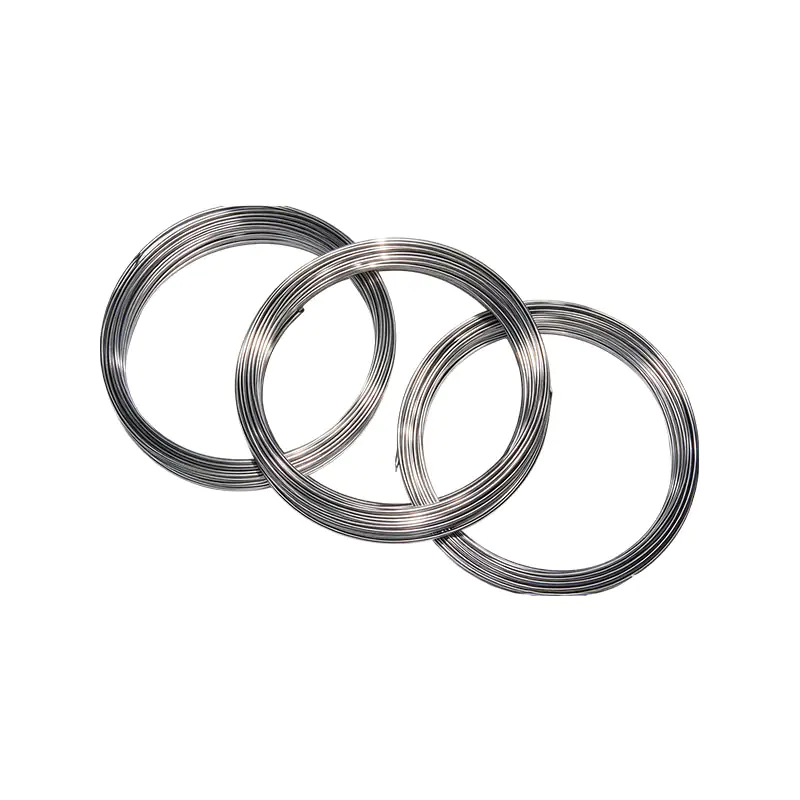

Kabel termokopel lapis baja

Kabel termokopel lapis baja, umumnya dikenal sebagai kawat lapis baja atau, secara internasional, sebagai kabel termokopel insulasi anorganik, merupakan suatu kesatuan padat yang terbuat dari tabung pelindung baja tahan karat, bubuk insulasi magnesium oksida, dan bahan kawat termokopel, digabungkan dan dipadatkan dalam cetakan. Ini memiliki keunggulan ketahanan tekanan, ketahanan gempa, fleksibilitas, miniaturisasi, dan waktu respons termal yang cepat. Ini adalah bahan inti untuk pembuatan termokopel lapis baja.

Keunggulan Produk:
1. Respon termal sensitif dan rentang pengukuran suhu yang luas
Inersia termal kecil, kecepatan penginderaan suhu cepat, dapat mencakup rentang suhu tinggi dan rendah, keluaran potensial termoelektrik yang stabil, dan dapat dengan cepat menangkap perubahan suhu dalam kondisi kerja.
2. Kekuatan mekanik yang tinggi, dapat ditekuk dan mudah dipasang
Cangkang lapis baja logam tahan terhadap getaran dan benturan, serta dapat ditekuk secara moderat, sehingga cocok untuk ruang peralatan kecil dan instalasi kabel di lokasi yang rumit.
3. Penyegelan pelindung yang baik dan kemampuan beradaptasi lingkungan yang kuat
Struktur insulasi mineral padat, tahan lembab, tahan debu, dan anti oksidasi, dengan kinerja insulasi yang andal, dan dapat beroperasi dalam waktu lama di lingkungan industri yang keras seperti debu dan suhu tinggi.

Nilai jual utama:
1. Rentang pengukuran suhu yang luas dan kecepatan respons yang cepat
Inersia termal kecil, penginderaan suhu sensitif, mampu mengukur suhu tinggi dan rendah, keluaran potensial termoelektrik yang stabil, dan umpan balik waktu nyata terhadap perubahan suhu di lokasi.
2. Fleksibel dan tahan getaran, dengan kemampuan adaptasi pemasangan yang kuat
Badan pelindung dapat ditekuk, tahan terhadap benturan dan getaran, dan dapat dengan mudah dipasang di ruang peralatan kecil dan lokasi pipa yang kompleks.
3. Perlindungan isolasi padat, daya tahan tinggi
Struktur insulasi mineral memiliki kinerja penyegelan yang baik, tahan terhadap kelembapan dan debu, tahan oksidasi, dan dapat tahan terhadap lingkungan industri yang keras, mengurangi kemungkinan kegagalan dan memperpanjang masa pakai.

Hubungi Kami
PRAV：Tidak ada artikel sebelumnyaBERIKUTNYA：Kabel termistor lapis baja
Pertanyaan Umum Spesifikasi Kinerja

Q1: Berapa persyaratan radius lentur minimum untuk kabel termokopel lapis baja?
A: Umumnya, radius tekukan tidak boleh kurang dari 5-7 kali diameter luar pelindung. Probe ujung panas tidak boleh ditekuk sebanyak mungkin untuk menghindari kerusakan kabel internal dan mempengaruhi pengukuran suhu.

Q2: Dapatkah termokopel lapis baja secara langsung mengukur media bersuhu tinggi?
A: Batas atas pengukuran suhu bergantung pada bahan selubung dan skala termokopel, dan model yang berbeda memiliki ketahanan suhu yang berbeda; Dalam kondisi suhu sangat tinggi, spesifikasi dan parameter perlu diverifikasi. Melebihi kisaran tersebut akan mempercepat penuaan dan kerusakan.

Q3: Apa alasan sinyal pengukuran suhu melonjak dan nilai yang tidak akurat?
J: Penyebab umumnya termasuk interferensi elektromagnetik, kontak kabel yang buruk, dan kerusakan lapisan isolasi yang disebabkan oleh kelembapan. Disarankan untuk menggunakan tipe terlindung untuk lingkungan interferensi, dengan landasan satu titik pada lapisan pelindung, dan untuk memeriksa kekencangan terminal kabel.

Q4: Dapatkah kabel termokopel lapis baja diperpanjang dan disambung untuk digunakan?
A: Tidak disarankan untuk langsung menghubungkan dan memperluas sesuka hati. Kabel kompensasi dengan nomor pembagian yang sama harus digunakan untuk perpanjangan; Mencampur kabel biasa akan menghasilkan potensi pemanasan tambahan, menyebabkan kesalahan pengukuran yang signifikan.

1.1 Nama produk, model, nomor skala, bahan tabung luar, dan suhu pengoperasian ditunjukkan pada Tabel 1-1.

Nama Produk Model Tipe Termokopel Bahan Selubung Luar Diameter Luar (mm) Suhu Pengoperasian Maks. (°C)
Kabel Termokopel Chromel – Nisil Lapis Baja
Kabel Termokopel Chromel – Nisil-Mg Lapis Baja 		KK
buku 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
Kabel Termokopel Chromel – Nisil Lapis Baja
Kabel Termokopel Chromel – Nisil-Mg Lapis Baja 		KK
buku 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
Kabel Termokopel Chromel – Constantan Lapis Baja KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
Kabel Termokopel Besi-Constantan Lapis Baja KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
Kabel Termokopel Tembaga–Constantan Lapis Baja KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
Kabel Termokopel PtRh10–Pt Lapis Baja KS S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
Kabel Termokopel PtRh13–Pt Lapis Baja KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
Kabel Termokopel PtRh30–PtRh6 Lapis Baja KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


Catatan: Produk yang terbuat dari bahan lain dan dengan diameter luar berbeda dapat diberikan setelah konsultasi antara pemasok dan pelanggan.
1.2 Standar Produk
1.2.1 Kabel termokopel lapis baja logam dasar mematuhi JB/T8205-1999 dan GB/T18404-2001
1.2.2 Kabel termokopel lapis baja logam mulia mematuhi JB/T 8909-1999
1.2.3 Kabel termokopel lapis baja Pt-Rh 30–Pt-Rh 8 mematuhi QB/T 2405-2004

1.3 Metode Penunjukan Model Kabel Termokopel Lapis Baja:

KK 4 G30 φ5.0 I GB/T18404-2001
KK Model (KKbuku, KEKJKTKS, KR, KB)
4 Jumlah Kabel: Tidak ditentukan untuk dua inti; empat inti dilambangkan dengan "4"
G30 Bahan Tabung Pelindung: 1Cr18Ni9Ti dilambangkan dengan “B”
GH3039 dilambangkan dengan “G39”
GH3030 dilambangkan dengan “G30”
25Cr-20Ni dilambangkan dengan “2520”
316L, 304
φ5.0 Diameter Luar Kabel (Φ0,5–8,0 mm)
I Kelas Toleransi (Kelas I, II, AKU AKU AKU)
GB/T18404 Nomor Standar
2001 Tahun Standar

1.4 Dimensi produk dan penyimpangan yang diperbolehkan harus sesuai dengan Tabel 1-2.

Diameter Luar & Toleransi (mm) KK/buku/KE/KJ/KT KS/KR/KB
Minimal. Ketebalan Dinding (mm) Minimal. Kawat Termokopel Dia. (mm) Minimal. Ketebalan Lapisan Isolasi (mm) Minimal. Ketebalan Dinding (mm) Minimal. Kawat Termokopel Dia. (mm) Diameter Kawat Termoelemen Minimum (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Catatan: Sedikit penyesuaian pada ketebalan dinding tabung, diameter kawat termokopel, dan ketebalan insulasi diperbolehkan untuk kabel termokopel lapis baja multi-inti atau inti tunggal.

1.4 Karakteristik dan Toleransi Termokopel
Untuk termokopel lapis baja yang dibuat dari kabel termokopel lapis baja dengan model berbeda, bila sambungan referensi 0 °C, potensial termoelektrik harus mematuhi GB/T 16839.1-1997, “Termokopel—Bagian 1: Tabel Kalibrasi,” dan toleransi untuk tingkatan yang berbeda harus mematuhi ketentuan Tabel 1–3.

Kategori Kelas Toleransi Model Ketik Toleransi (°C) Kisaran Suhu (°C)
Kabel Termokopel Lapis Baja Logam Dasar I KK K ±1,5 °C atau ±0,4 %t −40 ~ 1100
buku N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C atau ±0,4 %t −40 ~ 350
II KK K ±2,5 °C atau ±0,75 %t −40 ~ 1100
buku N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C atau ±0,75 %t −40 ~ 400
AKU AKU AKU KK K ±2,5 °C atau ±1,5 %t −200 ~ 40
buku N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C atau ±1,5 %t −200 ~ 40
Kabel Termokopel Lapis Baja Logam Mulia II KS S ±1,5 °C atau ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C atau ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25%t 600 ~ 1200
AKU AKU AKU KB B ±4,0 °C atau ±0,5 %t 600 ~ 1200

Keterangan: t = nilai absolut suhu terukur (°C); "pt" menunjukkan nilai standar (biasa).

1.5 Resistansi Isolasi
Resistansi insulasi harus diukur antara kawat berpasangan dan antara kawat berpasangan dan selubung luar. Untuk kabel dengan diameter luar <1,5 mm, tegangan yang diberikan harus 75 25 V DC; untuk kabel dengan diameter luar >1,5 mm, tegangan yang diberikan harus 500 50 V DC. Resistansi insulasi per meter pada suhu kamar dan suhu tinggi harus memenuhi ketentuan Tabel 1-4.

Lingkungan Uji Model Minimal. Mengukur Panjang (m) Suhu Uji (°C) Minimal. Resistansi Isolasi (MΩ/m)
Suhu Kamar. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Suhu Tinggi. KK, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
Suhu Tinggi. KT 0.5 300±15 500

Catatan: Bahan insulasi termokopel lapis baja dan kabel termokopel lapis baja memiliki konduktivitas listrik yang terbatas; resistansi isolasi berkurang seiring bertambahnya panjang kabel. Konduktivitas per satuan panjang dilambangkan dengan Sm’ (sama dengan Q’·m’); untuk kabel atau termokopel yang panjangnya lebih dari 1 m, resistansi insulasi dinyatakan dalam ·m atau MQ·m, dengan resistansi insulasi berbanding terbalik dengan panjangnya; untuk yang lebih pendek dari 1 m, dinyatakan dalam MQ·m.
