1. Apa Itu Pengukur Aliran dan Bagaimana Cara Kerjanya

Flow meter adalah instrumen yang mengukur seberapa cepat suatu fluida bergerak melalui pipa, saluran atau saluran, atau berapa banyak fluida yang melewatinya selama periode tertentu. Di dalam meteran, sifat fisik fluida yang bergerak, seperti kecepatannya, perbedaan tekanan yang ditimbulkannya, atau momentumnya, diubah menjadi sinyal listrik atau mekanis yang dapat dibaca di lokasi atau dikirim kembali ke ruang kendali. Karena cairan, gas, dan uap berperilaku berbeda terhadap perubahan tekanan dan suhu, pengukur aliran dibuat berdasarkan beberapa prinsip fisik yang berbeda, termasuk induksi elektromagnetik, pelepasan pusaran, waktu transit ultrasonik, gaya Coriolis, dan tekanan diferensial.

Pada jalur proses pada umumnya, pengukur aliran biasanya ditempatkan dekat dengan instrumen lapangan lainnya, seperti pemancar tekanan dan sensor suhu, sehingga pembacaannya dapat dibandingkan dengan apa yang terjadi dalam proses tersebut. Pengukur aliran mana yang paling cocok sangat bergantung pada jenis fluida sebenarnya, seberapa akurat pembacaan yang diperlukan, dan apa yang dimungkinkan oleh pipa itu sendiri dalam hal ruang dan tata letak. Ketika instrumen yang tepat dipilih untuk pekerjaan tersebut, hal ini akan membantu menjaga produksi tetap stabil, mendukung penghitungan energi, dan memberi operator visibilitas yang diandalkan oleh sistem manufaktur dan utilitas otomatis.

2. Karakteristik Kinerja Utama Pengukur Aliran

Setiap flow meter memiliki serangkaian karakteristik teknis yang menentukan apakah flow meter tersebut cocok untuk pekerjaan tertentu. Hal ini biasanya tercantum dalam lembar data instrumen, dan akan lebih baik jika kita melihatnya secara bersamaan, bukan satu per satu, karena jika berhasil dalam satu sifat sering kali berarti menyerah pada sifat lain. Daftar di bawah ini mengelompokkan faktor-faktor yang paling sering diperiksa selama pemilihan pengukur aliran ke dalam dua kategori: bagaimana kinerja instrumen, dan seberapa cocok instrumen tersebut dengan instalasi dan sistem kontrol di sekitarnya.

(1) Faktor Terkait Kinerja

• Akurasi pengukuran : biasanya diberikan dalam persentase pembacaan atau skala penuh, akurasi menentukan apakah suatu instrumen sesuai dengan penyelesaian perdagangan, pengalihan hak asuh, pengendalian proses, atau pemantauan umum sederhana.
• Rasio jangkauan (kemampuan jangkauan) : rentang antara laju aliran tertinggi dan terendah yang dapat diukur oleh suatu meter dengan tetap berada dalam keakuratan yang dinyatakan; rasio rentang yang lebih luas memungkinkan satu instrumen mencakup lebih banyak kondisi pengoperasian tanpa harus menukarnya.
• Kehilangan tekanan: beberapa desain pengukur aliran menempatkan penghalang pada jalur aliran, yang menciptakan penurunan tekanan yang menghabiskan energi pemompaan, sementara desain non-intrusif sebagian besar menghindari efek ini.
• Kemampuan beradaptasi media: seberapa baik desain sensor tertentu menangani cairan, gas, uap, cairan kental atau kental, bahan kimia korosif, atau cairan yang membawa partikel padat.

(2) Faktor Keandalan dan Integrasi

• Sinyal keluaran: format umum mencakup arus analog 4-20mA, keluaran pulsa, dan protokol digital seperti RS485 atau Modbus, yang menentukan seberapa mudah meteran terhubung ke sistem kontrol yang ada.
• Persyaratan pemasangan: jalur pipa lurus yang diperlukan sebelum dan sesudah meteran, orientasi pemasangan, dan apakah pipa tetap terisi penuh semuanya memengaruhi stabilitas pembacaan dan harus sesuai dengan lokasi fisik.
• Keandalan: seberapa baik instrumen menahan interferensi elektromagnetik, mentoleransi perubahan suhu dan tekanan sekitar, mempertahankan sinyal tetap stabil dari waktu ke waktu, dan berapa banyak pemeliharaan yang diperlukan sepanjang masa pakainya.

Singkatnya: akurasi dan jangkauan menggambarkan seberapa tepat dan seberapa luas suatu meter mengukur, kehilangan tekanan dan kemampuan beradaptasi media menggambarkan seberapa cocok meter tersebut dengan proses fisik, dan sinyal keluaran, kebutuhan pemasangan dan keandalan menggambarkan seberapa cocok meter tersebut dengan sistem kontrol di sekitarnya. Menimbang ketujuh secara bersamaan, alih-alih berfokus pada satu saja, biasanya akan menghasilkan pengukur aliran yang cocok.

(3) Bagan: Deviasi Akurasi Khas berdasarkan Jenis Pengukur Aliran

Bagan di bawah ini menguraikan beberapa jenis pengukur aliran umum berdasarkan seberapa besar pembacaannya biasanya menyimpang dari nilai sebenarnya. Penyimpangan akurasi diberikan dalam persentase, dan angka yang lebih kecil berarti pembacaan yang lebih ketat dan presisi. Angka-angka ini mencerminkan kisaran industri yang umum direferensikan dan bukan jaminan tetap, karena kinerja sebenarnya masih bergantung pada kualitas pemasangan, kondisi fluida, dan seberapa baik instrumen dikalibrasi. Perbandingan ini dimaksudkan untuk memberikan gambaran umum mengenai posisi masing-masing prinsip pengukuran pada skala presisi. Membacanya bersama dengan faktor seleksi lain di halaman ini membantu mempersempit bidang sebelum menentukan spesifikasi akhir.

Seperti yang ditunjukkan pada grafik, pengukur aliran massa Coriolis biasanya berada pada ujung paling ketat dari skala presisi, dengan angka deviasi yang sering dikutip. ±0,15% , yang merupakan salah satu alasan teknologi ini dipilih untuk transfer tahanan dan pengukuran cairan bernilai tinggi. Pengukur aliran elektromagnetik dan turbin adalah yang berikutnya, keduanya sering dikutip ±0,5% , yang sesuai dengan pekerjaan kontrol proses umum yang masih memerlukan toleransi yang cukup ketat. Pengukur aliran ultrasonik dan pusaran biasanya mendarat di sekitarnya ±1,0% deviasi, tingkat yang mencakup sebagian besar kebutuhan utilitas dan pemantauan industri, dan desain ultrasonik penjepit mengatur hal ini tanpa pernah menyentuh cairan. Pengukur tekanan diferensial yang dibangun di sekitar pelat lubang cenderung lebih dekat ±1,5% , yang mencerminkan hubungan akar kuadrat antara perbedaan tekanan dan kecepatan aliran menjadi lebih jelas pada laju aliran yang lebih rendah. Variabel area meter, atau rotameter, biasanya menunjukkan deviasi terluas dalam kelompok, sering kali dikutip dekat ±2,0% , yang bagus untuk pemeriksaan visual cepat tetapi kurang cocok untuk kontrol proses yang ketat. Perlu diingat bahwa angka akurasi hanya benar-benar berarti setelah dipasangkan dengan rasio rentang yang ditentukan, karena meteran dapat terlihat sangat akurat pada titik aliran terukurnya sementara kinerjanya buruk di luar rentang tersebut. Memilih flow meter semata-mata karena memiliki angka deviasi terendah yang dipublikasikan, tanpa memeriksa jangkauan, kompatibilitas media, dan kendala pemasangan, sering kali menyebabkan ketidaksesuaian antara instrumen dan proses sebenarnya. Oleh karena itu, akurasi sebaiknya diperlakukan sebagai salah satu masukan di antara beberapa masukan, bukan sebagai faktor penentu tunggal.

3. Jenis-Jenis Pengukur Aliran yang Umum dan Cara Kerjanya

Pengukur aliran termasuk dalam kelompok berdasarkan prinsip fisik yang mereka gunakan untuk merasakan pergerakan fluida. Setiap rangkaian memiliki perpaduan akurasi, kompatibilitas media, dan kebutuhan pemasangannya masing-masing, itulah sebabnya satu lokasi industri sering kali menjalankan beberapa jenis pengukur aliran berbeda sekaligus. Subbagian di bawah ini menjelaskan cara kerja masing-masing jenis yang paling umum dan di mana ia cenderung digunakan.

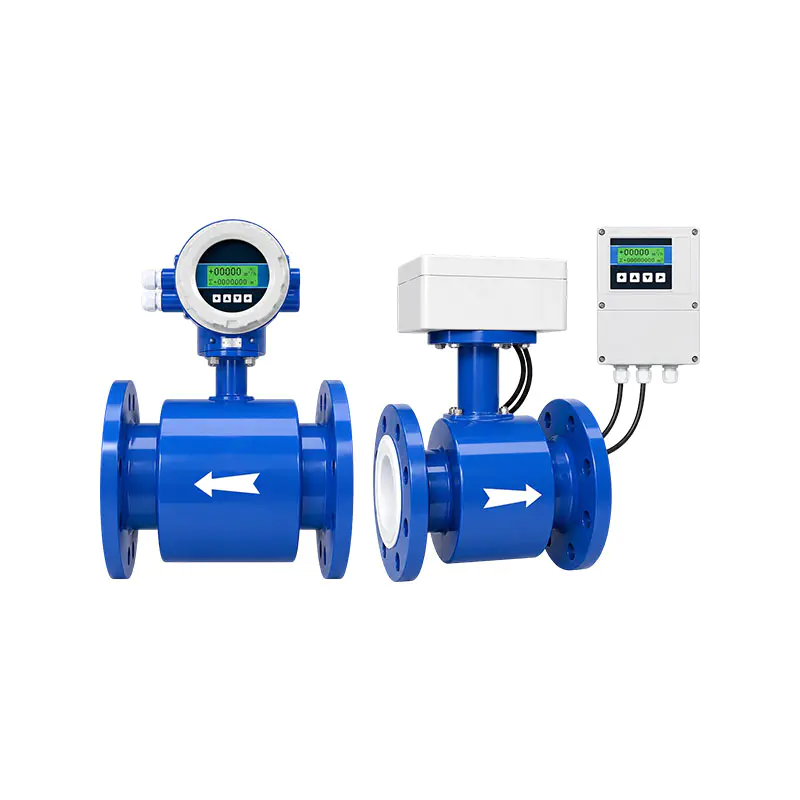

(1) Elektromagnetik Pengukur Aliran

Pengukur aliran elektromagnetik bekerja berdasarkan hukum induksi elektromagnetik Faraday. Medan magnet dihasilkan di seluruh pipa, dan ketika fluida konduktif melewatinya, fluida tersebut menginduksi tegangan kecil yang diukur oleh meteran. Karena tegangan tersebut sebanding dengan kecepatan rata-rata fluida, meteran memberikan pembacaan linier pada rentang aliran yang luas tanpa memasukkan apa pun ke dalam pipa untuk menghalangi aliran. Desain ini hanya bekerja dengan cairan konduktif listrik seperti air, air limbah, dan banyak bahan kimia proses, dan tidak dapat digunakan untuk gas, uap, atau cairan non-konduktif seperti kebanyakan hidrokarbon.

(2) Pengukur Aliran Turbin

Pengukur aliran turbin menempatkan rotor kecil di jalur aliran. Fluida yang bergerak memutar rotor dengan kecepatan yang sesuai dengan kecepatannya, dan kumparan penarik mendeteksi putaran tersebut dan mengubahnya menjadi sinyal pulsa. Pengukur turbin menawarkan akurasi yang baik dan respons yang cepat untuk cairan dan gas yang bersih dan berviskositas rendah, namun rotor yang bergerak akan aus seiring berjalannya waktu, dan partikel dalam cairan dapat memperpendek masa pakai bantalan atau secara perlahan mengganggu pembacaan.

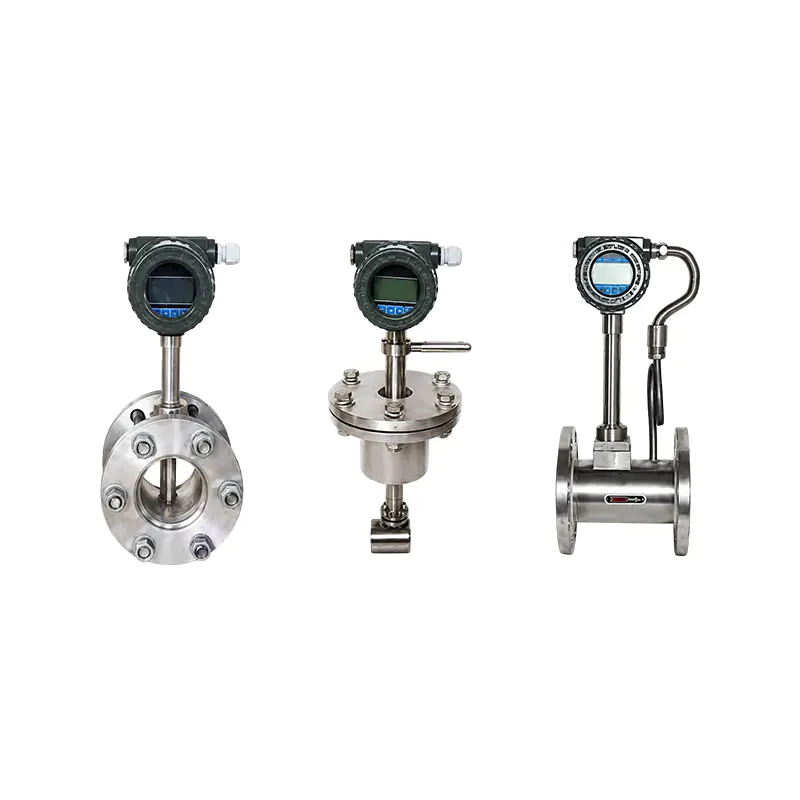

(3) Pengukur Aliran Pusaran

Pengukur aliran pusaran mengandalkan efek jalan pusaran Karman: badan tebing kecil yang ditempatkan di jalur aliran menyebabkan pusaran atau vortisitas yang bergantian terkelupas ke hilir pada frekuensi yang terkait dengan kecepatan aliran. Sebuah sensor menangkap frekuensi pelepasan itu dan mengubahnya menjadi pembacaan aliran. pusaran meter tidak memiliki bagian yang bergerak, bekerja dengan cairan, gas, dan uap, serta dapat menangani rentang suhu yang cukup lebar, meskipun memerlukan kecepatan aliran minimum untuk menghasilkan sinyal yang stabil, sehingga kurang cocok untuk laju aliran yang sangat rendah.

(4) Pengukur Aliran Ultrasonik

Pengukur aliran ultrasonik mengukur perbedaan kecil dalam waktu tempuh antara pulsa ultrasonik yang dikirim dengan dan melawan arah aliran, atau, dalam beberapa desain, mengukur pergeseran frekuensi Doppler yang disebabkan oleh partikel atau gelembung yang terbawa dalam cairan. Versi penjepit dipasang di bagian luar pipa, sehingga dapat dipasang atau diservis tanpa memotong pipa atau menghentikan prosesnya. Kualitas non-intrusif tersebut membuat meteran ultrasonik cocok untuk jaringan pipa berdiameter besar dan untuk lokasi di mana penghentian proses pemasangan meteran akan mengganggu.

(5) Pengukur Aliran Massa Coriolis

Pengukur aliran Coriolis mengukur aliran massa secara langsung dengan mendeteksi sedikit gerakan memutar, yang dikenal sebagai efek Coriolis, dalam tabung bergetar saat fluida bergerak melewatinya. Karena pembacaan didasarkan pada massa dan bukan volume, meteran Coriolis sebagian besar tidak terpengaruh oleh perubahan kepadatan, tekanan, atau suhu fluida, sehingga menghasilkan akurasi yang sangat tinggi. Desain yang sama dapat mengukur kepadatan fluida pada saat yang bersamaan, yang merupakan salah satu alasan mengapa instrumen ini menjadi pilihan umum untuk transfer tahanan dan pengukuran fluida bernilai tinggi, meskipun instrumen tersebut cenderung lebih berat dan lebih mahal dibandingkan desain lainnya.

(6) Pengukur Aliran Tekanan Diferensial (Pelat Lubang).

Pengukur aliran tekanan diferensial, paling sering dibuat di sekitar pelat lubang, sedikit mempersempit jalur aliran dan mengukur penurunan tekanan yang ditimbulkannya. Karena laju aliran sebanding dengan akar kuadrat dari perbedaan tekanan tersebut, desainnya sederhana, dapat dipahami dengan baik, dan dapat digunakan pada berbagai macam cairan, gas, dan uap bersih, meskipun keakuratannya menurun drastis pada aliran rendah dan bukaan yang menyempit menyebabkan kehilangan tekanan yang kecil dan permanen.

(7) Pengukur Aliran Area Variabel (Rotameter)

Pengukur aliran area variabel, lebih dikenal sebagai rotameter, menggunakan tabung kaca atau logam yang meruncing di mana pelampung kecil naik atau turun tergantung pada laju aliran, dengan posisi pelampung dibaca langsung dari skala bertingkat. Karena tidak memerlukan daya eksternal untuk pembacaan visual dasar, desain ini sederhana dan murah untuk pemantauan umum, meskipun biasanya dipasang secara vertikal dan memberikan pembacaan yang kurang tepat dibandingkan alternatif elektronik.

(8) Bagan: Perbandingan Jangkauan Khas (Rasio Turndown).

Keterjangkauan, terkadang disebut rasio turndown, menggambarkan seberapa lebar rentang laju aliran yang dapat diukur oleh instrumen tertentu sambil tetap berada dalam akurasi terukurnya. Bagan di bawah menunjukkan angka jangkauan tipikal untuk jenis pengukur aliran yang dibahas di atas, yang diberikan sebagai rasio antara laju aliran tertinggi dan terendah yang dapat diukur dengan andal oleh instrumen. Rasio yang lebih tinggi berarti satu instrumen dapat menangani kondisi pengoperasian yang lebih luas tanpa perlu diubah ukurannya atau ditukar. Hal ini paling penting untuk proses yang laju alirannya berubah secara nyata sepanjang siklus produksi. Kemampuan membaca jangkauan dan akurasi memberikan gambaran yang lebih lengkap tentang bagaimana suatu instrumen akan bertahan dalam jangka panjang.

Pengukur aliran massa Coriolis biasanya menawarkan jangkauan terluas di grupnya, dengan angka yang sering dikutip setinggi-tingginya 100:1 , yang sesuai dengan pengukuran massa melalui deformasi tabung yang tetap stabil pada rentang aliran yang sangat luas. Pengukur aliran elektromagnetik dan ultrasonik keduanya biasanya hampir mencapai titik mati 50:1 , memberikan pembacaan yang stabil di seluruh jendela pengoperasian yang luas tanpa melibatkan bagian yang bergerak. Pengukur aliran turbin umumnya berada di sekitar 20:1 , yang cukup untuk banyak pekerjaan proses umum tetapi lebih sempit daripada opsi elektromagnetik atau ultrasonik. pusaran meter biasanya mendarat di dekatnya 15:1 , dibatasi oleh kecepatan minimum yang diperlukan untuk menjaga sinyal pelepasan pusaran yang dapat dideteksi tetap berjalan. Rotameter biasanya menawarkan turndown 10:1 , baik untuk pemantauan aliran stabil tetapi kurang fleksibel jika laju aliran sangat bervariasi. Pengukur pelat lubang biasanya menunjukkan jangkauan tersempit dari jenis yang umum, yang sering dikutip 4:1 , akibat langsung dari hubungan akar kuadrat antara perbedaan tekanan dan laju aliran, yang membuat ketidakpastian pengukuran meningkat dengan cepat pada aliran yang berkurang. Ketika suatu proses diharapkan berjalan pada berbagai kondisi aliran, memilih instrumen dengan jangkauan yang sempit dapat membuat meteran bekerja di luar jangkauan akuratnya untuk jangka waktu yang lama. Di sisi lain, menentukan kemampuan jangkauan yang jauh lebih besar daripada kebutuhan aplikasi stabil dan jangkauan sempit biasanya hanya menambah biaya tanpa menambah manfaat nyata. Mencocokkan kemampuan jangkauan dengan bagaimana proses sebenarnya berperilaku, dibandingkan menentukan angka mana pun yang tertinggi, cenderung memberikan nilai keseluruhan terbaik. Inilah salah satu alasan mengapa pemilihan pengukur aliran biasanya dilakukan bersamaan dengan melihat data aliran historis atau yang diharapkan untuk pipa tersebut.

(9) Bagan: Perbandingan Multi-Atribut Jenis Pengukur Aliran Terpilih

Selain akurasi dan jangkauan, beberapa kualitas lain menentukan seberapa cocok pengukur aliran dengan instalasi tertentu. Bagan radar di bawah ini membandingkan tiga jenis radar yang banyak digunakan, elektromagnetik, pusaran, dan ultrasonik penjepit, dalam lima kualitas: akurasi, kemampuan beradaptasi media, kehilangan tekanan rendah, kesederhanaan perawatan, dan stabilitas sinyal. Setiap kualitas diberi skor pada skala relatif, dan area yang diarsir lebih besar menunjukkan kinerja keseluruhan yang lebih kuat di lima dimensi yang ditampilkan. Bagan ini dimaksudkan untuk mendukung perbandingan menyeluruh daripada menobatkan satu teknologi sebagai pilihan terbaik dalam setiap situasi. Kekuatan relatif yang ditunjukkan di sini harus selalu dibandingkan dengan kondisi fluida dan lokasi proyek sebenarnya.

Perbandingannya menunjukkan hal itu pengukur aliran elektromagnetik mendapat skor tinggi pada akurasi dan stabilitas sinyal, yang sesuai dengan hubungan langsung dan linier antara tegangan induksi dan kecepatan aliran, sementara skor lebih moderat pada kemampuan adaptasi media karena fluida harus konduktif secara elektrik. Dengan tidak adanya benda apa pun di dalam pipa yang menghalangi aliran, pipa ini juga mendapat nilai bagus dalam kehilangan tekanan yang rendah, dan tidak adanya bagian yang bergerak juga membantu kesederhanaan perawatannya. Pengukur aliran pusaran menunjukkan penyebaran yang lebih merata di kelima kualitas, padat namun tidak luar biasa di masing-masing kualitas, yang mencerminkan seberapa luas penerapannya pada cairan, gas, dan uap tanpa menjadi pilihan teratas dalam satu kategori mana pun. Badan tebing kecil di dalam pipa memang menyebabkan hilangnya tekanan, yang terlihat sebagai skor sedang di sana. Pengukur aliran ultrasonik penjepit mendapat skor sangat baik pada kemampuan beradaptasi media dan kehilangan tekanan yang rendah, karena pemasangan di bagian luar pipa berarti sensor tidak pernah menyentuh cairan dan tidak ada yang menghalangi jalur aliran. Kesederhanaan perawatan juga cocok untuk desain ultrasonik, karena tidak ada bagian yang basah yang perlu diganti atau dibersihkan seiring waktu. Meskipun demikian, pengukur ultrasonik dapat kehilangan stabilitas sinyal ketika cairan membawa gelembung gas atau banyak partikel padat, karena hal tersebut mengganggu waktu transit atau pengukuran Doppler. Pertukaran ini adalah ilustrasi bagus mengapa tidak ada satu pun jenis pengukur aliran yang menang dalam setiap situasi; teknologi yang tepat bergantung pada kualitas mana yang paling penting untuk jaringan pipa, fluida, dan lingkungan pengoperasian tertentu. Lokasi yang menangani berbagai macam cairan proses sering kali memiliki lebih dari satu rangkaian pengukur aliran karena alasan ini.

4. Dimana Flow Meter Digunakan

Pengukur aliran muncul di hampir setiap sektor industri di mana cairan perlu diukur, dikendalikan, atau diperhitungkan. Jenis mana yang digunakan di sektor tertentu biasanya tergantung pada sifat fluida, seberapa akurat pembacaan yang diperlukan, dan bagaimana tata letak perpipaan. Tabel di bawah memberikan referensi singkat untuk industri umum dan jenis pengukuran yang biasanya dibutuhkan.

Singkatnya: yang dimiliki oleh sektor-sektor ini adalah kebutuhan akan data aliran yang dapat diandalkan pada titik tertentu dalam proses, baik untuk penghitungan energi, pengendalian proses, atau penanganan produk yang higienis, dan rangkaian pengukur aliran yang paling sesuai untuk setiap sektor biasanya didasarkan pada seberapa konduktif, bersih, dan bertekanan cairan industri pada umumnya.

Bagan: Stabilitas Pengukuran pada Rentang Laju Aliran

Pengukur aliran jarang berada pada satu laju aliran tetap selama masa pakainya; kondisi aliran biasanya berubah sepanjang siklus produksi. Bagan garis di bawah menunjukkan bagaimana kesalahan pengukuran berubah ketika laju aliran bergerak dari 10 persen hingga 100 persen skala penuh, membandingkan pengukur aliran elektromagnetik dengan pengukur tekanan diferensial pelat lubang. Perbandingan ini membawa pembahasan sebelumnya tentang prinsip-prinsip pengukuran ke perbedaan yang praktis dan nyata. Melihat pola ini membantu menjelaskan mengapa jenis pengukur aliran tertentu dipilih untuk aplikasi di mana laju aliran meningkat. Sumbu horizontal menunjukkan laju aliran sebagai persentase dari rating skala penuh instrumen, dan sumbu vertikal menunjukkan kesalahan pengukuran sebagai persentase.

Bagan tersebut menunjukkan bahwa pengukur aliran elektromagnetik menjaga garis kesalahan yang cukup datar di seluruh rentang aliran, tetap dekat 0,5 persen apakah itu berjalan pada skala penuh 10 persen atau 100 persen. Kestabilan tersebut berasal langsung dari hubungan linier antara tegangan induksi dan kecepatan fluida, yang tidak bergantung pada kuadrat laju aliran. Itu meteran pelat lubang , sebaliknya, menunjukkan peningkatan kesalahan yang jelas seiring dengan penurunan laju aliran, bergerak dari sekitar 1,0 persen dalam skala penuh hingga kira-kira 4,0 persen sebesar 10 persen dari skala penuh. Hal ini berasal dari hubungan akar kuadrat antara perbedaan tekanan dan kecepatan aliran, yang berarti sinyal tekanan kecil pada aliran rendah berubah menjadi ketidakpastian pengukuran yang relatif besar. Untuk proses yang berjalan terus-menerus mendekati laju aliran desainnya, perbedaan ini mungkin tidak terlalu menjadi masalah dalam praktiknya, karena kedua jenis instrumen dapat bekerja dengan baik dalam pita operasi yang sempit. Namun untuk proses dengan siklus batch, perubahan start-up dan shutdown, atau perubahan permintaan musiman, laju aliran dapat menghabiskan banyak waktu jauh di bawah titik desain, sehingga kesenjangan antara kedua pendekatan pengukuran ini menjadi lebih terlihat. Inilah salah satu alasan praktis mengapa pengukur tekanan diferensial sering kali dipasangkan dengan margin ukuran yang lebih lebar, atau ditukar dengan alternatif pusaran, ultrasonik, atau elektromagnetik, dalam aplikasi yang mengutamakan akurasi aliran rendah. Insinyur yang meninjau data aliran historis untuk pipa tertentu dapat menggunakan perbandingan seperti ini untuk menilai apakah instrumen tekanan diferensial berbiaya rendah akan memenuhi kebutuhan mereka di seluruh rentang operasi, atau apakah biaya tambahan meteran elektromagnetik atau ultrasonik sepadan untuk kinerja aliran rendah yang stabil.

5. Panduan Pemilihan: Apa yang Harus Dipertimbangkan Saat Memilih Flow Meter

Memilih pengukur aliran yang tepat untuk saluran pipa berarti memeriksa beberapa faktor terkait secara bersamaan, daripada memusatkan perhatian pada satu spesifikasi seperti akurasi atau harga. Poin-poin di bawah ini biasanya ditinjau selama spesifikasi, biasanya kira-kira sesuai urutan yang ditunjukkan.

1. Kompatibilitas media : memastikan apakah fluida tersebut berupa cairan, gas, atau uap, apakah fluida tersebut menghantarkan listrik, dan apakah fluida tersebut membawa partikel, gelembung, atau komponen korosif yang dapat mempengaruhi material sensor.
2. Akurasi and repeatability needs : menentukan apakah pekerjaan tersebut melibatkan pengalihan hak asuh, pengendalian proses yang ketat, atau pemantauan umum, karena hal ini dengan cepat mempersempit bidang prinsip pengukuran yang sesuai.
3. Rentang aliran dan kebutuhan penghentian aliran: lihat laju aliran minimum dan maksimum yang diharapkan di seluruh siklus pengoperasian, termasuk periode start-up, shutdown, dan off-peak, untuk memastikan jangkauan yang diperlukan.
4. Ruang pemasangan dan jalur pipa lurus: periksa ketersediaan panjang pipa lurus hulu dan hilir, orientasi pemasangan, dan apakah pipa tetap terisi penuh selama pengoperasian.
5. Toleransi kehilangan tekanan: tentukan apakah proses dapat menyerap penurunan tekanan dari penghalang saluran, atau apakah desain non-intrusif lebih masuk akal untuk menghemat energi pemompaan.
6. Output sinyal dan protokol komunikasi: cocokkan output instrumen, seperti 4-20mA, pulsa, atau protokol digital, dengan apa yang dapat ditangani oleh sistem kontrol yang ada.
7. Kondisi lingkungan: memperhitungkan suhu lingkungan, getaran, interferensi elektromagnetik, dan klasifikasi area berbahaya apa pun yang berlaku di lokasi pemasangan.
8. Kapasitas pemeliharaan jangka panjang: pertimbangkan ketersediaan dukungan teknis, suku cadang, dan layanan kalibrasi sepanjang masa pakai instrumen yang diharapkan.

Dalam praktiknya, poin-poin ini jarang dievaluasi satu per satu, karena produsen dengan latar belakang instrumen yang luas dapat membantu menyusun beberapa poin sekaligus. Xinguo Group Co., Ltd. mengembangkan instrumen suhu, tekanan, level, dan aliran sebagai bagian dari satu rangkaian produk yang terkoordinasi, yang berarti panduan pemilihan, pilihan bahan sensor, dan konfigurasi keluaran sinyal dapat ditinjau bersama-sama, bukan sebagai keputusan pembelian terpisah. Didirikan pada tahun 1997 dan berkantor pusat di Kota Tianchang, Provinsi Anhui, Xinguo Group Co., Ltd. telah membangun bisnis instrumentasi dan material yang luas selama lebih dari dua dekade, dengan tim teknis yang mencakup insinyur senior dan asisten insinyur yang mendukung pengembangan produk dan kontrol kualitas di berbagai lini produk perusahaan. Pendekatan gabungan semacam ini, yang didukung oleh basis manufaktur yang mapan, cenderung membantu fasilitas yang menjalankan beberapa jenis instrumen dalam satu jalur proses dan lebih memilih untuk menjaga protokol sinyal dan praktik kalibrasi tetap konsisten di seluruh instrumentasinya.

Singkatnya: kebutuhan kompatibilitas dan keakuratan media umumnya mempersempit bidangnya terlebih dahulu, jangkauan aliran dan kendala pemasangan semakin mempersempitnya, dan keluaran sinyal, lingkungan, dan dukungan pemeliharaan melengkapi spesifikasi yang sesuai dengan proses dan kebutuhan pengoperasian fasilitas jangka panjang.

6. Ikhtisar Perbandingan Jenis Pengukur Aliran Utama

Tabel di bawah ini merangkum prinsip pengoperasian, akurasi tipikal, jangkauan, perilaku kehilangan tekanan, dan kesesuaian media untuk jenis pengukur aliran yang dibahas di halaman ini. Hal ini dimaksudkan sebagai referensi cepat untuk penyaringan tahap awal, sebelum tinjauan teknis yang lebih rinci dilakukan untuk pipa dan fluida tertentu.

Seperti yang ditunjukkan tabel, tidak ada satu pun jenis pengukur aliran yang menempati urutan teratas di setiap kolom sekaligus, yang menggarisbawahi poin utama halaman ini: pemilihan instrumen bergantung pada kombinasi akurasi, jangkauan, kehilangan tekanan, dan kompatibilitas media mana yang paling penting untuk proses yang ada. Lokasi yang menangani beberapa jenis fluida dan kondisi proses biasanya memiliki lebih dari satu rangkaian pengukur aliran untuk memenuhi kebutuhan yang berbeda-beda ini.

7. Panduan Pemasangan dan Perawatan

(1) Praktek Instalasi

Pemasangan yang baik berdampak langsung pada keakuratan pengukur aliran, apa pun prinsip pengukuran yang mendasarinya. Kebanyakan pengukur aliran memerlukan pipa lurus minimum sebelum dan sesudah sensor sehingga profil kecepatan fluida dapat diatur sebelum diukur, dan persyaratan ini biasanya lebih ketat untuk desain turbin dan pelat lubang dibandingkan jenis elektromagnetik atau ultrasonik. Pipa harus tetap terisi penuh pada titik pengukuran, karena pipa yang terisi sebagian memungkinkan masuknya kantong udara sehingga mengganggu pembacaan pada sebagian besar jenis pengukur aliran. Pengardean yang tepat sangat penting bagi pengukur aliran elektromagnetik, karena arus listrik yang menyimpang di dalam pipa dapat mengganggu sinyal tegangan induksi yang kecil. Isolasi getaran dan pemasangan yang aman membantu melindungi sensor pusaran dan turbin dari tekanan mekanis yang dapat memengaruhi kalibrasinya seiring waktu.

(2) Perawatan Rutin

Perawatan rutin bervariasi menurut jenis pengukur aliran tetapi biasanya mencakup pemeriksaan berkala terhadap komponen yang dibasahi, memverifikasi kalibrasi nol dan bentang, dan membersihkan permukaan apa pun yang menyentuh cairan proses. Desain turbin dan rotameter mendapat manfaat dari pemeriksaan rutin terhadap bagian yang bergerak, karena keausan mekanis adalah penyebab utama penyimpangan akurasi dalam desain ini seiring waktu. Pengukur aliran ultrasonik elektromagnetik, pusaran, dan penjepit, tidak ada satupun yang memiliki bagian bergerak di jalur yang dibasahi, umumnya memerlukan lebih sedikit perawatan mekanis, meskipun pengotoran elektroda dalam meter elektromagnetik dan kopling transduser dalam meter ultrasonik masih layak untuk diperiksa sesuai jadwal. Instrumen tekanan diferensial harus memeriksa saluran impulsnya secara berkala untuk mengetahui apakah ada penyumbatan atau kebocoran, karena saluran ini secara langsung mempengaruhi sinyal tekanan yang mencapai pemancar.

(3) Indikator Pemecahan Masalah

Ketidaksesuaian yang tiba-tiba atau bertahap antara pembacaan flow meter dan fakta proses yang diketahui, seperti perubahan level tangki atau kuantitas batch, sering kali merupakan tanda pertama bahwa ada sesuatu yang tidak beres. Kebisingan atau ketidakstabilan sinyal biasanya menunjukkan adanya udara masuk, kavitasi, atau interferensi elektromagnetik dari peralatan di dekatnya, sedangkan pembacaan yang stabil namun salah dapat menunjukkan adanya pengotoran sensor, penyimpangan kalibrasi, atau jalur aliran yang tersumbat sebagian. Memeriksa kondisi pemasangan terhadap desain aslinya biasanya merupakan langkah pemecahan masalah pertama, sebelum menyentuh pengaturan kalibrasi apa pun.

Singkatnya: pemasangan yang baik mencegah banyak masalah akurasi sebelum dimulai, pemeriksaan rutin mendeteksi keausan atau pengotoran sejak dini, dan perintah pemecahan masalah yang jelas, memeriksa pemasangan sebelum menyentuh kalibrasi, umumnya menyelesaikan masalah pembacaan lebih cepat.

8. Pertanyaan yang Sering Diajukan

Apa perbedaan antara akurasi dan pengulangan dalam flow meter?

Akurasi adalah seberapa dekat pembacaan flow meter dengan nilai aliran sebenarnya, biasanya diberikan dalam persentase pembacaan atau skala penuh. Pengulangan adalah seberapa konsisten instrumen memberikan pembacaan yang sama dalam kondisi yang tidak berubah, tanpa harus menyatakan seberapa dekat pembacaan tersebut dengan nilai sebenarnya. Suatu instrumen dapat menunjukkan kemampuan pengulangan yang tinggi sambil tetap membawa offset kalibrasi yang mempengaruhi keakuratannya secara keseluruhan.

Bisakah satu jenis pengukur aliran digunakan untuk cairan dan gas?

Beberapa jenis pengukur aliran, termasuk pusaran dan desain tekanan diferensial tertentu, dapat digunakan untuk cairan dan gas, meskipun ukuran dan kalibrasi keduanya berbeda. Lainnya, seperti pengukur aliran elektromagnetik, hanya bekerja dengan cairan konduktif listrik dan tidak dapat digunakan untuk pengukuran gas. Sebaiknya periksa spesifikasi pabrikan untuk cairan yang dimaksud sebelum menyelesaikan pilihan.

Seberapa sering flow meter harus dikalibrasi ulang atau diperiksa?

Interval kalibrasi ulang bergantung pada jenis pengukur aliran, cairan yang diukur, dan seberapa penting penerapannya, dengan banyak lokasi industri mengikuti jadwal yang berkisar dari tahunan hingga beberapa tahun sekali. Aplikasi transfer hak asuh atau pelaporan peraturan biasanya mengikuti jadwal inspeksi yang lebih sering daripada titik pemantauan proses umum. Melihat penyimpangan kalibrasi historis untuk model instrumen tertentu dapat membantu menetapkan interval yang masuk akal untuk lokasi tertentu.

Mengapa panjang pipa lurus sebelum flow meter penting?

Tikungan, katup, dan perlengkapan pipa lainnya mengganggu profil kecepatan fluida, menciptakan turbulensi atau ketidakrataan yang dapat berlanjut hingga jarak tertentu ke hilir. Kebanyakan pengukur aliran dikalibrasi dengan asumsi profil kecepatan stabil dan merata pada titik pengukurannya, sehingga pipa lurus yang terlalu kecil sebelum atau sesudah pengukur dapat menimbulkan kesalahan meskipun instrumen itu sendiri berfungsi dengan benar.

Apa yang menyebabkan ketidakstabilan sinyal dalam sistem pengukuran aliran?

Ketidakstabilan sinyal sering kali berasal dari gelembung udara atau gas yang masuk ke dalam cairan, kavitasi di dekat katup atau pompa, interferensi elektromagnetik dari motor terdekat atau penggerak frekuensi variabel, atau getaran mekanis yang memengaruhi sensor. Menentukan penyebab pastinya biasanya berarti memeriksa kondisi pemasangan, parameter pengoperasian proses, dan lingkungan kelistrikan di sekitar instrumen.

Apakah Xinguo Group Co., Ltd. memproduksi pengukur aliran untuk kebutuhan industri tertentu?

Xinguo Group Co., Ltd. mengembangkan dan memproduksi instrumen aliran bersama dengan instrumentasi suhu, tekanan, dan level, mendukung industri proses termasuk listrik, petrokimia, metalurgi, dan pengolahan air. Berdiri sejak tahun 1997 dan berpusat di Kota Tianchang, Provinsi Anhui, perusahaan ini juga memproduksi kabel, katup, dan peralatan otomasi terkait yang digunakan di industri yang sama. Rangkaian produk yang luas ini memungkinkan kebutuhan pengukuran aliran ditinjau bersama dengan persyaratan instrumentasi terkait dalam proses rekayasa yang sama, yang dapat berguna untuk fasilitas yang mengoordinasikan beberapa jenis instrumen dalam satu proyek.
