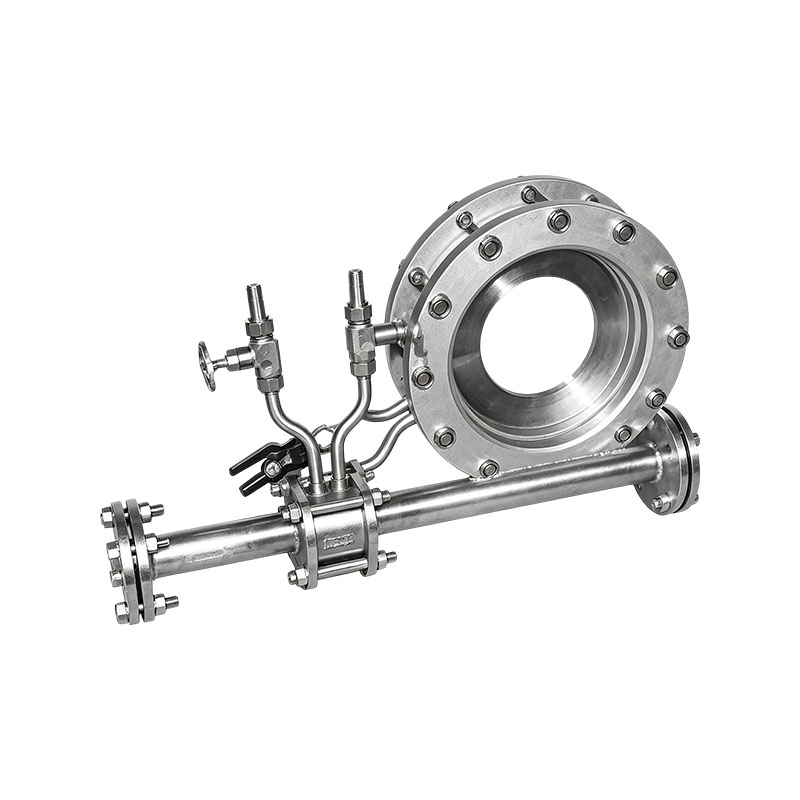

Pengukur aliran Orifice adalah pengukur aliran tekanan diferensial, yang mewakili perangkat pengukuran aliran paling mapan dalam produksi industri. Mereka menunjukkan beragam jenis, teknologi matang, dan aplikasi luas.
Fitur Produk:
1. Struktur sederhana, pemasangan mudah, pengoperasian yang andal, biaya rendah, dan tingkat akurasi tertentu
Dapat memenuhi persyaratan produksi industri.
2. Dengan sejarah panjang, data eksperimen yang kaya dan andal, serta desain dan pemrosesan standar
Standar internasional untuk perangkat pelambatan standar (pelat lubang, nozel, dan Venturi) adalah
ISO 5167, dan telah direvisi berkali-kali. Selama komponen pelambatan dirancang dan diproses sesuai standar,
Kalibrasi aliran nyata diperlukan untuk menentukan kisaran ketidakpastian.
3. Pelat lubang standar cocok untuk diameter 50~3000mm, dengan β 0,2~0,75.
4. Nosel standar cocok untuk diameter 50~500mm, dengan β 0,2~0,8.
5. Nosel leher panjang cocok untuk diameter 50-630 mm, dengan β 0,2-0,8.
6. Pemrosesan mekanis tabung Venturi dengan diameter 50-250 mm dan nilai 0,2-0,75.
7. Plat besi las kasar dengan diameter tabung venturi 200-1200 mm dan nilai 0,2-0,70.
8. Diameter tabung Venturi cor kasar 100-800 mm, dengan nilai 0,2-0,75.
9. Diameter nozzle Venturi 65-500 mm, dengan nilai 0,316-0,775.
10. 1/4 diameter pelat lubang bundar ≤ 500mm, β adalah 0,245~0,6.
11. Diameter pelat lubang populasi berbentuk kerucut adalah ≤ 500mm, dan β adalah 0,1~0,316.
12. Diameter pelat lubang ganda adalah 40-100 mm, dan β adalah 0,2-0,75.
13. Diameter pelat lubang kecil kurang dari 50mm, dan β adalah 0,2~0,75.
14. Diameter pelat lubang kecil yang tersembunyi adalah ≤ 50mm, dan β adalah 0,2~0,75.
15. Diameter pelat lubang lensa bertekanan tinggi adalah ≤ 250mm, dan β adalah 0,2~0,75.
16. Pelat lubang tepi lebar memiliki diameter 50-400 mm dan β 0,2-0,75. 17. Diameter pelat berlubang melingkar adalah 50-2000 mm, dengan nilai 0,1-0,8.
18. Pelat lubang eksentrik dengan diameter 100-1000 mm dan β 0,46-0,84.
19. Pelat lubang ujung (nozzle) memiliki diameter 100-1000 mm dan β 0,46-0,84.
20. Kisaran tekanan perangkat pelambatan di atas adalah 0~42MPa, dan suhu ditentukan oleh material.
21. Tabung Venturi ganda tersembunyi, diameter nominal pipa berpenampang lingkaran: DN=300mm~6000mm, lebar x tinggi pipa berpenampang persegi panjang: LxT (mm)=300x300~6000x6000, dan pipa permukaan geometris lainnya dengan diameter nominal DN yang sama serta lebar dan tinggi yang bervariasi. Tekanan nominal: PN ≤ 2.5MPa, ditentukan oleh suhu kerja dan material; nilai tekanan diferensial: (0~100) kPa, kesalahan pengukuran berulang (stabilitas): ± 10Pa.
22. Alat pengukur angin sayap sangat cocok untuk mengukur aliran udara kaliber besar, dengan pengukuran yang stabil, sensitivitas tinggi, offset kehilangan tekanan, dan akurasi tinggi.
23. Desain alat pengukur angin mencakup antarmuka hembusan terbalik dan alat pembuangan debu, yang bermanfaat untuk pemeliharaan produk dan meningkatkan keluaran produk
Keandalan.
24. Teknologi pemrosesan dan pengujian yang canggih dan canggih sangat meningkatkan akurasi dan stabilitas produk.
25. Komponen pelambatan yang matang diintegrasikan dengan teknologi elektronik canggih untuk menciptakan perangkat pengukuran aliran terintegrasi yang cerdas dengan tampilan aliran di tempat dan beberapa keluaran sinyal (4-20mA, pulsa, dengan protokol HART).
26. Desain sirkuit berdaya rendah mengurangi konsumsi energi, meningkatkan stabilitas dan keandalan sistem. Sistem terintegrasi memiliki catu daya baterai dan pilihan 24VDC eksternal, yang nyaman untuk pemasangan dan penggunaan.
Nilai jual utama:
1. Standardisasi sudah matang dan tidak memerlukan kalibrasi aliran aktual: memenuhi standar GB/T2624 dan ISO5167. Komponen throttling standar dapat langsung digunakan untuk pengukuran setelah diproses sesuai spesifikasi, mendukung penyelesaian perdagangan dan ketertelusuran pengukuran.
2. Tidak ada bagian yang bergerak, tahan lama dan stabil: komponen pelambatan mekanis murni, tidak ada elemen berputar/penginderaan, tahan suhu tinggi dan tekanan tinggi, pengoperasian jangka panjang yang andal, masa pakai yang lama, perawatan dasar yang rendah.
3. Berbagai macam adaptasi medium: Dapat mengukur gas, uap, dan cairan, mendukung cairan fase tunggal, dan beberapa model dapat beradaptasi dengan media kotor yang mengandung sejumlah kecil pengotor. Cakupan diameter pipa sangat luas.
4. Biaya keseluruhan rendah, pencocokan fleksibel: struktur sederhana, biaya ekonomis, dapat dicocokkan dengan merek pemancar tekanan diferensial apa pun; Berbagai jenis seperti pelat lubang, nosel, Venturi, V-cone, dll. dapat dipilih sesuai dengan kondisi kerja.
Industri aplikasi:
1. Industri tenaga listrik: uap ketel pembangkit listrik, udara primer/sekunder, sirkulasi air, pengukuran energi gas alam, dan penghitungan konsumsi energi.
2. Industri petrokimia: proses bahan baku cair, gas proses bertekanan tinggi, uap, pemantauan aliran pipa pemurnian, rasio bahan, pengukuran serah terima perdagangan.
3. Industri metalurgi: deteksi aliran gas tanur sembur, gas buang konverter, air pendingin, udara tekan, pengendalian kondisi tungku, dan statistik energi.
4. Pemanasan/energi kota: pengukuran pipa uap, air panas, dan gas alam di jaringan pemanas, pengisian untuk pemanasan, dan penyeimbangan aliran pipa.
