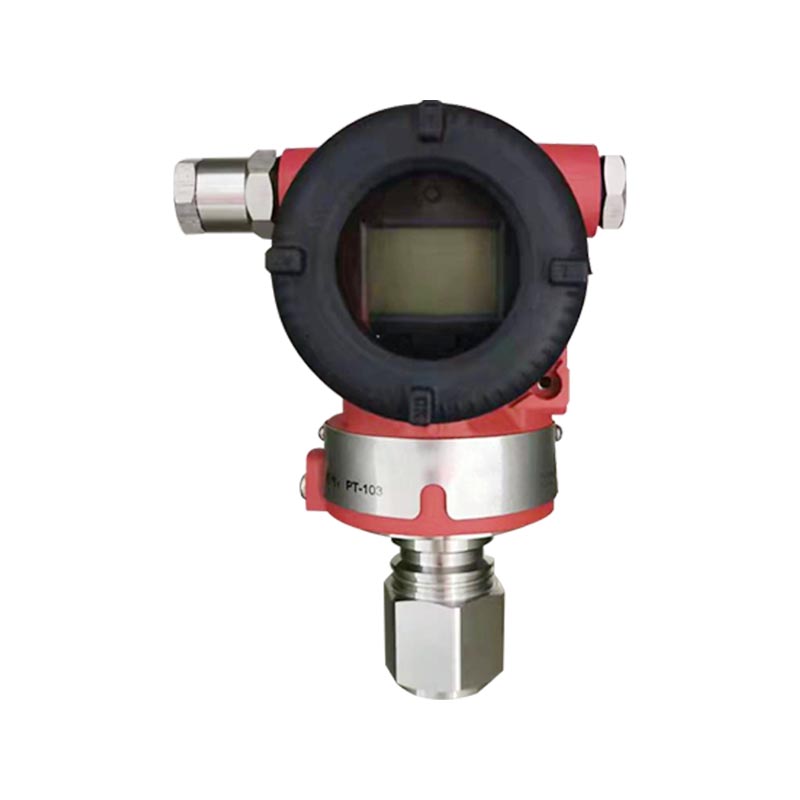

XG3051T Tekanan diferensial/pemancar tekanan absolut

Pengenalan Produk:
XG3051T adalah pemancar tekanan terhubung langsung cerdas seri 3051T, tersedia dalam dua jenis: tekanan pengukur dan tekanan absolut; Mengadopsi penginderaan kapasitif, diafragma 316L, output HART 4-20mA, catu daya 24VDC, akurasi 0,075-0,15% FS, LCD opsional, mendukung kalibrasi lokal/manual, cangkang tahan ledakan, perlindungan IP65, cakupan jangkauan luas, ketahanan benturan, stabilitas jangka panjang yang baik, langsung dipasang di jalur pipa proses, tidak memerlukan aksesori tekanan.

Aplikasi utama:
Ukur tekanan gas, cairan, dan uap; Digunakan dalam jaringan pipa petrokimia, kimia, listrik, metalurgi, pengolahan air, dan minyak dan gas; jenis tekanan absolut cocok untuk kondisi vakum, tekanan negatif, distilasi, dan distilasi; tekanan pengukur digunakan untuk memantau tekanan pipa biasa dan area tangki dan terhubung ke sistem kontrol DCS/PLC.

Hubungi Kami
PRAV：XG3051T Tekanan diferensial/pemancar jarak jauh tekanan absolutBERIKUTNYA：Tidak ada artikel berikutnya
Pertanyaan Umum Spesifikasi Kinerja Spesifikasi Fungsional Instalasi Petunjuk Proses Koneksi Spesifikasi Fisik
Q1: Bagaimana cara membedakan antara model tekanan pengukur XG3051T dan model tekanan absolut, dan dapatkah keduanya digunakan secara bergantian?
A: Tekanan pengukur didasarkan pada tekanan atmosfer lokal, dan tekanan absolut didasarkan pada vakum absolut. Bellow perangkat keras berbeda dan tidak dapat dipertukarkan secara langsung; jenis tekanan absolut lebih disukai untuk kondisi kerja vakum, sedangkan jenis tekanan pengukur lebih disukai untuk tekanan pipa biasa.

Q2: Sinyal keluarannya adalah 4-20mA. Apakah ini mendukung protokol HART?
J: XG3051T hadir standar dengan HART 4-20mA, yang dapat disesuaikan parameternya secara manual, atau kepala LCD lokal dapat dipilih untuk melihat nilai tekanan secara lokal.

Q3: Dapatkah media langsung menghubungi diafragma pemancar, dan bahan apa yang bersentuhan dengannya?
A: Media struktur sambungan langsung langsung bersentuhan dengan diafragma, dan diafragma standar adalah baja tahan karat 316L; Media korosif yang kuat memerlukan konfirmasi terlebih dahulu mengenai kondisi pengoperasian dan pemilihan bahan membran khusus.

Q4: Apa alasan umum kegagalan keluaran pemancar dan lompatan numerik?
A: Pertama, periksa apakah catu daya 24V normal dan apakah ada sambungan yang longgar pada kabel; Kedua, selidiki dampak dan penyumbatan media proses; Atur ulang dan kalibrasi lagi dengan pengontrol HART, dan periksa pengaturan rentang untuk mengetahui adanya kelainan.

Q5: Lingkungan di lokasi dan tingkat tahan ledakan apa yang cocok untuk XG3051T?
A: Tingkat perlindungan IP65, mendukung pemilihan tahan ledakan; Cocok untuk petrokimia, kimia, pengolahan air, listrik, dan aplikasi di tempat lainnya; Hindari suhu tinggi yang melebihi kisaran dan lingkungan getaran yang kuat, dan suhu sedang tidak boleh melebihi kisaran spesifikasi produk.

Akurasi referensi untuk rentang penyesuaian
(Termasuk linearitas berbasis nol, histeresis, dan kemampuan pengulangan)±0,075%Jika TD＞10 (TD = Kisaran Maksimum / Kisaran Disesuaikan), maka:±(0,0075 × TD)%

Pengaruh Suhu Sekitar
Kode Rentang Efek Total pada -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Rentang
Lainnya ±(0,20×TD 0,10)%×Rentang
Kode Rentang Efek Total pada -40℃ ~ -20℃ dan 65℃ ~ 85℃
B/L ±(0,30×TD 0,20)%×Rentang
Lainnya ±(0,20×TD 0,10)%×Rentang

Efek Berlebihan
±0,075% x Rentang

Stabilitas Jangka Panjang

Kode Rentang Efek (Melayang)
B/L ±0,2%×Rentang / 1 tahun
Lainnya ±0,1%×Rentang / 1 tahun


Efek Catu Daya
±0,001%/10V (12～42V DC), dapat diabaikan

Rentang dan Rentang Pengukuran (Tekanan Pengukur XG3051T)
Kode Rentang Ketik kPa batang
B Jangkauan 0,6~6 6~60batang
Rentang -6~6 -60~60bar
C Jangkauan 2~40 0,02~0,4
Rentang -40~40 -0,4~0,4
D Jangkauan 2,5~250 0,025~2,5
Rentang -100~250 -1~2.5
F Jangkauan 30~3000 0,3~30
Rentang -100~3000 -1~30
G Jangkauan 0,1~10 MPa 1~100
Rentang -0,1~10 MPa -1~100
H Jangkauan 0,21~21 MPa 2.1~210
Rentang -0,1~21 MPa -1~210
I Jangkauan 0,4~40 MPa 4~400
Rentang -0,1~40 MPa -1~400
J Jangkauan 0,6~60 MPa 6~600
Rentang -0,1~60 MPa -1~600


Jangkauan and Measureme Kisaran nt (XG3051T- Tekanan Absolut）

Kode Rentang Ketik kPa batang
L Jangkauan 2~40 0,02~0,4
Rentang 0~40 0~0,4
M Jangkauan 2,5~250 0,025~2,5
Rentang 0~250 0~2,5
O Jangkauan 30~3000 0,3~30
Rentang 0~3000 0~30
Barang Deskripsi
Jangkauan Limits Dapat disesuaikan secara sewenang-wenang dalam batas atas dan bawah kisaran. Disarankan untuk memilih kode rentang dengan rasio turndown serendah mungkin untuk mengoptimalkan karakteristik kinerja.
Pengaturan Nol Nol dan bentang dapat disesuaikan ke nilai apa pun dalam rentang pengukuran yang ditentukan dalam tabel, dengan ketentuan: Rentang Terkalibrasi ≥ Rentang Minimum.
Efek Posisi Pemasangan Perubahan posisi pemasangan sejajar dengan permukaan diafragma tidak akan menyebabkan penyimpangan nol. Untuk deviasi posisi pemasangan lebih dari 90° relatif terhadap permukaan diafragma: Rentang C menunjukkan penyimpangan nol ＜0,25kPa; rentang lainnya menunjukkan penyimpangan nol ＜0,15kPa. Semua penyimpangan nol dapat dikoreksi dengan penyesuaian titik nol. Tidak ada efek rentang.
Keluaran 2 kabel, 4‑20mA DC. Komunikasi digital HART opsional. Output linier atau akar kuadrat dapat dipilih.
Keluaran signal limits: Imin=3.9 mA, Imax=20.5 mA
Alarm Saat Ini Alarm rendah (minimum): 3,7mA
Alarm tinggi (maksimum): 21mA
Mode tanpa alarm (tahan): Menahan nilai arus yang valid sebelum terjadi kesalahan
Alarm default pabrik: Mode alarm tinggi
Waktu Respons Konstanta redaman penguat: 0,1 detik; Konstanta waktu sensor: 0,1‑1,6 detik (tergantung jangkauan dan rasio turndown). Konstanta waktu tambahan yang dapat disesuaikan: 0,1 ‑ 60 detik.
Waktu Pemanasan ＜ 15 detik
Suhu Sekitar −40~85°C
−20~65°C (dengan LCD dan cincin penyegel FKM)
Suhu Penyimpanan / Transportasi −50~85°C
−40~85°C (with LCD)
Batas Tekanan Dari vakum hingga jangkauan maksimum.


Batas Kelebihan Beban:

Jangkauan 6 kPa 40 kPa 250 kPa 3 MPa
Kode (B) (C/L) (D/M) (F/O)
Batas Kelebihan Beban 0,2 MPa 1 MPa 4 MPa 16 MPa
Jangkauan 10 MPa 21 MPa 40 MPa 60 MPa
Kode (H) (saya) (saya) (K)
Batas Kelebihan Beban 20 MPa 50 MPa 50 MPa 70 MPa


Kompatibilitas Elektromagnetik (EMC)
Lihat halaman berikutnya, Lampiran EMC'

Kondisi Catu Daya dan Beban
Tegangan catu daya adalah 24V,R ≤ (Us-12V)/Imax k
dimana Imaks = 23 mA
Tegangan catu daya maksimum: 42VDC
Rentang beban komunikasi digital: 230~600Ω

Sambungan Listrik
kelenjar kabel M20×1,5; terminal yang cocok untuk konduktor 0,5~2,5mm².

Koneksi Proses
Koneksi proses standar: NPT 1/2 thread internal. Adaptor tersedia untuk ulir eksternal NPT 1/2, G1/2, M20×1.5, dan port vakum KF16.

Deskripsi Koneksi Proses (Kode 1)

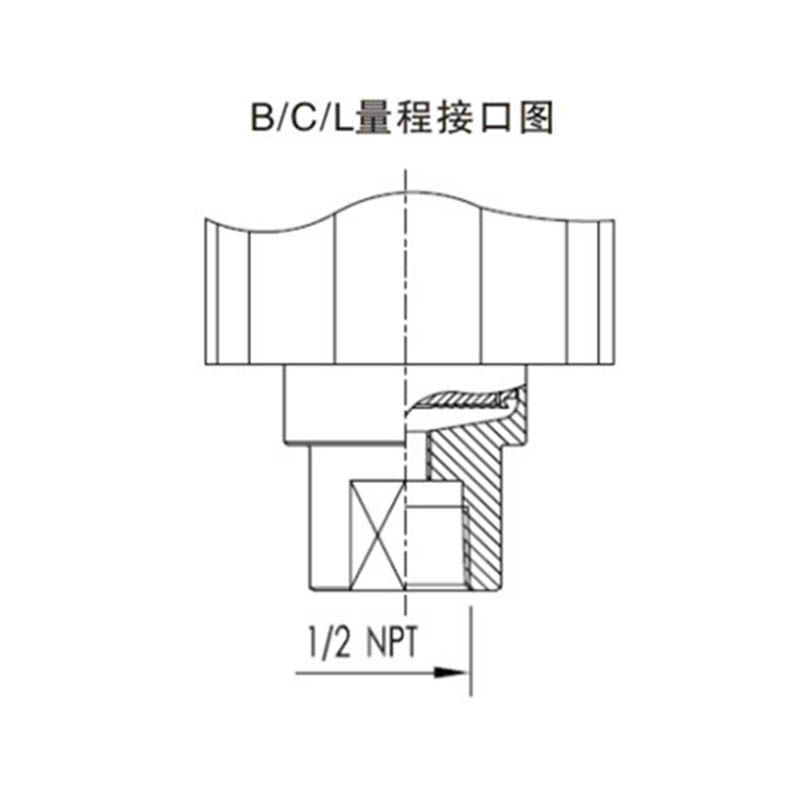

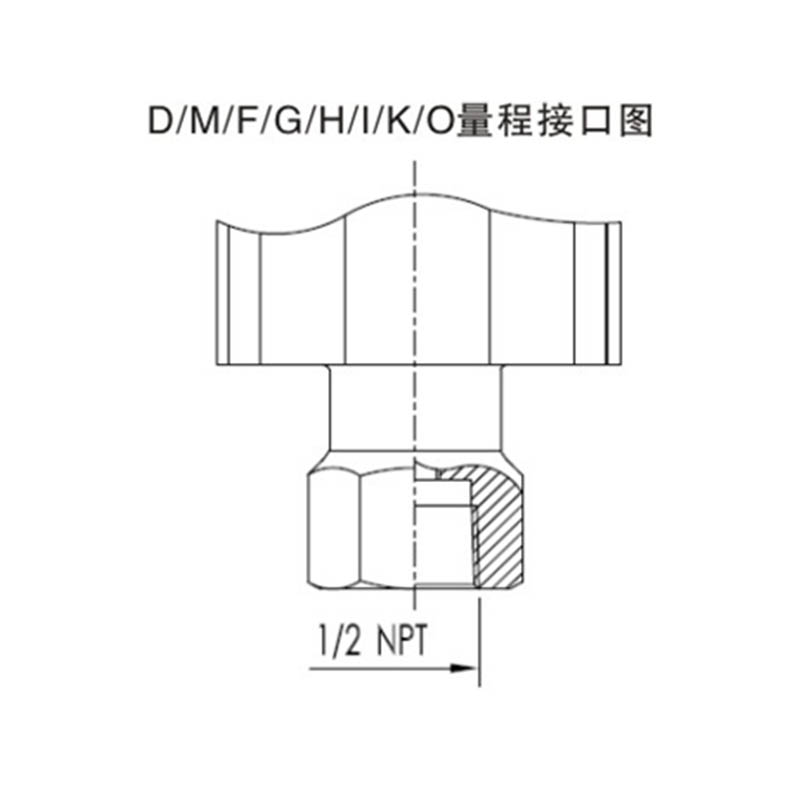

Format Standar (Kode 1)
100064-Mjut 100054-1-6F2j

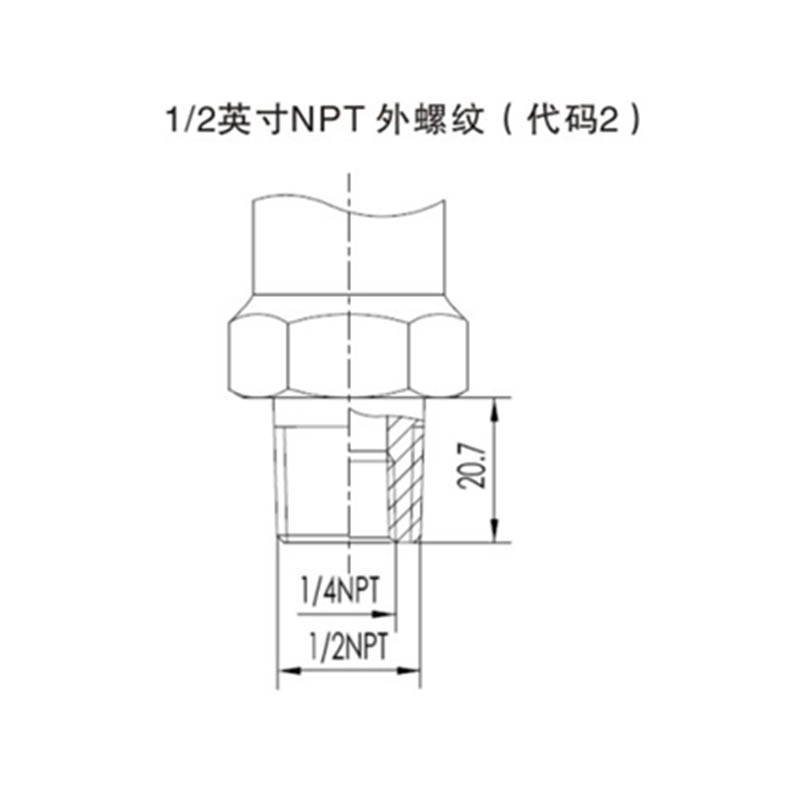

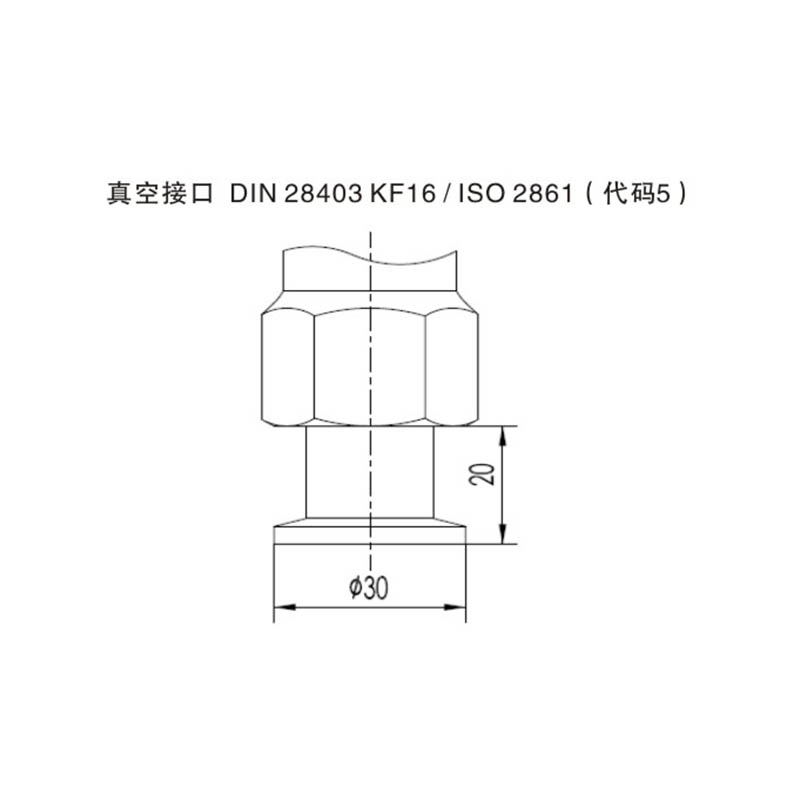

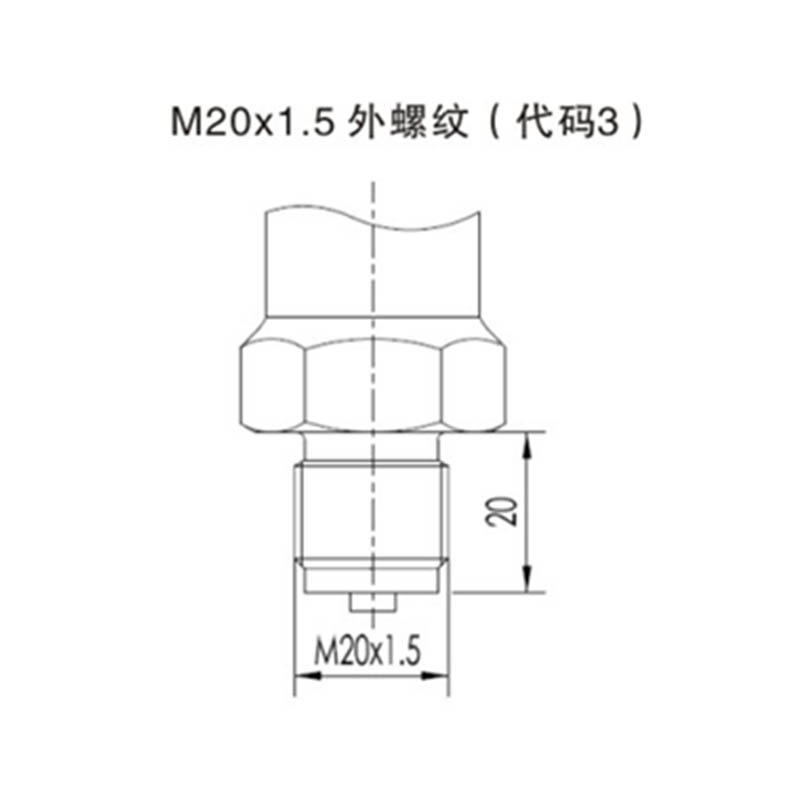

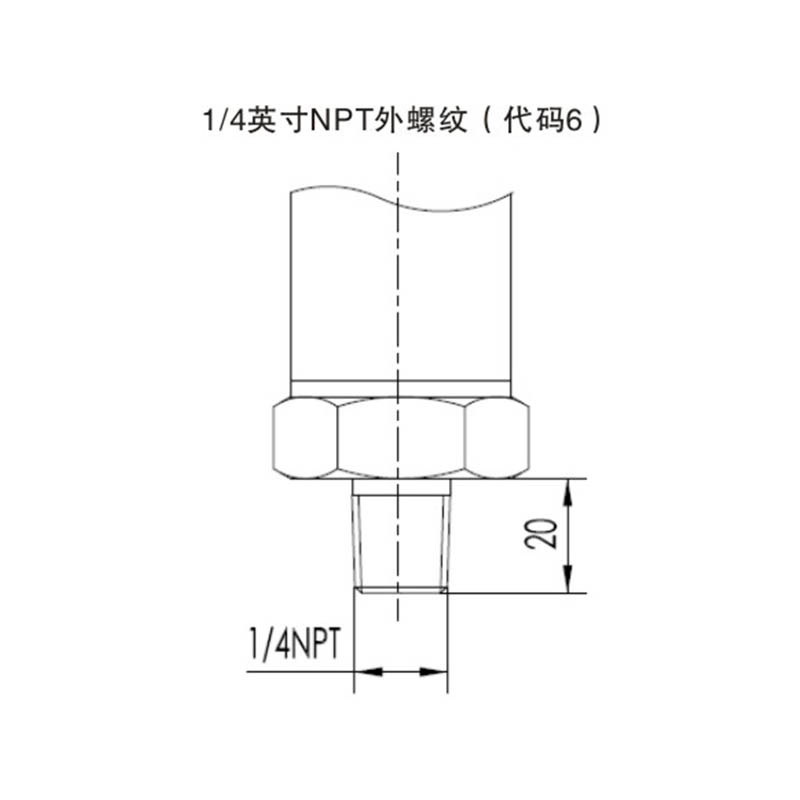

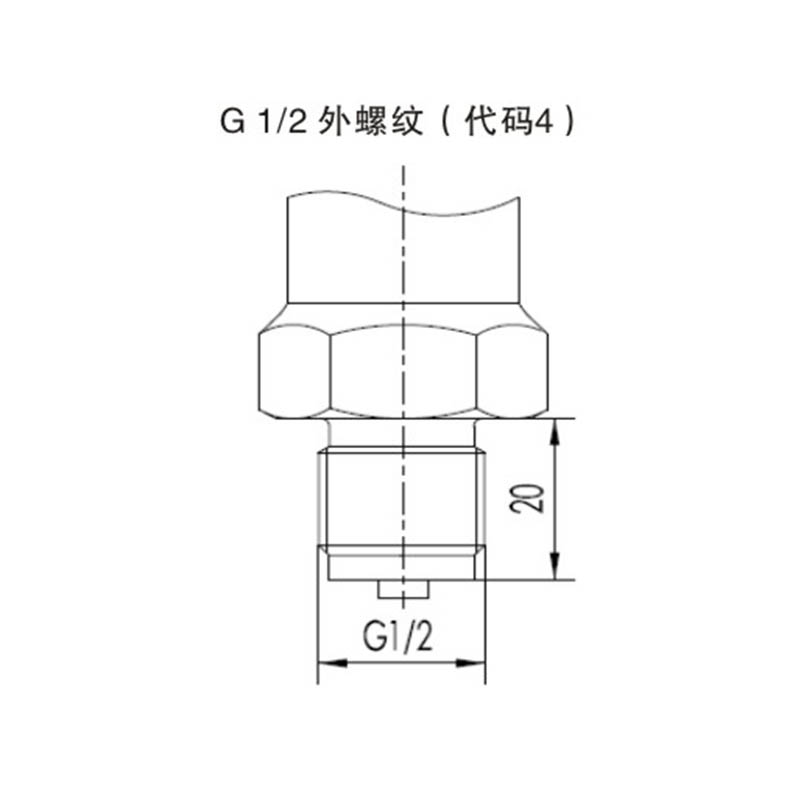

Formulir Antarmuka Turunan
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabel Kode Model dan Spesifikasi

Pemilihan Pemancar Tekanan 3051T
1 G Tekanan Pengukur
A Tekanan Mutlak
2 Akurasi Keluaran
U Kesalahan dasar ±0,04% 4‑20mA dengan komunikasi HART
B Kesalahan dasar ±0,075% 4‑20mA dengan komunikasi HART
A Kesalahan dasar ±0,05% 4‑20mA dengan komunikasi HART
C Kesalahan dasar ±0,01% 4‑20mA dengan komunikasi HART
N Keluaran analog 4‑20mA
3 Tekanan Pengukur
B 0‑0,6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5kPa ~ 250kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Hanya tekanan absolut
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Hanya tekanan absolut
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Hanya tekanan absolut
4 Bahan Diafragma / Cairan Pengisi
A Minyak baja tahan karat/silikon 316L
B Baja tahan karat 316L / minyak berfluorinasi
C Hastelloy C / minyak silikon
D Hastelloy C / minyak berfluorinasi
5 Koneksi Proses
1 1/2" ulir internal NPT
2 Benang eksternal NPT 1/2" (dengan NPT 1/4" di dalamnya)
3 Ulir eksternal M20×1,5
4 G1/2 ulir eksternal
5 Sambungan vakum DIN 28403 KF16 / ISO 2861
6 1/4" ulir eksternal NPT
6 Fungsi Khusus
N Tidak ada
P Proteksi petir
O Perawatan bebas minyak (untuk pengukuran oksigen: pengisian minyak berfluorinasi, cincin segel FKM, <6 MPa, <60 °C)
7 Braket Pemasangan
N Tidak ada
1 Baja tahan karat
2 Baja karbon galvanis
8 Tampilan
N Tidak ada tampilan
2 LCD dengan lampu latar (−20 °C)
3 Layar OLED (−40 °C)
9 Perawatan tahan ledakan
N Versi standar
A Tipe keamanan intrinsik, NEPSI
D Tipe tahan api, NEPSI (tidak termasuk kelenjar kabel tahan api)
10 Opsi Tambahan
D Perangkat entri kabel tahan api
E Perangkat entri kabel yang lebih aman
V Versi tegangan rendah
S Perumahan baja tahan karat penuh

Catatan:
Catatan 1: Kode rentang yang sesuai dengan antarmuka XG3051T; kode rentang yang sesuai dengan versi tekanan absolut XG3051T.
Catatan 2: Sambungan vakum DIN 28403 KF16 / ISO 2861 hanya berlaku untuk rentang dalam 2,5 bar.

Barang Deskripsi
Bahan Diafragma: Baja tahan karat 316L, Hastelloy C
Koneksi proses: baja tahan karat 316L
Cairan pengisi: Minyak silikon
Rumah pemancar: Paduan aluminium dengan lapisan resin epoksi
Cincin segel rumah: Karet nitril (NBR)
Papan nama: baja tahan karat 304
Berat 1,6kg (tanpa LCD, braket pemasangan, dan koneksi proses)
Peringkat Perlindungan Enklosur IP67


Jadwal Kompatibilitas Elektromagnetik

Tidak. Barang Tes Standar Dasar Kondisi Tes Tingkat Kinerja
1 Emisi Radiasi (Lungkup) GB/T 9254-2008 Tabel 5 30MHz~1000MHz Lulus
2 Emisi Terkonduksi (Port Daya DC) GB/T 9254-2008 Tabel 1 0,15MHz~30MHz Lulus
3 Imunitas ESD GB/T 17626.2-2006 4 kV (Kontak) / 8 kV (Udara) B
4 Imunitas Medan Elektromagnetik RF GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Imunitas Medan Magnet Frekuensi Daya GB/T 17626.8-2006 30 A/m A
6 Imunitas Transien / Meledak Cepat Listrik GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Imunitas Lonjakan GB/T 17626.5-2008 1 kV (saluran ke saluran) / 2 kV (saluran ke tanah) (1,2/50 碌s) B
8 Imunitas Gangguan yang Dilakukan Akibat Medan RF GB/T 17626.6-2008 3V (150kHz~80MHz) A

Catatan:
(1) Tingkat Kinerja A: Kinerja normal dipertahankan dalam batas spesifikasi teknis selama pengujian.
(2) Tingkat Performa B: Penurunan sementara atau hilangnya fungsi/kinerja dapat terjadi selama pengujian, dengan pemulihan mandiri. Kondisi pengoperasian aktual, memori, dan data tetap tidak berubah.
