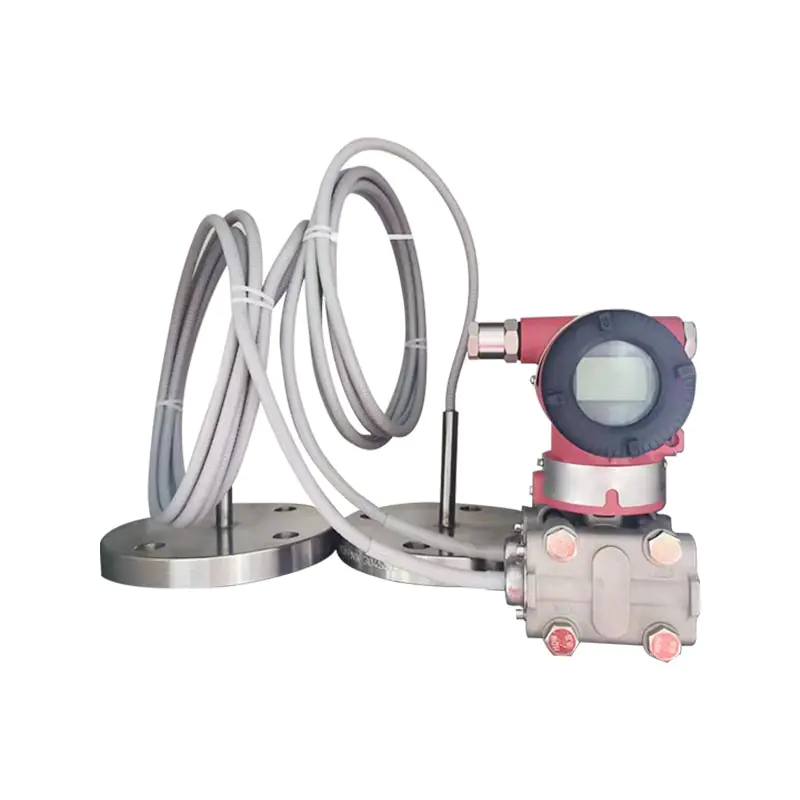

XG3051DP Pemancar jarak jauh tekanan diferensial

Q1: Apa tujuan utama pemancar jarak jauh flensa ganda XG3051DP untuk pengukuran?
A: Terutama digunakan untuk mengukur tekanan diferensial; sering digunakan untuk mengukur level cairan, laju aliran, dan kepadatan sedang dalam tangki tertutup. Struktur isolasi kapiler flensa ganda, cocok untuk viskositas tinggi, kristalisasi mudah, korosi kuat, dan media suhu tinggi, untuk menghindari penyumbatan sedang dan korosi pada badan sensor, keluaran HART 4-20mA, dan antarmuka dengan sistem DCS/PLC.
Q2: Apa alasan titik nol dan penyimpangan numerik yang tidak akurat setelah pemasangan flensa ganda?
J: Penyimpangan dapat disebabkan oleh perubahan suhu lingkungan, kompresi kapiler, penskalaan dan kristalisasi membran, serta pengaturan parameter migrasi yang salah. Setelah instalasi, migrasi titik nol di tempat harus dilakukan; Hindari kompresi dan pembengkokan kapiler dalam radius kecil; Jika suhu pengoperasian berubah secara signifikan, tingkatkan redaman instrumen secara tepat.
Q3: Bagaimana cara memilih bahan diafragma flensa?
A: Baja tahan karat 316L dipilih untuk kondisi kerja normal; Media korosif dapat dipilih dari paduan Hastelloy dan film tantalum. Saat melakukan pemesanan, berikan nama media, suhu, dan tekanan agar mudah mencocokkan diafragma dan cairan pengisi kapiler.
Q4: Apa pantangan memasang pipa kapiler?
A: Pemotongan atau pembengkokan keras pada tabung kapiler tidak diperbolehkan; radius lentur minimum> 50 mm, dan tidak dapat terjepit atau terbentur. Tabung kapiler diisi dengan cairan penyegel di dalamnya. Sekali rusak dan bocor, instrumen akan langsung rusak dan tidak dapat diperbaiki di lokasi.

Memproses instruksi konektivitas untuk penerusan unilateral tanpa flensa penerusan

Flensa Elips Baja Tahan Karat 1/2-NPT (Kode 1)		1. Flensa Ruang Tekanan
		2. Segel cincin-O
		3. Sambungan Flensa Elips NPT 1/2
		4. Baut
Konektor T Baja Tahan Karat M20x1.5 (Kode 2)		1. Flensa ruang tekanan
		2. Fitting berulir jantan berbentuk T M20×1,5
		3. Baut
		4. Cincin-O
		5. Mur M20×1,5
		6. Tabung masuk bertekanan

Parameter Pengukuran: Tekanan Diferensial, Ketinggian Cairan

Jangkauan minimum pemancar jarak jauh harus merupakan nilai yang lebih besar antara rentang minimum pada Tabel 1 dan Tabel 2.
Kisaran yang dapat disesuaikan tidak boleh kurang dari kisaran minimum. Jangkauan maksimum pemancar jarak jauh harus merupakan nilai yang lebih kecil antara jangkauan maksimum badan pemancar dan tekanan pengenal flensa level.

Sinyal Keluaran
Output HART DC 2 kabel, 4–20 mA, komunikasi digital; protokol HART ditumpangkan pada sinyal DC 4–20 mA.
Batas Sinyal Keluaran: Imin = 3,9 mA, Imax = 20,5 mA

Konstanta redaman komponen penguat adalah 0,1 s; konstanta waktu sensor dan flensa segel jarak jauh berkisar antara 0,2 ~ 6 detik, tergantung pada rentang sensor, rasio rentang, panjang kapiler, dan viskositas cairan pengisi.
Konstanta waktu tambahan yang dapat disesuaikan berkisar antara 0,1 ~ 60 detik.

Badan pemancar dapat dipasang pada posisi apa pun. Kondisi pemasangan yang optimal adalah menjaga poros flensa proses tetap vertikal. Penyimpangan posisi akan menyebabkan pergeseran nol yang dapat diperbaiki. Rumah elektronik dapat diputar hingga 360°, dan sekrup set dapat mengencangkannya pada posisi sudut apa pun.
Flensa segel jarak jauh terhubung ke flensa kawin yang memenuhi standar ANSI/DIN. Flensa kawin harus dilengkapi dengan paking lunak serta baut dan mur pemasangan (baut dan mur bersifat opsional bagi pengguna).
Untuk pemancar segel jarak jauh ganda, rakitan kapiler dan flensa segel jarak jauh harus dipasang di lingkungan dengan suhu sekitar yang sama sejauh mungkin.
Jari-jari lentur minimum kapiler adalah 75 mm. Menggulung dilarang keras!

Kondisi lingkungan

Batas suhu batas proses sedang
Suhu sedang: -30~400°C

Catatan: Perhatian khusus harus diberikan pada nilai apa pun yang melebihi kisaran suhu dan tekanan di atas; ini dapat dipenuhi melalui
desain khusus.

Kondisi Daya dan Beban
Tegangan catu daya adalah 24V
R≤(Us-12V) /Imaks kQ 2
dimana Imaks = 23 mA
Tegangan catu daya maksimum: 42VDC
Tegangan catu daya minimum: 12VDC,15VDC (layar LCD lampu latar)
Rentang beban komunikasi digital: 250~600Q

Catatan: (1) Deskripsi Tingkat Kinerja: Selama pengujian, kinerja normal dalam batas spesifikasi teknis.
(2) B Deskripsi Tingkat Kinerja: Selama pengujian, fungsi atau kinerja menurun atau hilang untuk sementara namun dapat pulih dengan sendirinya; kondisi pengoperasian, penyimpanan, dan data aktual tetap tidak berubah.

Gambar 5: Diagram Sambungan Listrik

Catatan: Fungsi antarmuka cepat setara dengan terminal sinyal.

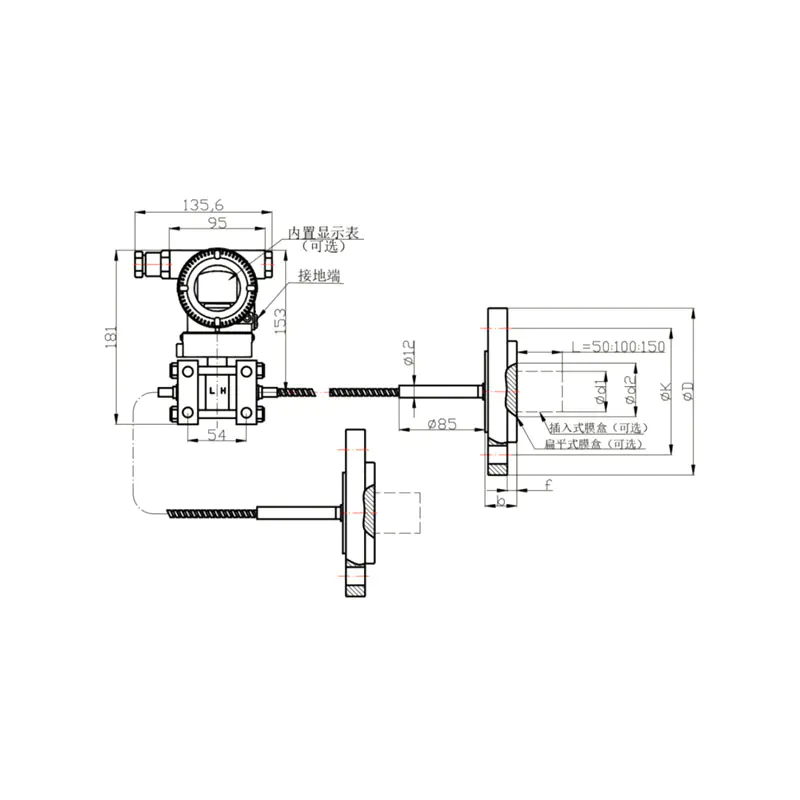

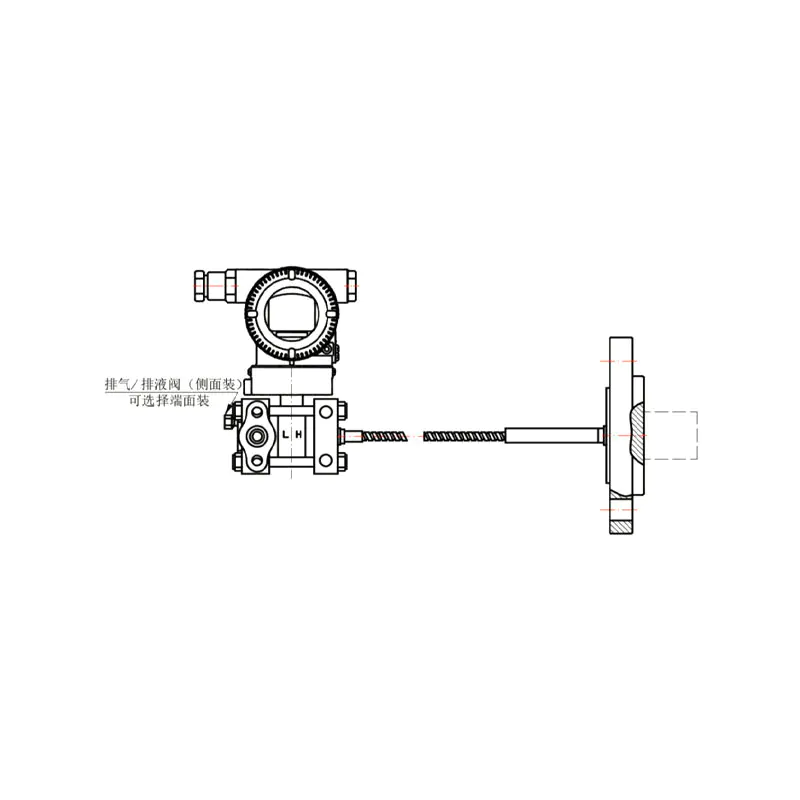

Gambar 1: Gambar Rakitan Segel Jarak Jauh Tekanan Diferensial Dua Sisi Tipe Dasar	Gambar 2: Gambar Rakitan Segel Jarak Jauh Tekanan Diferensial Tipe Dasar

Catatan:
(1) Rakitan segel jarak jauh tekanan diferensial tipe dasar satu sisi dapat dipasang pada sisi bertekanan tinggi atau sisi bertekanan rendah pada badan pemancar.
(2) Metode pemasangan badan pemancar untuk rakitan segel jarak jauh tekanan diferensial tipe dasar satu sisi atau dua sisi sama dengan metode pemasangan pada pemancar tekanan diferensial seri XG3051DP.

Catatan:Usercanoptionallyequipinsaatonbosannut.

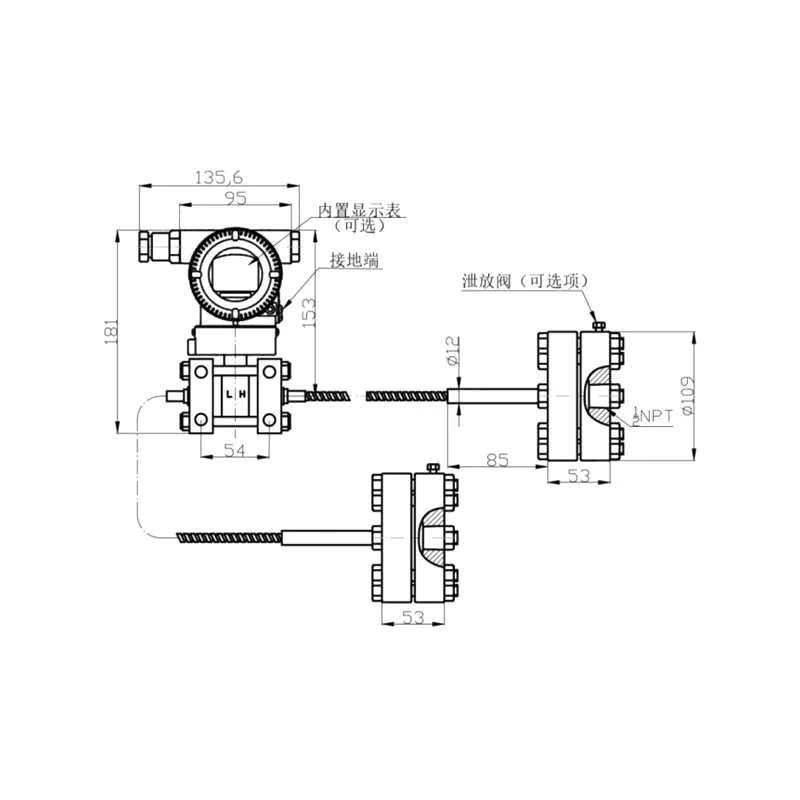

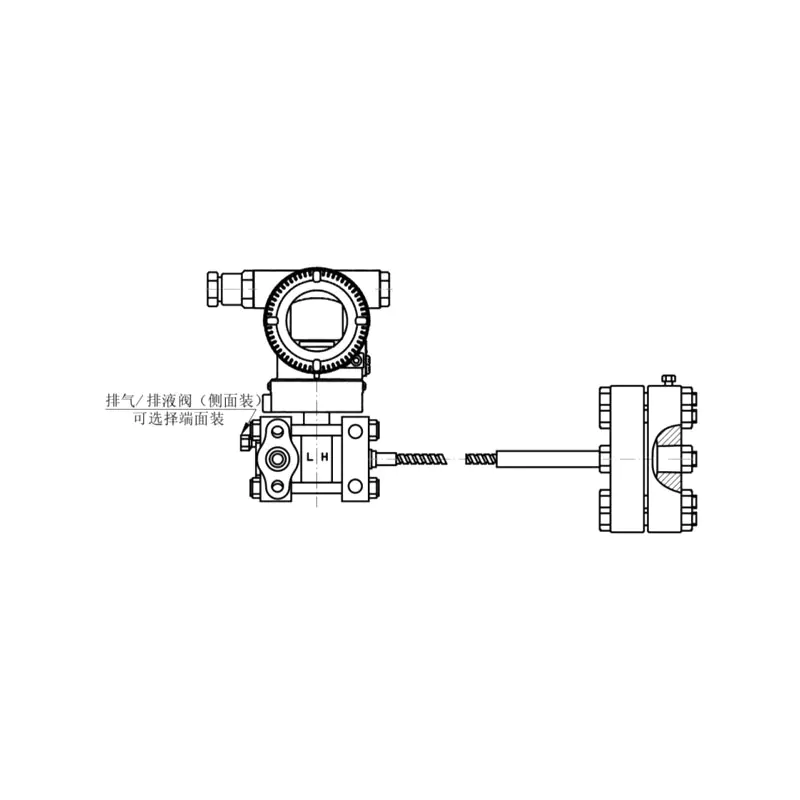

Gambar 3	Gambar 4 Rakitan Segel Jarak Jauh Tekanan Diferensial yang dipasang di Ulir Satu Sisi

Catatan:
(1) Rakitan segel jarak jauh tekanan diferensial yang dipasang di ulir satu sisi dapat dipasang pada sisi bertekanan tinggi atau sisi bertekanan rendah pada badan pemancar.
(2) Metode pemasangan badan pemancar untuk rakitan segel jarak jauh tekanan diferensial yang dipasang di ulir satu sisi dan dua sisi sama dengan yang digunakan pada pemancar tekanan diferensial seri XG3051DP.
