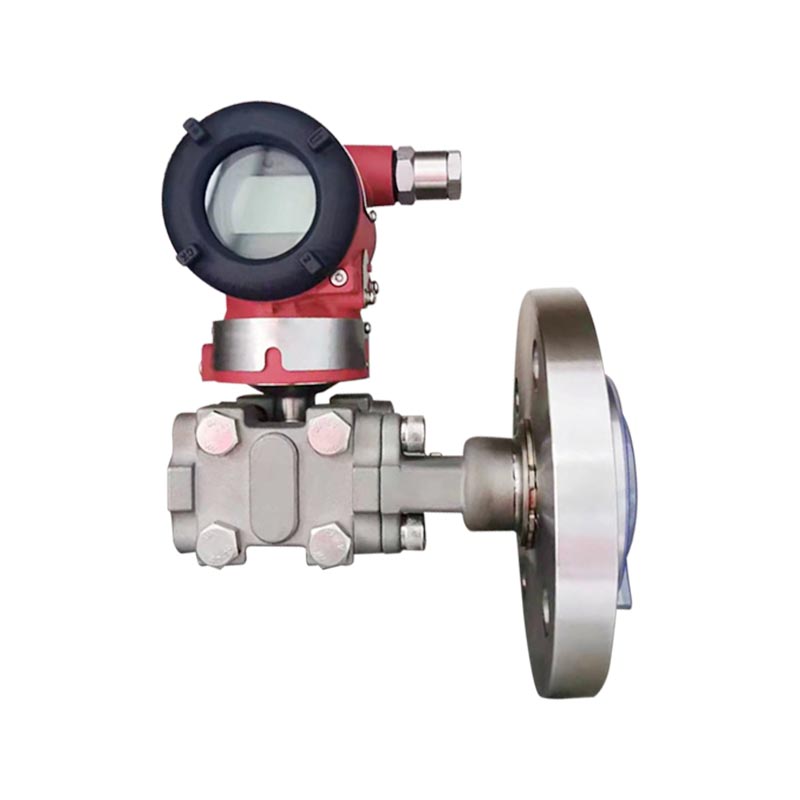

XG3051LT Pemancar tingkat cairan tekanan diferensial

Q1: Apa perbedaan antara XG3051LT dan XG3051DP?
J: XG3051DP adalah pemancar tekanan diferensial umum yang memerlukan saluran tekanan eksternal; XG3051LT adalah jenis transmisi level cairan jarak jauh flensa tunggal, dilengkapi dengan diafragma flensa isolasi dan tidak memerlukan pipa bertekanan. Cocok untuk mengukur kadar cairan dalam media kental, kristal, dan mudah tersumbat, namun tidak cocok untuk pengukuran aliran.

Q2: Apa alasan pengukuran level cairan yang tidak akurat dan fluktuasi yang besar?
A: ① Diafragma flensa ditutupi oleh akumulasi dan penskalaan material; ② Sistem pengisian minyak silikon mengalami panas berlebih dan tekanan negatif, yang menyebabkan penguapan minyak silikon; ③ Kesalahan pengaturan migrasi jangkauan; ④ Kepadatan media tangki telah berubah. Prioritaskan pemeriksaan kondisi kerja diafragma flensa, lalu kalibrasi ulang titik dan rentang nol.

Q3: Bagaimana cara memilih diafragma plug-in dan flensa datar?
A: Mediumnya rawan mengendap dan menggantung di dinding. Pilih membran yang dapat dimasukkan untuk menghindari membran tertutup oleh sedimen di dinding tangki; Medianya bersih dan bebas sedimen, dan flensa datar dapat dipilih.

Q4: Media mana yang tidak dapat langsung digunakan dengan film 316L?
A: Dalam kondisi media ion klorida tinggi, asam kuat dan alkali, serta korosi kuat, 316L akan menimbulkan korosi dan memerlukan pemilihan lembaran film Hastelloy C, Monel, atau tantalum; Kondisi kerja suhu tinggi memerlukan konfirmasi tingkat ketahanan suhu cairan pengisi.

Petunjuk Penyambungan Proses Sisi Tekanan Rendah

Flensa Elips Baja Tahan Karat 1/2-NPT (Kode 1)		1. Flensa Ruang Tekanan
		2. Segel cincin-O
		3. Sambungan Flensa Elips NPT 1/2
		4. Baut
Konektor T Baja Tahan Karat M20x1.5 (Kode 2)		1. Flensa ruang tekanan
		2. Fitting berulir jantan berbentuk T M20×1,5
		3. Baut
		4. Cincin-O
		5. Mur M20×1,5
		6. Tabung masuk bertekanan

Measurement Parameters: Differential Pressure, Liquid Level

The minimum span of the differential pressure level transmitter shall be the greater value of the minimum spans in Table 1 and Table 2. The adjusted span shall not be less than this minimum span.
The maximum span of the level transmitter shall be the smaller value between the maximum span of the transmitter body and the rated pressure of the level flange.

Sinyal Keluaran
Output HART DC 2 kabel, 4–20 mA, komunikasi digital; protokol HART ditumpangkan pada sinyal DC 4–20 mA.
Batas Sinyal Keluaran: Imin = 3,9 mA, Imax = 20,5 mA

Konstanta redaman komponen penguat adalah 0,1 s. Konstanta waktu sensor dan flensa level berkisar antara 0,2 hingga 2 detik, tergantung pada rentang sensor, rasio turndown, panjang tabung kapiler, dan viskositas cairan pengisi.
Konstanta waktu tambahan yang dapat disesuaikan: 0,1 ~ 60 detik.

Pemancar flensa level dapat langsung dipasang di posisi mana pun.
Kondisi pemasangan yang optimal adalah menjaga sumbu flensa proses tetap vertikal. Setiap penyimpangan posisi akan menyebabkan pergeseran nol yang dapat diperbaiki. Rumah elektronik dapat diputar hingga 360°, dan sekrup yang dipasang dapat mengencangkannya di posisi apa pun.

Kondisi lingkungan

Batas suhu batas proses sedang
Medium temperature:-30~180°C

Catatan:
(1) Tingkat Kinerja A: Selama pengujian, kinerja tetap normal dalam batas spesifikasi teknis.
(2) Tingkat Kinerja B: Selama pengujian, fungsi atau kinerja mungkin menurun atau hilang untuk sementara, namun dapat pulih secara otomatis. Status pengoperasian aktual, data tersimpan, dan data lainnya tetap tidak berubah.

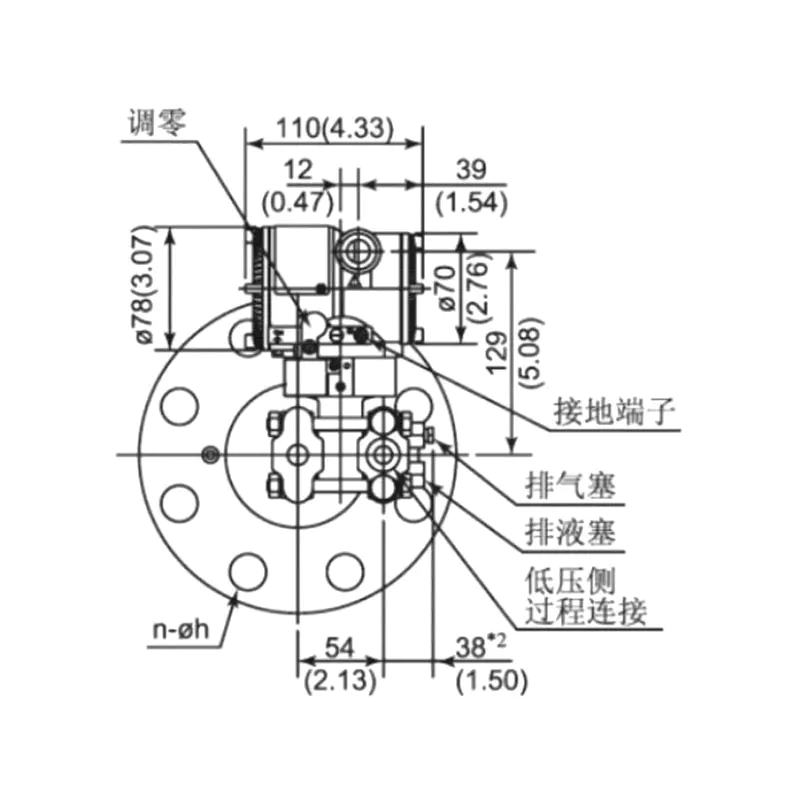

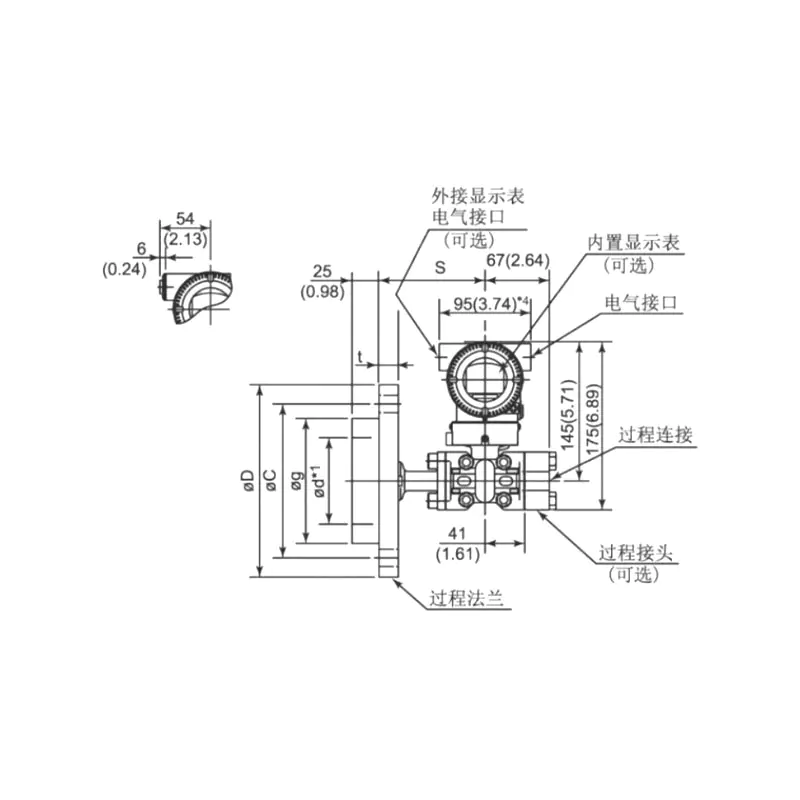

Dimensi

Flensa Datar	Flensa Datar

Catatan: Pengguna dapat memasang baut dan mur secara opsional.

Gambar 5: Diagram Sambungan Listrik

Catatan: Fungsi antarmuka cepat setara dengan terminal sinyal.
