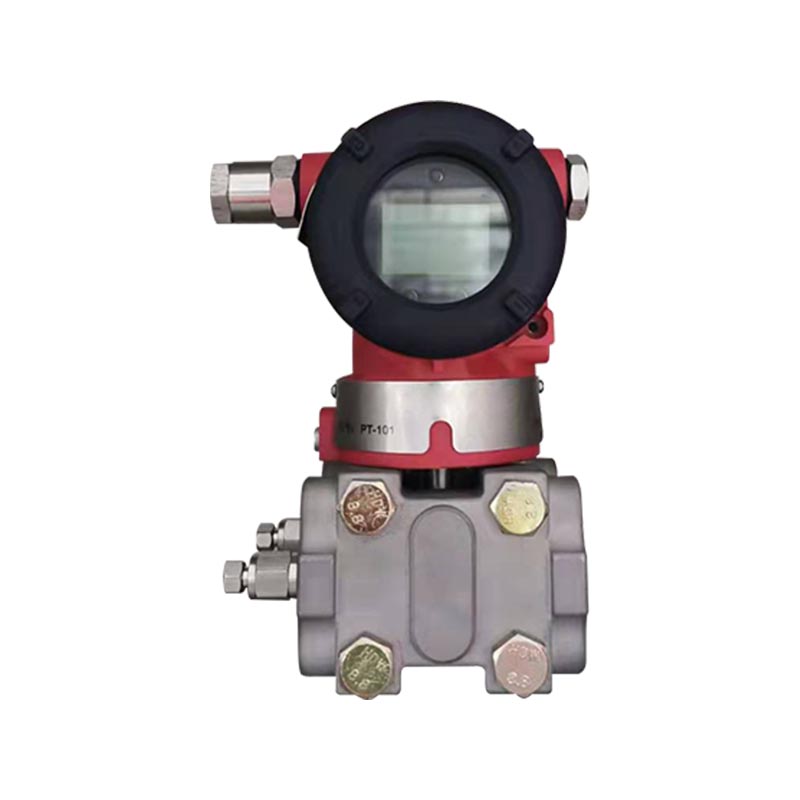

XG3051DP Pemancar tekanan diferensial

Name: XG3051DP Pemancar tekanan diferensial
Rating: 5 (99 reviews)

Pengenalan Produk:
XG3051DP termasuk dalam pemancar tekanan diferensial cerdas kapasitif seri 3051 yang diproduksi di dalam negeri, yang mengadopsi prinsip penginderaan kapasitif untuk mengubah perbedaan tekanan media yang diukur menjadi sinyal standar HART 4-20mA. Hal ini dapat digunakan untuk mengukur parameter proses seperti tekanan diferensial, level cairan, laju aliran, level cairan wadah tertutup, perbedaan tekanan pipa, dll. Ini banyak digunakan dalam sistem kontrol DCS dan PLC.

Industri aplikasi:
1. Industri petrokimia: tingkat cairan ketel reaksi, laju aliran pipa, perbedaan tekanan filter, tingkat cairan tangki, banyak digunakan dalam kondisi tahan ledakan.
2. Industri tenaga listrik: pemantauan sistem boiler dan turbin di pembangkit listrik, laju aliran uap dan air, tekanan negatif tungku, ketinggian cairan wadah, dan perbedaan tekanan filter.
3. Pengolahan air/perlindungan lingkungan: proses pemurnian air limbah dan air, ketinggian tangki, laju aliran pipa, perbedaan tekanan filter.
4. Industri metalurgi: Pengukuran perbedaan tekanan fluida, ketinggian cairan sedang, dan aliran pipa proses dalam proses peleburan.
5. Industri kertas: tingkat cairan pulp, perbedaan tekanan filter, pengukuran aliran proses.

Hubungi Kami

PRAV：XG3051LT Pemancar tingkat cairan tekanan diferensial BERIKUTNYA：XG3051DP Pemancar jarak jauh tekanan diferensial

Pertanyaan Umum Spesifikasi Kinerja Spesifikasi Fungsional Instalasi Petunjuk Proses Koneksi Sambungan Listrik Tabel Kode Model dan Spesifikasi Spesifikasi Fisik

Q1: Parameter apa yang dapat diukur oleh XG3051DP?
A: This is a differential pressure transmitter that measures differential pressure at its core. Melalui konversi tekanan diferensial, ia dapat mengukur aliran pipa, level cairan wadah tertutup, perbedaan tekanan sebelum dan sesudah filter, dan tekanan negatif tungku. It is not possible to directly measure absolute pressure. When measuring flow, the HART square root function can be activated to output flow signals.

Q2: What is the reason for inaccurate transmitter output signal and large zero drift?
A: There are leaks, blockages, and fluid accumulation in the positive and negative pressure pipes; ② Kesalahan pengaturan migrasi jangkauan; ③ Perubahan suhu lingkungan secara tiba-tiba; ④ The membrane is subjected to overpressure impact. Prioritize checking the impulse piping and recalibrate the zero and range using a HART controller.

Q3: What are the precautions for XG3051DP two-wire wiring?
A: Mengadopsi sistem dua kabel DC24V, tanpa membedakan antara jalur sinyal positif dan negatif, beban sirkuit maksimum tidak melebihi 500 Ω; HART communication requires a circuit connected in series with a 250 Ω resistor; Strictly follow explosion-proof specifications for wiring in explosion-proof situations, and ensure reliable grounding of the casing.

Q4: What operating conditions require replacement of non 316L membranes?
A: Media yang diuji adalah media yang sangat korosif (asam kuat, alkali kuat, kandungan ion klorida tinggi), 316L akan menimbulkan korosi, dan perlu memilih lembaran film Hastelloy C, Monel atau Tantalum; Food and pharmaceutical hygiene conditions require customized hygienic membrane structures.

Akurasi referensi untuk menyesuaikan rentang
(Termasuk linearitas berbasis nol, histeresis, dan pengulangan)±0,075%
Jika TD＞10 (TD = Rentang Maksimum / Rentang Disesuaikan), keakuratannya adalah:±(0,0075 × TD)%
Akurasi keluaran akar kuadrat adalah 1,5 kali akurasi referensi linier di atas.

Pengaruh Suhu Sekitar

Kode Rentang	Efek Total dari -20℃ ~ 65℃
A	±(0,45 × TD 0,25)% × Rentang
B	±(0,30 × TD 0,20)% × Rentang
C/D/E	±(0,20 × TD 0,10)% × Rentang
Kode Rentang	Efek Total untuk -40℃ ~ -20℃ dan 65℃ ~ 85℃
A	±(0,45 × TD 0,25)% × Rentang
B	±(0,30 × TD 0,20)% × Rentang
C/D/E	±(0,20 × TD 0,10)% × Rentang
Efek Di Luar Jangkauan	±0,075% × Rentang

Efek Tekanan Statis

Kode Rentang	Kuantitas Efek
A	±(0,15% URL 0,10% Rentang) / 4MPa
B	±(0,10% URL 0,075% Rentang) / 16MPa
C/D/E	±(0,05% URL 0,05% Rentang) / 16MPa

Efek Tekanan Berlebih

Kode Rentang	Kuantitas Efek
A	±0,2% × Rentang / 4MPa
B	±0,2% × Rentang / 16MPa
C/D/E	±0,1% × Rentang / 16MPa

Stabilitas Jangka Panjang

Kode Rentang	Kuantitas Efek
A	±0,5% × Rentang/tahun
B	±0,2% × Rentang/tahun
C/D/E	±0,1% × Rentang/tahun

Efek Catu Daya: ±0,001% /10V (12-42 V DC), dapat diabaikan.

Jangkauan dan Batasan
Kode Rentang	Barang	kPa	mbar
A	Rentang	0,1 ~ 1	1 ~ 10
A	Jangkauan	−1 ~ 1	−10 ~ 10
B	Rentang	0,2 ~ 6	2 ~ 60
B	Jangkauan	−6 ~ 6	−60 ~ 60
C	Rentang	0,4 ~ 40	4 ~ 400
C	Jangkauan	−40 ~ 40	−400 ~ 400
D	Rentang	2,5~250	25 ~ 2500
D	Jangkauan	−250 ~ 250	−2500 ~ 2500
E	Rentang	20 ~ 2000	0,2 ~ 20 batang
E	Jangkauan	−500 ~ 2000	−5 ~ 20 batang

Parameter	Spesifikasi
Jangkauan Limits	Dapat disesuaikan secara bebas dalam batas atas dan bawah jangkauan. Disarankan untuk memilih kode rentang dengan rasio turndown serendah mungkin untuk mengoptimalkan kinerja.
Pengaturan Nol	Nol dan bentang dapat disesuaikan dengan nilai apa pun dalam rentang pengukuran, dengan ketentuan: Rentang Terkalibrasi ≥ Rentang Minimum
Efek Posisi Pemasangan	Perubahan posisi pemasangan sejajar diafragma menyebabkan tidak adanya penyimpangan nol. Jika posisi berubah lebih dari 90° relatif terhadap permukaan diafragma, terjadi offset titik nol dalam <0,4 kPa (dapat diperbaiki dengan penyesuaian nol). Tidak ada efek rentang.
Keluaran	2 kabel, 4~20 mA DC, komunikasi digital HART opsional.
	Linear or square-root output selectable.
	Keluaran signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarm Saat Ini	Mode alarm rendah (min): 3,7 mA
	Mode alarm tinggi (maks): 21 mA
	Mode tanpa alarm (tahan): tahan arus valid sebelum kesalahan
	Default: mode alarm tinggi
Waktu Respons	Konstanta redaman unit penguat: 0,1 detik; konstanta waktu sensor: 0,1~2 dtk (tergantung rentang & penurunan kecepatan).
	Konstanta waktu tambahan yang dapat disesuaikan: 0,1~60 detik.
	Efek keluaran non-linier (misalnya akar kuadrat) bergantung pada fungsi dan dapat dihitung.
Waktu Pemanasan	< 15 detik
Suhu Sekitar	−40 ~ 85℃
Suhu Sekitar	−20 ~ 65 ℃ (dengan LCD dan cincin-O karet fluoro)
Storage / Transport Temperature	−50 ~ 85 ℃; −40 ~ 85 ℃ (with LCD display)
Tekanan Kerja	Tekanan kerja terukur: 16 MPa / 25 MPa / 40 MPa (tiga peringkat)
Batas Tekanan Statis	Dari tekanan absolut 3,5 kPa hingga tekanan terukur. Tekanan buktinya bisa 1,5 kali lipat dari tekanan terukur, diterapkan ke kedua sisi pemancar secara bersamaan.
Batas Kelebihan Beban Searah	Unidirectional overload up to rated pressure
Kompatibilitas Elektromagnetik (EMC)	Lihat Lampiran Tabel Kompatibilitas Elektromagnetik di halaman berikutnya

Kondisi Catu Daya dan Beban
Tegangan Catu Daya	24 V, R ≤ (Us − 12 V) / Imaks kΩ
Tegangan Catu Daya	(where Imax = 23 mA)
Tegangan Catu Daya Maksimum	42 VDC
Tegangan Catu Daya Minimum	12 VDC; 15 VDC (dengan LCD lampu latar)
Rentang Beban Komunikasi Digital	250 ~ 600 Ω

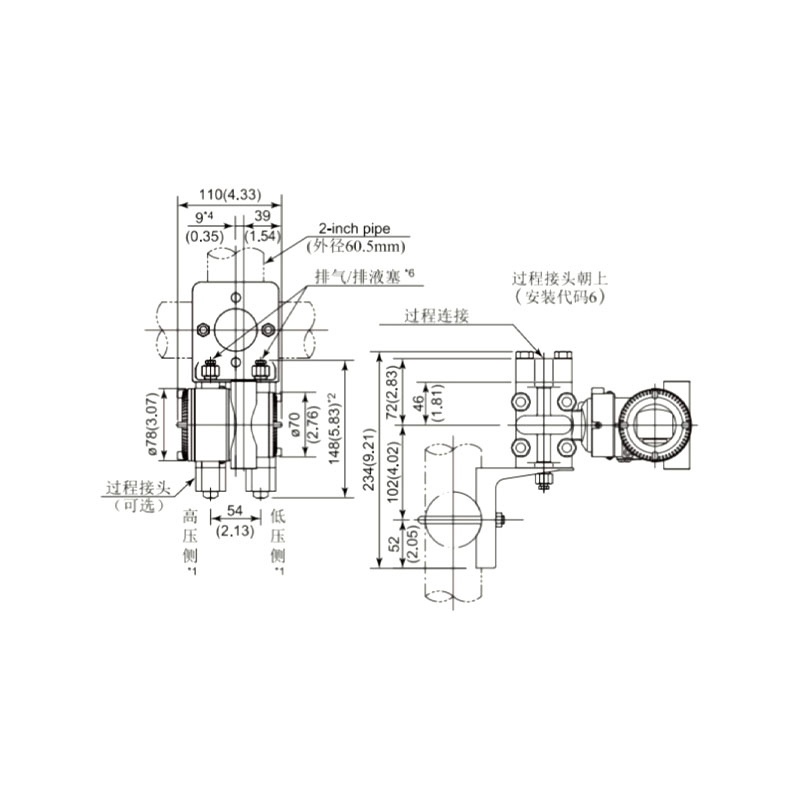

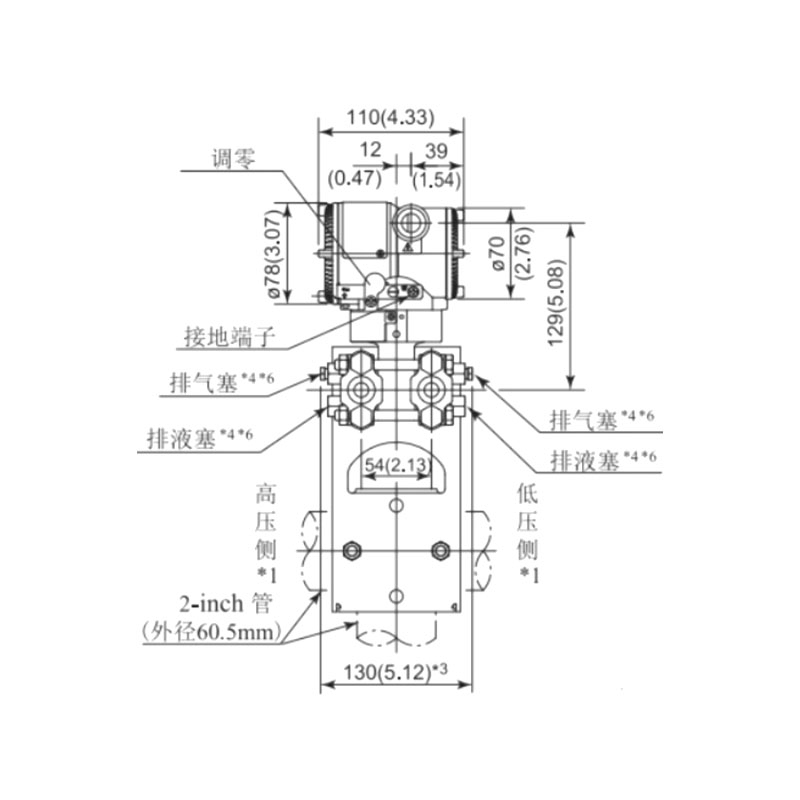

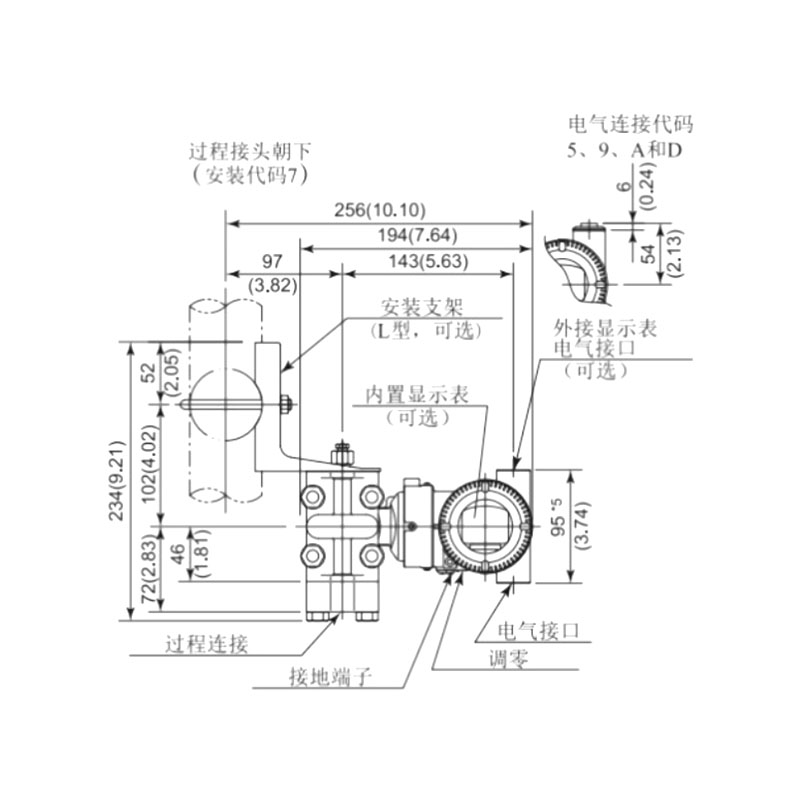

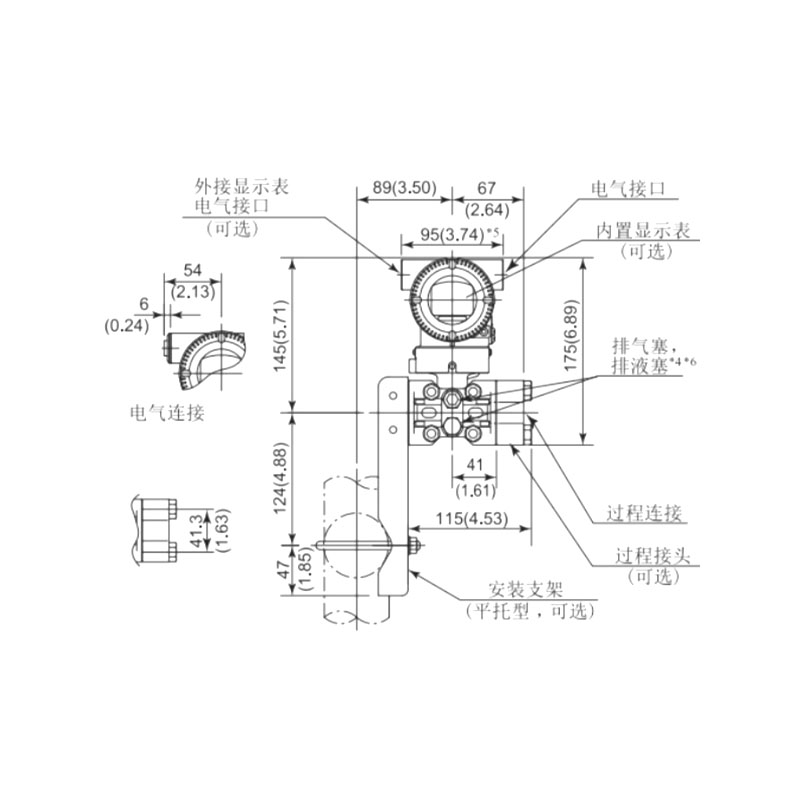

Sambungan Listrik
M20×1.5 cable gland; terminal block suitable for conductors of 0.5 ~ 2.5 mm².

Koneksi Proses
The two end faces of the process connection flange are tapped with NPT 1/4 and M10 internal threads.

Process connectivity instructions for unilateral forwarding without forwarding flanges

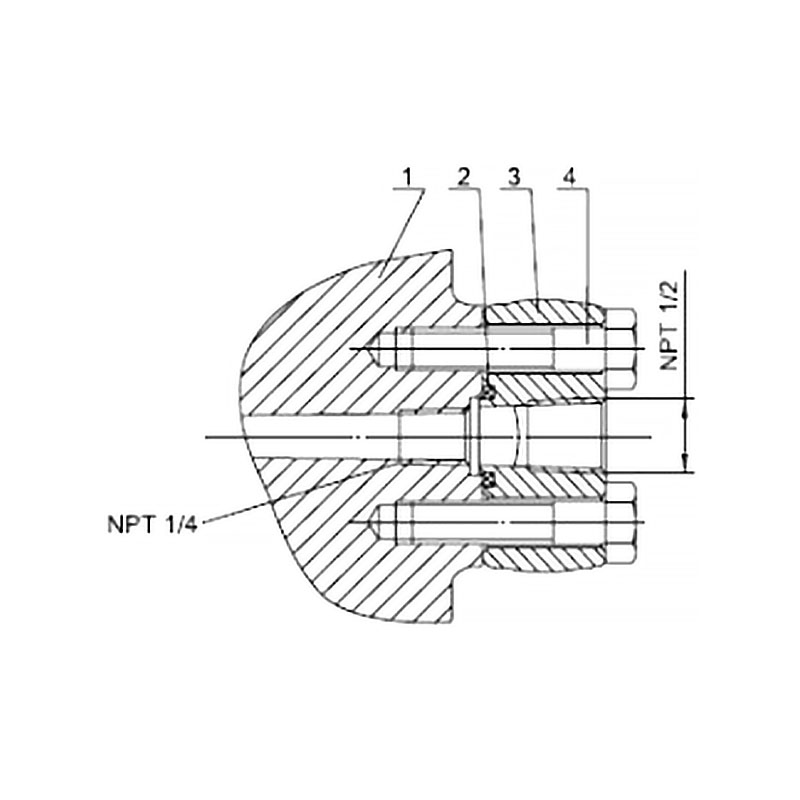

1/2-NPT Stainless Steel Elliptical Flange (Code 1)		1. Flensa Ruang Tekanan
		2. O-ring seal
		3. Sambungan Flensa Elips NPT 1/2
		4. Bolt

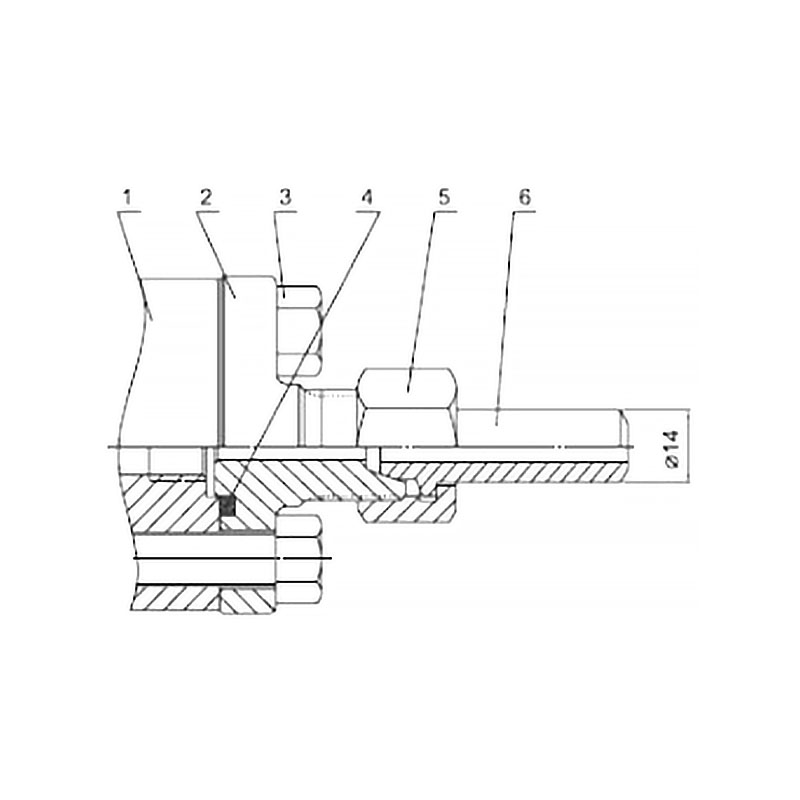

Konektor T Baja Tahan Karat M20x1.5 (Kode 2)		1. Flensa ruang tekanan
		2. Fitting berulir jantan berbentuk T M20×1,5
		3. Bolt
		4. O-ring
		5. M20×1.5 nut
		6. Tabung masuk bertekanan

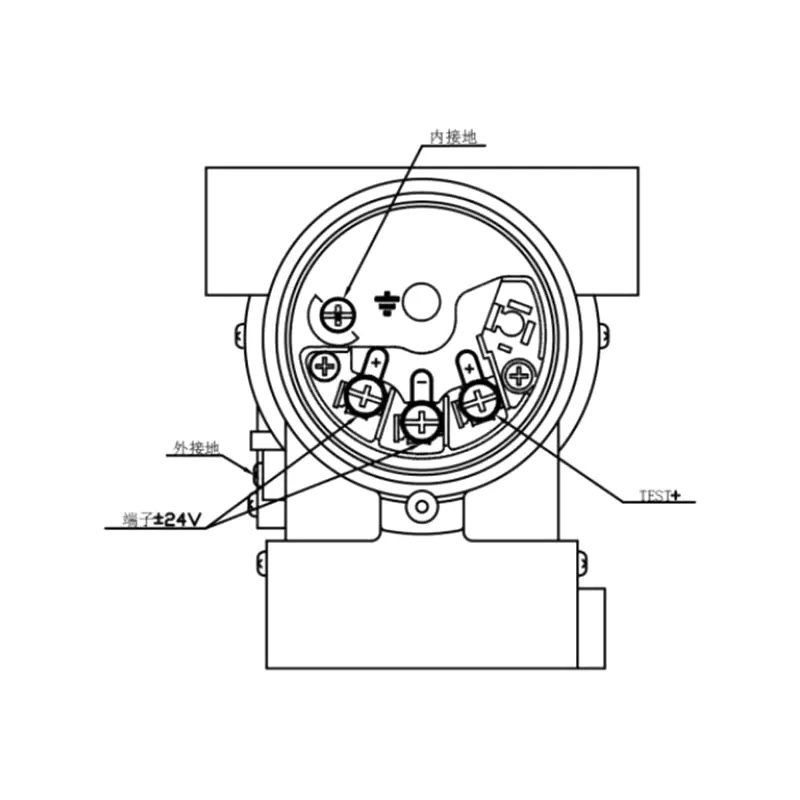

Gambar 5: Diagram Sambungan Listrik

Catatan: Fungsi antarmuka cepat setara dengan terminal sinyal.

Differential Pressure Transmitter Model Selection XG3051DP-

Akurasi

Output

Basic error ±0.05%

4–20mA dengan komunikasi HART

Basic error ±0.075%

4–20mA dengan komunikasi HART

Basic error ±0.1%

4–20mA dengan komunikasi HART

4–20mA analog output

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0.3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1.4 ~ 140bar)

Diaphragm Material

Fill Fluid

Baja Tahan Karat 316L

Minyak Silikon

Baja Tahan Karat 316L

Fluorinated Oil

Hastelloy C

Minyak Silikon

Hastelloy C

Fluorinated Oil

Baja tahan karat 316L berlapis emas

Minyak Silikon

Baja tahan karat 316L berlapis emas

Fluorinated Oil

Baja Tahan Karat 316L Dilapisi FEP

Minyak Silikon

Tantalum

Minyak Silikon

Nilai Tekanan Kerja

0,2MPa (Hanya untuk Rentang A)

7MPa (For Range A only)

16MPa

25MPa

40MPa

Koneksi Proses
