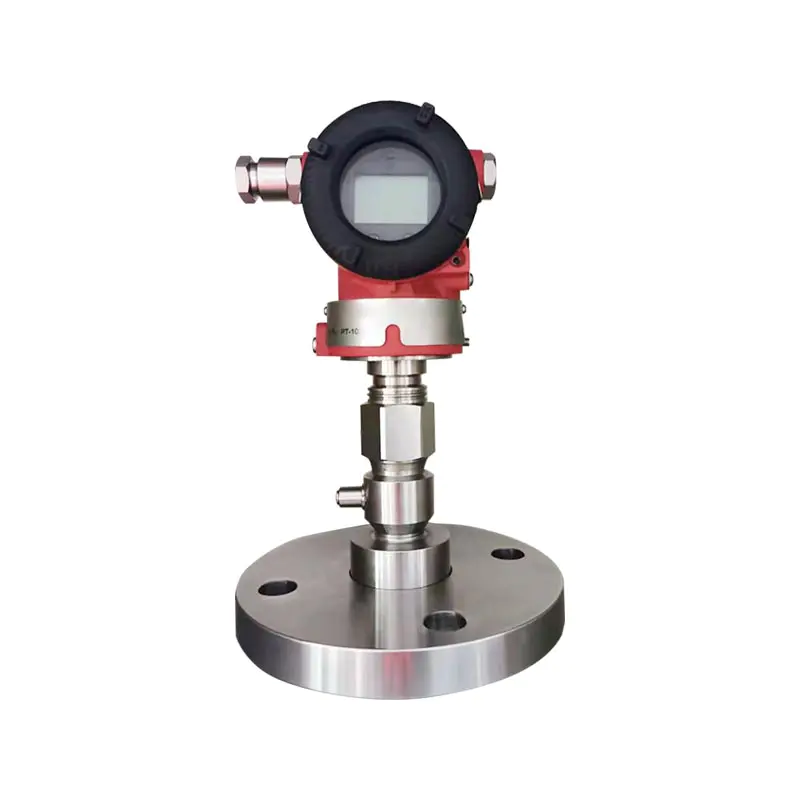

Pengenalan Produk:
Pemancar tekanan jarak jauh cerdas XG3051T mendukung pengukuran tekanan pengukur dan tekanan absolut. Ini mengadopsi struktur isolasi membran kapiler transmisi jarak jauh untuk mengisolasi media yang diukur dari badan pemancar. Ia dapat mengatasi viskositas tinggi, kristalisasi mudah, pemadatan mudah, korosi kuat, dan kondisi kerja medium suhu tinggi, mencegah penyumbatan medium dan korosi pada sensor.
Keluaran sinyal digital protokol HART 4-20mA yang ditumpangkan, akurasi tinggi, stabilitas jangka panjang yang baik, mendukung kalibrasi konfigurasi di tempat, LCD opsional di tempat, dengan perlindungan tahan ledakan, bahan diafragma yang dapat disesuaikan, mewujudkan transmisi sinyal tekanan jarak jauh.

Industri yang berlaku:
1. Industri petrokimia: pengukuran tekanan bejana reaksi dan tangki penyimpanan
2. Listrik: Pemantauan tekanan jaringan boiler dan pipa panas
3. Metalurgi : Deteksi tekanan pada proses peleburan
4. Pengolahan air: tekanan tangki pengolahan air limbah dan kimia
5. Farmasi: Kontrol tekanan tangki proses farmasi
6. Makanan dan minuman: pengukuran tekanan bahan kental
7. Industri kimia batubara: deteksi tekanan berbagai peralatan proses
8. Pembuatan kertas: pengumpulan tekanan media pulp

Hubungi Kami
PRAV：XG3051DP Pemancar jarak jauh tekanan diferensialBERIKUTNYA：XG3051T Tekanan diferensial/pemancar tekanan absolut
Pertanyaan Umum Masukan Keluaran Waktu Respons Ketentuan Umum Sambungan Listrik Tabel Kode Model dan Spesifikasi Dimensi
Q1: Kondisi pengoperasian apa yang cocok untuk pemancar jarak jauh XG3051T?
A: Cocok untuk viskositas tinggi, kristalisasi mudah, pemadatan mudah, korosi kuat, dan media suhu tinggi. Melalui membran transmisi jarak jauh dan isolasi kapiler, media dicegah memasuki badan pemancar secara langsung, mencegah penyumbatan dan korosi pada sensor. Ini mendukung dua mode pengukuran: tekanan pengukur dan tekanan absolut.

Q2: Bagaimana cara memilih antara tekanan pengukur dan tekanan absolut?
A: Pilih tekanan pengukur untuk mengukur tekanan atmosfer relatif. Saat mengukur vakum dan tekanan negatif, tekanan absolut harus dipilih sebagai referensi kondisi kerja, dan tidak dapat dicampur; jika tidak, akan terjadi kesalahan pengukuran yang signifikan.

Q3: Apa sinyal keluarannya? Bisakah saya terhubung ke perangkat genggam HART?
J: Output analog standar 4-20mA, dikombinasikan dengan protokol digital HART, mendukung konfigurasi di tempat, modifikasi jangkauan, kalibrasi titik nol pengontrol HART, dan dapat dihubungkan ke sistem DCS dan PLC.

Q4: Bagaimana cara memilih bahan untuk film transmisi jarak jauh?
J: Baja tahan karat 316L konvensional; untuk media korosif yang kuat, dapat dipilih paduan Hastelloy dan film tantalum, dan komposisi serta suhu media dapat diberikan saat pemesanan.

Parameter pengukuran: tekanan pengukur, tekanan eksotermik, ketinggian cairan.
Rentang Pengukuran
Pemancar Jarak Jauh Tekanan Pengukur Batas bawah: mulai dari -100%URL (dapat disesuaikan terus menerus)
Batas atas: hingga 100% URL (dapat disesuaikan terus menerus)
Pemancar Jarak Jauh Tekanan Absolut Batas bawah: mulai dari 0~100%URL (dapat disesuaikan terus menerus)
Batas atas: hingga 100% URL (dapat disesuaikan terus menerus)

Rentang Pengukuran

Tabel 1 — Hubungan antara Kode Rentang dan Rentang
Kode Rentang Jangkauan Minimum Jangkauan Maksimum Nilai Tekanan (Maks)
C 6 kPa 40 kPa Tekanan terukur dari flensa level
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L perut 6 kPa perut 40 kPa
M perut 25 kPa 250 kPa perut
O perut 30 kPa 3 MPa abs
Tabel 2 —  Tabel Perbandingan Flensa Jarak Jauh dan Jangkauan Minimum
Tipe Flensa Diameter Nominal Rentang Min/Maks Panjang Kapiler Maksimum
Tipe Datar DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
hari 4" 6kPa/3MPa 16m
Tipe yang Disisipkan DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
hari 4" 6kPa/3MPa 16m
Tipe Jarak Jauh yang dipasang di ulir Diameter Luar 109mm 160kPa/25MPa 10m

Kisaran minimum pemancar jarak jauh tekanan pengukur/tekanan absolut harus merupakan nilai yang lebih besar dari kisaran minimum yang ditentukan dalam Tabel 1 dan Tabel 2. Kisaran yang disesuaikan tidak boleh kurang dari kisaran minimum.
Kisaran maksimum tekanan pengukur/tekanan absolut pemancar jarak jauh harus merupakan nilai yang lebih kecil antara jangkauan maksimum badan pemancar dan tekanan pengenal flensa jarak jauh.

Sinyal Keluaran
Output HART DC 2 kabel, 4–20 mA, komunikasi digital; protokol HART ditumpangkan pada sinyal DC 4–20 mA.
Batas Sinyal Keluaran: Imin = 3,9 mA, Imax = 20,5 mA
Arus Alarm (Mode yang Dapat Dikonfigurasi)
Mode Alarm Rendah (Minimum) 3,7mA
Mode Alarm Tinggi (Maksimum) 21mA
Tanpa Mode Alarm (Tahan) Menyimpan nilai arus yang valid sebelum terjadi kesalahan
Pengaturan Standar Arus Alarm Mode Alarm Tinggi


Konstanta redaman komponen penguat adalah 0,1 s; konstanta waktu sensor dan flensa segel jarak jauh berkisar antara 0,2 ~ 6 detik, tergantung pada rentang sensor, rasio rentang, panjang kapiler, dan viskositas cairan pengisi.
Konstanta waktu tambahan yang dapat disesuaikan berkisar antara 0,1 ~ 60 detik.

Kondisi Instalasi
Pemancar jarak jauh pengukur/tekanan absolut tanpa tabung kapiler dapat dipasang langsung melalui flensa jarak jauh. Penyimpangan posisi akan menyebabkan pergeseran nol yang dapat diperbaiki. Rumah elektronik dapat berputar hingga 360°, dan sekrup set dapat menahannya di posisi apa pun.

Flensa jarak jauh pengukur/tekanan absolut terhubung ke flensa kawin yang memenuhi standar ANSI/DIN. Flensa kawin tersebut harus dilengkapi dengan gasket lunak serta baut dan mur pemasangan (baut dan mur bersifat opsional bagi pengguna).

Untuk pemancar jarak jauh pengukur/tekanan absolut dengan tabung kapiler: jika rakitan segel jarak jauh dipasang di bawah badan pemancar, perbedaan ketinggian maksimum antara rakitan segel jarak jauh dan badan pemancar harus kurang dari 5 m. Ketika tekanan pengoperasian di bawah absolut 100 kPa, pasang badan pemancar di bawah rakitan segel jarak jauh.

Jari-jari lentur minimum tabung kapiler adalah 75 mm. Penggulungan tidak diperbolehkan!

Kondisi lingkungan

Suhu Sekitar
Minimal Tergantung pada cairan pengisi
Maksimal 85℃
Dengan LCD dan segel FKM -20 ~ 65 ℃
Suhu Penyimpanan / Transportasi
Minimal Tergantung pada cairan pengisi
Maksimal 85℃
Kelembaban Relatif 0 ~ 100%
Tahan Guncangan
Akselerasi 50 gram
Durasi 11 ms
Ketahanan Getaran 2 gram hingga 500 Hz
Kompatibilitas Elektromagnetik (EMC) Lihat Tabel 4 “Lampiran EMC” di halaman berikutnya

Batas suhu batas proses sedang
Suhu sedang: -30~400°C

Tabel 3 Hubungan Cairan Isi, Suhu Operasional dan Tekanan Operasi Minimum
Isi Cairan Minyak Silikon (S) Minyak Silikon Suhu Tinggi (H) Minyak Silikon Suhu Sangat Tinggi (U) Minyak Nabati (V)
Kepadatan @25℃ 960kg/m³ 980kg/m³ 1020kg/m³ 937kg/m³
Kisaran Suhu Pengoperasian -30 ~ 200℃ -10 ~ 350℃ -10 ~ 400℃ 0 ~ 250℃
Suhu Kisaran Tekanan Pengoperasian (kPa absolut)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

Catatan: Perhatian khusus harus diberikan pada nilai apa pun yang melebihi kisaran suhu dan tekanan di atas; ini dapat dipenuhi melalui
desain khusus.

Barang Spesifikasi
Batas Tekanan Tubuh Pemancar Vakum hingga tekanan maksimum
Tekanan Nilai Flange Jarak Jauh ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Berat DN 50/2": kira-kira 7 ~ 10kg
DN 80/3": kira-kira. 8~11kg
DN 4": kira-kira 9 ~ 12kg
Performa Tahan Ledakan NEPSI tahan api: Ex dⅡC T6
Keamanan intrinsik NEPSI: Ex iaⅡC T4
Suhu Pengoperasian yang Diizinkan -40 ℃ ~ 65 ℃

Kondisi Daya dan Beban
Tegangan catu daya adalah 24V
R≤(Us-12V) /Imaks kQ 2
dimana Imaks = 23 mA
Tegangan catu daya maksimum: 42VDC
Tegangan catu daya minimum: 12VDC,15VDC (layar LCD lampu latar)
Rentang beban komunikasi digital: 250~600Q

Barang Spesifikasi
Bahan
Kapsul Ukur Baja Tahan Karat 316L
Diafragma Baja Tahan Karat 316L, Hastelloy C, Tantalum
Flensa Proses Baja Tahan Karat 304
Isi Cairan Minyak Silikon, Minyak Silikon Suhu Tinggi, Minyak Silikon Suhu Sangat Tinggi, Minyak Nabati
Perumahan Pemancar Paduan Aluminium dengan Lapisan Epoxy
Gasket Perumahan Karet Nitril (NBR)
Papan nama Baja Tahan Karat 304
Sambungan Listrik kelenjar kabel M20×1,5; terminal yang cocok untuk konduktor 0,5 ~ 2,5 mm²
Koneksi Proses Flensa segel jarak jauh mematuhi standar ANSI atau DIN. Pemasangan langsung tersedia; lihat gambar dimensi
Kelas Perlindungan Perumahan IP67
Tabel 4 Lampiran EMC
Tidak. Barang Tes Standar Dasar Kondisi Tes Tingkat Kinerja
1 Emisi Radiasi (Lungkup) GB/T 9254-2008 Tabel 5 30MHz ~ 1000MHz Lulus
2 Emisi Terkonduksi (Port Daya DC) GB/T 9254-2008 Tabel 1 0,15MHz ~ 30MHz Lulus
3 Kekebalan Pelepasan Listrik Statis (ESD). GB/T 17626.2-2006 4kV (Kontak), 8kV (Udara) B
4 Imunitas Medan Elektromagnetik RF yang Terpancar GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Imunitas Medan Magnet Frekuensi Daya GB/T 17626.8-2006 30A/m A
6 Imunitas Ledakan Transien Cepat Listrik GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Imunitas Lonjakan GB/T 17626.5-2008 1kV (Jalur ke Jalur) B
2kV (Jalur ke Bumi) (1.2us/50us)
8 Gangguan Imunitas yang Dilakukan yang disebabkan oleh medan RF GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Catatan:
(1) Tingkat Kinerja A: Kinerja tetap dalam batas spesifikasi teknis selama pengujian.
(2) Tingkat Kinerja B: Penurunan sementara atau hilangnya fungsi/kinerja dapat terjadi selama pengujian, namun unit dapat pulih secara otomatis. Status pengoperasian sebenarnya dan data yang disimpan tetap tidak berubah.

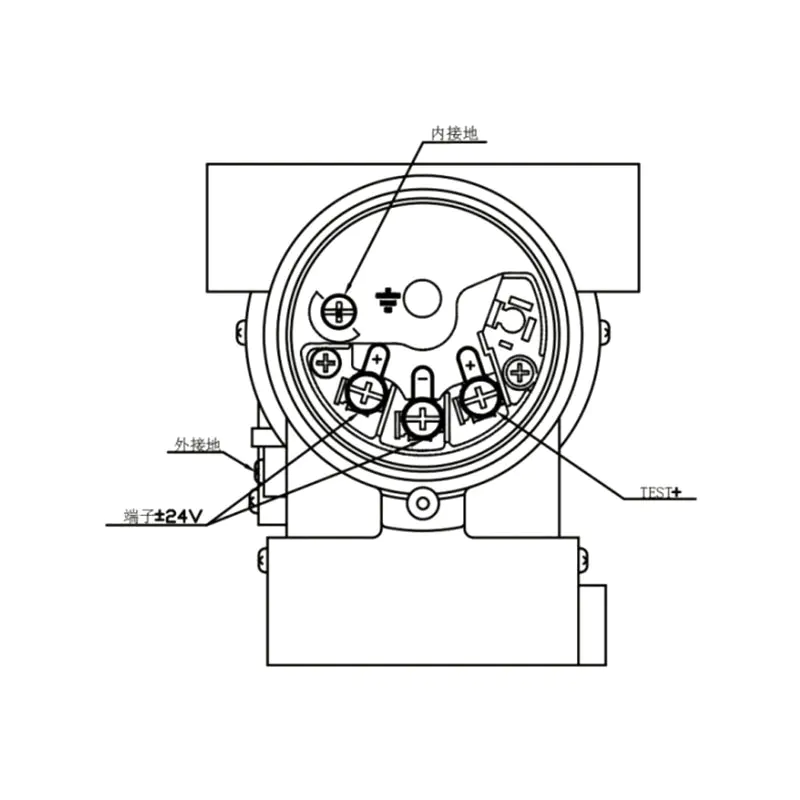

Gambar 6: Diagram Sambungan Listrik
100006

Catatan: Fungsi antarmuka cepat setara dengan terminal sinyal.

1 Pengukur Tipe Dasar/Pemancar Jarak Jauh Tekanan Absolut — Pemilihan Flange
10 Pengukur Tipe Dasar/Perakitan Segel Jarak Jauh Tekanan Absolut
1 RN- Tipe pemasangan langsung, tanpa tabung kapiler
RS- Dengan tabung kapiler
20 Koneksi Proses Diameter Nominal Tipe Wajah Segel Bahan Muka Diafragma / Segel
A DN50 DIN2501 Tipe E DIN2526 Baja Tahan Karat 316L
B DN50 DIN2502 Tipe E DIN2526 Hastelloy C
C DN50 DIN2503 Tipe E DIN2526 Tantalum
H DN80 DIN2504 Tipe E DIN2526 Baja Tahan Karat 316L
I DN80 DIN2505 Tipe E DIN2526 Hastelloy C
G DN80 DIN2506 Tipe E DIN2526 Tantalum
D DN2" ANSI B 16.5 RF ANSI B16.5 Baja Tahan Karat 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantalum
K DN3" ANSI B 16.5 RF ANSI B16.5 Baja Tahan Karat 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantalum
N DN4" ANSI B 16.5 RF ANSI B16.5 Baja Tahan Karat 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantalum
Q DN100 DIN2501 Tipe E DIN2526 Baja Tahan Karat 316L
S DN100 DIN2501 Tipe E DIN2526 Hastelloy C
T DN100 DIN2501 Tipe E DIN2526 Tantalum
30 Nilai Tekanan Standar Tekanan Flange
1 PN 1MPa/4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Deskripsi
40 F Tipe datar
H Tipe sisipan, Baja Tahan Karat 316L, panjang sisipan 50 mm
I Tipe sisipan, Baja Tahan Karat 316L, panjang sisipan 100 mm
G Tipe sisipan, Baja Tahan Karat 316L, panjang sisipan 150 mm
L Tipe sisipan, Hastelloy C, panjang sisipan 50 mm
M Tipe sisipan, Hastelloy C, panjang sisipan 100 mm
N Tipe sisipan, Hastelloy C, panjang sisipan 150 mm
Z Khusus (dibuat khusus)
50 Isi Cairan Suhu Operasional Jangkauan
S Minyak Silikon -30 ~ 200 ℃
H Minyak Silikon Suhu Tinggi -10 ~ 350 ℃
U Minyak Silikon Suhu Sangat Tinggi -10 ~ 400 ℃
V Minyak Nabati 0 ~ 250 ℃
F Minyak Fluorinasi -30 ~ 260 ℃
L Cairan Isi Suhu Sangat Rendah -100 ~ 100 ℃
Z Cairan Isi Suhu Sangat Tinggi 10 ~ 600 ℃
60 Panjang Kapiler
0 Tanpa kapiler, tipe pemasangan langsung
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Fitur Bagian Kapiler
N Tidak ada
P Kapiler dengan lapisan pelindung PVC
80 Bentuk Muka Diafragma dari Flange Proses yang Dibasahi
N Tidak ada
1 FEP (fluorinasi etilen propilena) dilapisi pada 316L (suhu ≤ 180 ℃)
2 PFA (perfluoroalkoxy) dilapisi pada 316L (suhu ≤ 260 ℃)
3 Membran PTFE ditempelkan pada diafragma (hanya tipe datar)
4 FEP dilapisi pada 316L (suhu ≤ 180 ℃) (hanya tipe yang dimasukkan)
5 PFA dilapisi pada 316L (suhu ≤ 260 ℃) (hanya tipe yang dimasukkan)
6 Perawatan tahan vakum

2 Opsi untuk Rakitan Segel Jarak Jauh Tekanan/Tekanan Absolut dengan Diafragma Internal [6]
10 Rakitan Segel Jarak Jauh dengan Diafragma Internal
RN- Tipe pemasangan langsung, tanpa kapiler
RS- Dengan kapiler
20 Koneksi Proses Diameter Nominal Tipe Wajah Segel Bahan Muka Diafragma / Segel
U DN25 DIN 2501 Tipe D DN2526 Baja Tahan Karat 316L Baja Tahan Karat 316L
V DN25 DIN 2501 Tipe D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Tipe D DN2526 Tantalum Tantalum
X DN1" ANSI B 16.5 RF Tipe ANSI B 16.5 Baja Tahan Karat 316L Baja Tahan Karat 316L
Y DN1" ANSI B 16.5 RF Tipe ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 RF Tipe ANSI B 16.5 Tantalum Tantalum
30 Nilai Tekanan Standar Flensa Baja Tahan Karat 316L
1 PN 1MPa/4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Isi Cairan Kisaran Suhu
S Minyak Silikon -30 ~ 200℃
H Minyak Silikon Suhu Tinggi -10 ~ 350℃
V Minyak Nabati 0 ~ 250℃
F Minyak Fluorinasi -30 ~ 260℃
50 Deskripsi
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Deskripsi
N Tidak ada
P Kapiler dengan lapisan pelindung PVC
70 Deskripsi
N Tidak ada
3 Diafragma ditempel dengan membran PTFE (suhu ≤200℃)
6 Perawatan tahan vakum
80 Kode Deskripsi
1 PTFE (Polytetrafluoroetilen)
2 Baja Tahan Karat 316
3 Hastelloy C
4 Tantalum

Catatan 6: Saat memilih segel transmisi jarak jauh tekanan/vakum untuk perangkat dengan diafragma internal, pertama-tama selesaikan pemilihan pengukur/pemancar vakum XG3051T, dan pilih opsi R dari baris 40 di tabel opsi XG3051T.

3 Pengukur Pemasangan Sekrup/Pemilihan Rakitan Segel Jarak Jauh Tekanan Absolut [10]
10 Pengukur Pemasangan Sekrup/Perakitan Segel Jarak Jauh Tekanan Absolut
RTW- Dengan kapiler
20 Deskripsi
U Baja Tahan Karat 316L
V Hastelloy C
W Tantalum
30 Lubang Pembilasan / Ventilasi
1 Tidak ada
0 Dengan lubang
40 Isi Cairan Kisaran Suhu
S Minyak Silikon -30 ~ 200℃
H Minyak Silikon Suhu Tinggi -10 ~ 350℃
U Minyak Silikon Suhu Sangat Tinggi -10 ~ 400℃
V Minyak Nabati 0 ~ 250℃
F Minyak Fluorinasi -30 ~ 260℃
L Cairan Isi Suhu Sangat Rendah -100 ~ 100℃
Z Cairan Isi Suhu Sangat Tinggi 10 ~ 600℃
50 Deskripsi
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Fitur Bagian Kapiler
60 N Tidak ada
P Kapiler dengan lapisan pelindung PVC
70 Bentuk Muka Diafragma Flange Basah
N Tidak ada
P Perawatan tahan vakum

Catatan 10: Saat memilih perangkat penyegel flensa kendali jarak jauh yang dipasang berulir, pertama-tama selesaikan pemilihan bagian badan pemancar tekanan pengukur/tekanan absolut XG3051T, dan pilih opsi R untuk transmisi jarak jauh di baris 40 tabel opsi XG3051T.

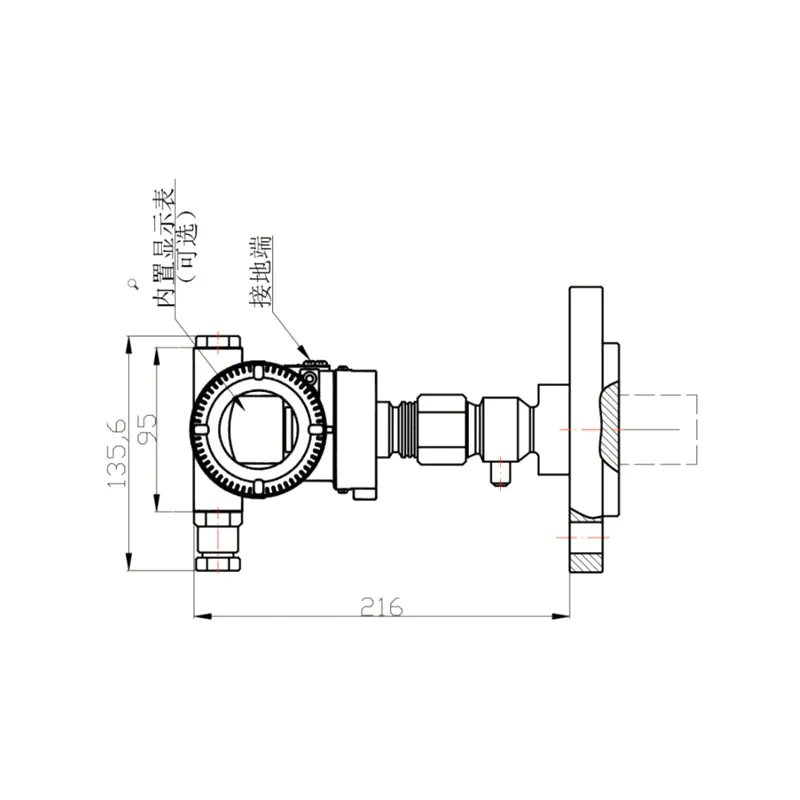

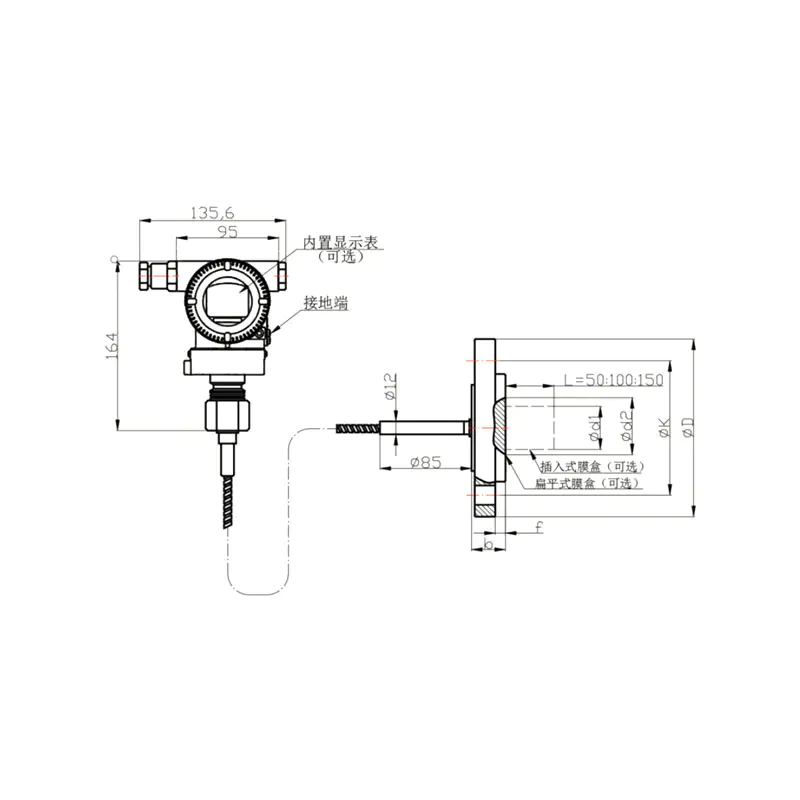

Gambar 1. Diagram Perangkat Penyegelan Jarak Jauh Tipe Dasar (Tipe RS) Gambar 2. Diagram Pemasangan Langsung Perangkat Penyegel Jarak Jauh Tipe Dasar (Tipe RN)
100051-KqgD 100042-3GnN
Diameter Nominal Nilai Tekanan ΦD ΦK Φd1 (Dimasukkan) Φd2 (Datar) Φd3 t b Baut (Jumlah) Baut (Benang)
hari50 (Segel muka DIN 2526-E, Flange DIN 2501) hal1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
hari80 (Segel muka DIN 2526-E, Flange DIN 2501) hal1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Catatan: Pengguna dapat memasang baut dan mur secara opsional.

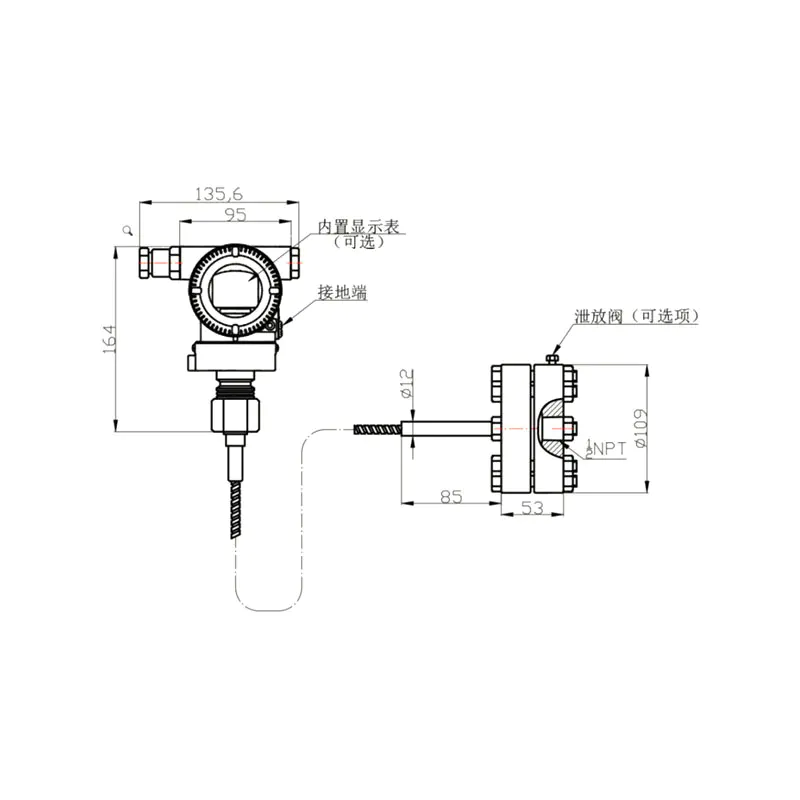

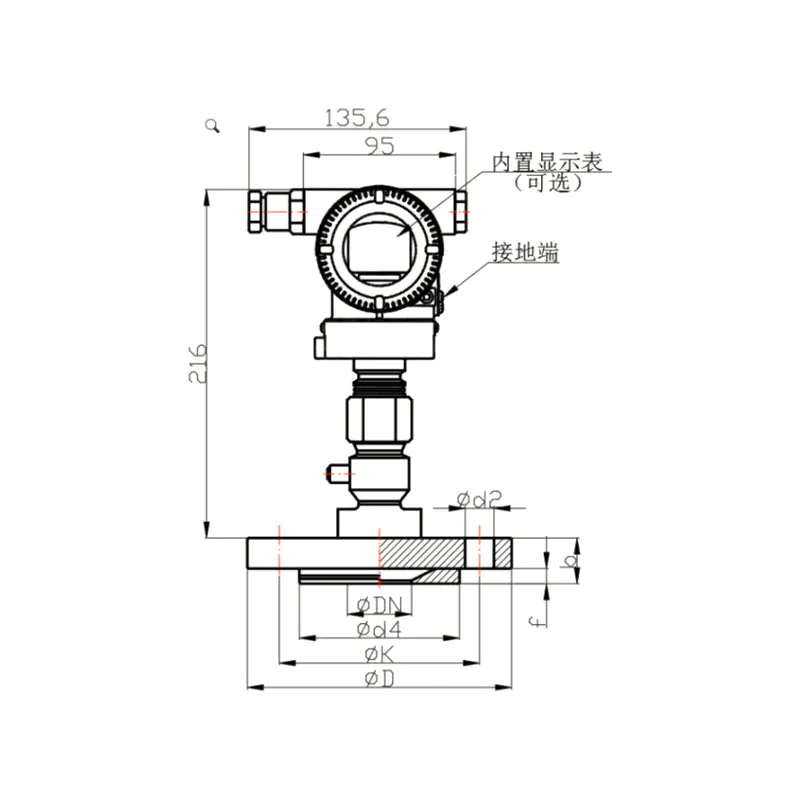

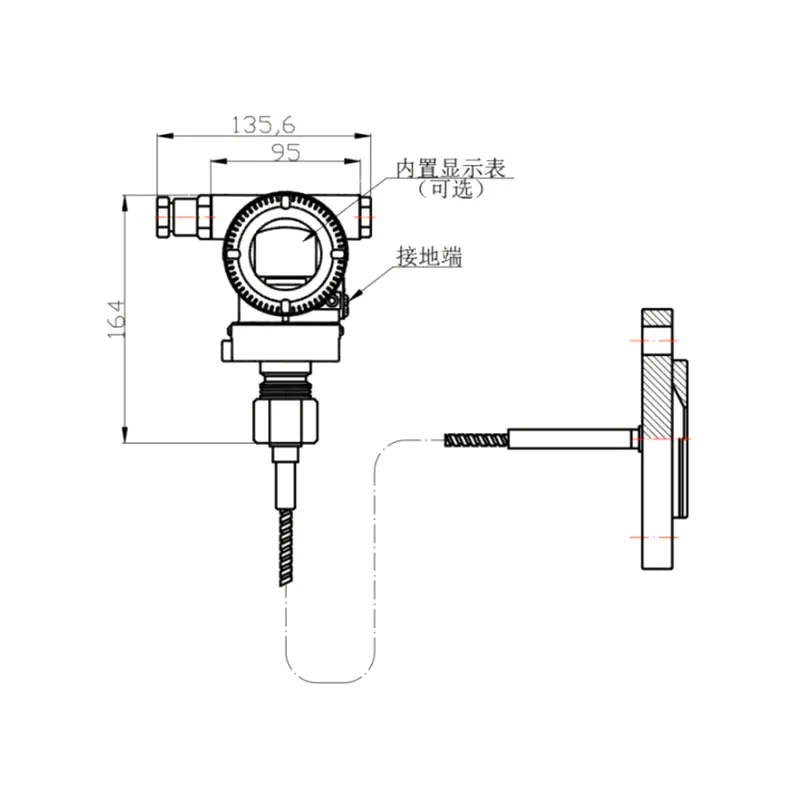

Gambar 3: Perangkat Penyegel Jarak Jauh dengan Diafragma Internal (Tipe AS) Gambar 4: Diagram pemasangan langsung perangkat segel kendali jarak jauh dengan diafragma internal (tipe UN) Gambar 5: Diagram Perangkat Penyegel Remote Control Tipe Instalasi Berulir (Tipe RTW)
100033 100015 100024
Tabel 6 Dimensi Struktur Rakitan Segel Jarak Jauh dengan Diafragma Internal untuk Sambungan DIN 2501
DN PN Dimensi, mm Berat（kg）
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Tabel 7 Dimensi Struktur Rakitan Segel Jarak Jauh dengan Diafragma Internal untuk Sambungan ANSI B 16.5
DN psi Dimensi, mm G₂ UNC Berat (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Produk Terkait

Xinguo Group Co., Ltd.
TENTANG KAMI Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. adalah perusahaan teknologi tinggi dengan anak perusahaan termasuk Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. dan Anhui Xinguo Precious Metals Co., Ltd. Didirikan pada tahun 1997, Grup ini berlokasi di Kota Tianchang, Provinsi Anhui — sebuah Kota Beradab Nasional. Ia memiliki modal terdaftar sebesar 118 juta RMB, mencakup luas tanah lebih dari 150 mu dan luas bangunan 60.000 meter persegi. Perusahaan saat ini memiliki lebih dari 300 karyawan, di antaranya lebih dari 50 orang adalah tenaga profesional dan teknis termasuk insinyur senior, insinyur, dan asisten insinyur.
The Group is a China Custom XG3051T Tekanan diferensial/pemancar jarak jauh tekanan absolut Manufacturers and XG3051T Tekanan diferensial/pemancar jarak jauh tekanan absolut Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. didedikasikan untuk memproduksi berbagai macam bahan paduan presisi dan berfungsi sebagai anggota dewan Cabang Bahan Instrumen dari Masyarakat Instrumen & Kontrol Tiongkok. Produk andalannya meliputi kabel paduan termokopel (tipe K, N, E, J, T), kabel paduan kompensasi termokopel (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), paduan pemanas resistansi tinggi, paduan ketahanan presisi, paduan tahan panas, kabel nikel murni, paduan mangan-tembaga, dan paduan Monel. Produk-produk ini banyak digunakan dalam industri penerbangan, perminyakan, teknik kimia, manufaktur mesin, tenaga dan energi.
LIHAT LEBIH LANJUT
  • 0tahun

    Didirikan pada

  • 0+mu

    Mencakup area seluas

  • 0+

    Karyawan berpengalaman

  • 0㎡

    Luas bangunan

Sertifikat
BERITA Memberi Anda
Berita Perusahaan dan Industri Terbaru
LIHAT LEBIH LANJUT
