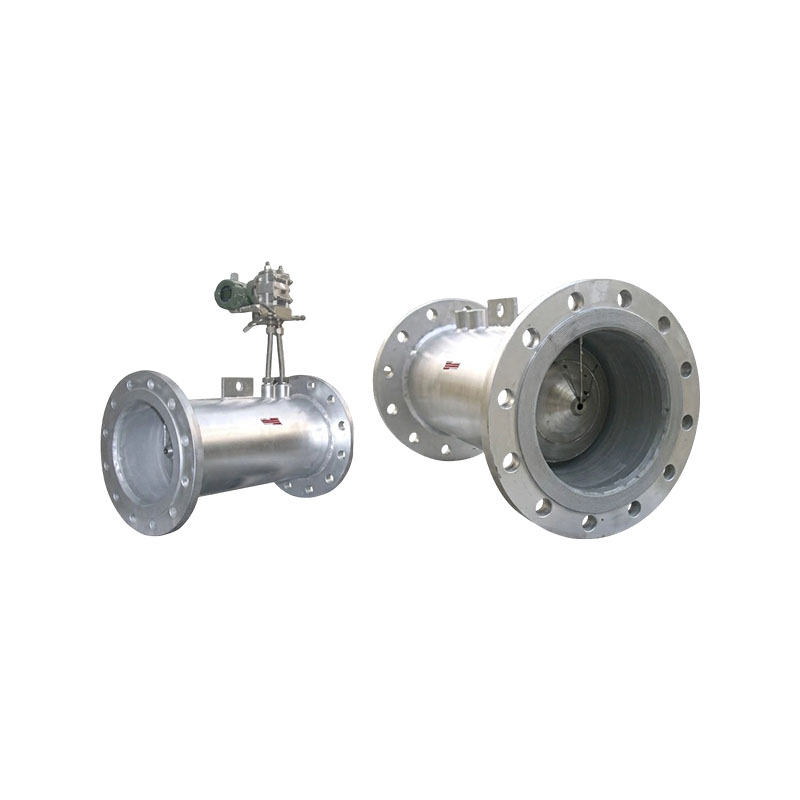

Pengukur Aliran V-notch Seri XG-V

Pengukur Aliran V-notch Seri XG-V adalah instrumen tekanan diferensial yang mengukur aliran fluida di dalam pipa berdasarkan hukum kekekalan massa dan energi. Ini secara inovatif menggunakan kerucut berbentuk V yang digantung di tengah pipa sebagai elemen pelambatan, yang memiliki keunggulan unik yaitu perbaikan mandiri dan pembersihan mandiri. Ini adalah jenis instrumen baru dengan beragam aplikasi.

Fitur Produk:
1. Fungsi pembersihan mandiri flowmeter kerucut XG-V memperlambat kecepatan aliran di tengah pipa dan mempercepat kecepatan aliran di dekat dinding pipa ketika fluida melewati kerucut berbentuk V, sehingga menyulitkan kotoran untuk mengendap pada elemen pelambatan, yang bermanfaat untuk pengukuran yang akurat dan stabil.
2. Flowmeter kerucut XG-V memiliki fungsi perbaikan diri. Kerucut berbentuk V, yang dapat memperlambat kecepatan aliran di tengah pipa dan mempercepat kecepatan aliran di dekat dinding pipa, secara efektif meningkatkan distribusi kecepatan aliran fluida, mencapai pembetulan sendiri, dan sangat memperpendek panjang pipa lurus depan dan belakang. Selama mencapai 0-3DN depan dan 0-1DN belakang, dapat digunakan.
3. Ketahanan aus yang baik, stabilitas jangka panjang yang baik, dan kemampuan pengulangan pengukuran yang tinggi.
4. Struktur khusus memiliki kehilangan tekanan yang rendah, dengan kehilangan tekanan berkisar antara 1/3 hingga 1/5 dari pelat lubang. Rasio kisarannya adalah 10:1 (khusus hingga 30:1).
5. Struktur khusus cocok untuk mengukur tekanan statis rendah dan laju aliran rendah.
6. Karena struktur flowmeter berbentuk kerucut yang unik, flowmeter ini sering digunakan sebagai mixer dalam banyak kasus.
7. Cocok untuk suhu kerja hingga 850 ° C dan tekanan hingga 42MPa. Jika bahan khusus digunakan, kisarannya bahkan lebih tinggi.
8. Demi kenyamanan pengguna, flowmeter kerucut XG-V perusahaan kami memiliki struktur terintegrasi dan terpisah.
9. Sistem flowmeter kerucut XG-V plug-in yang dipatenkan perusahaan kami memecahkan masalah tingginya biaya penggunaan sensor V-cone untuk diameter besar, mempertahankan keunggulan pengukuran V-cone, sangat memperluas bidang penerapan flowmeter V-cone, dan memecahkan masalah tekanan diferensial kecil dalam pipa berdiameter besar, yang membuat pengukuran menjadi tidak nyaman. Memiliki ekonomi yang baik, ketepatan waktu, dan stabilitas.
10. Pengukur aliran V-cone terintegrasi yang cerdas mengadopsi desain sirkuit canggih, fungsi bertenaga, konsumsi daya rendah, LCD layar besar untuk informasi aliran, dan memori internal canggih untuk memastikan keamanan data.
11. Sistem flowmeter V-cone terintegrasi dapat ditenagai oleh baterai dan 24VDC eksternal, menghasilkan 4-20 mA dan sinyal pulsa, dan memiliki protokol HART.

Nilai jual utama:
1. Persyaratan bagian pipa lurus pendek: Dilengkapi dengan efek rektifikasi medan aliran, hanya diperlukan bagian pipa lurus 0-3D hulu dan 0-1D hilir. Ini juga dapat dipasang dan digunakan untuk renovasi di lokasi dan ruang pipa yang sempit, sehingga mengurangi biaya konstruksi.
2. Cocok untuk media yang kotor dan kompleks: Struktur pelambatan annular memiliki efek meniup sendiri dan membersihkan sendiri, sehingga debu sulit menumpuk dan tersumbat. Dapat mengukur media gas, cairan, dan uap yang mengandung kotoran, rawan kerak, dan memiliki viskositas tinggi.
3. Pengukuran yang stabil dan andal: Tidak ada bagian yang bergerak, pengulangan yang baik, ketahanan aus, redaman akurasi jangka panjang yang kecil, pengukuran stabil dalam kondisi laju aliran tinggi dan rendah, rasio rentang lebar.
4. Kehilangan tekanan kecil: Dibandingkan dengan perangkat pelambatan pelat lubang, perangkat ini memiliki kehilangan tekanan yang lebih rendah, menghemat konsumsi energi sistem, dan cocok untuk diameter pipa besar dan kondisi produksi terus menerus tanpa gangguan.

Industri aplikasi:
1. Industri minyak dan gas bumi: proses pengukuran dan penyelesaian perdagangan minyak mentah, minyak sulingan, gas alam, dan media minyak dan gas yang mengandung pengotor.
2. Industri kimia dan petrokimia: pemantauan aliran gas proses, uap, media korosif, bubur, dan cairan yang mudah mengkristal.
3. Industri tenaga listrik dan tenaga panas: pengukuran aliran uap boiler, air umpan, kondensat, gas, gas buang, dll., di pembangkit listrik tenaga panas dan proyek pemanasan terpusat.
4. Industri metalurgi: Deteksi aliran media industri seperti gas tanur tinggi, gas oven kokas, sirkulasi air, udara tekan, dan bubur.
