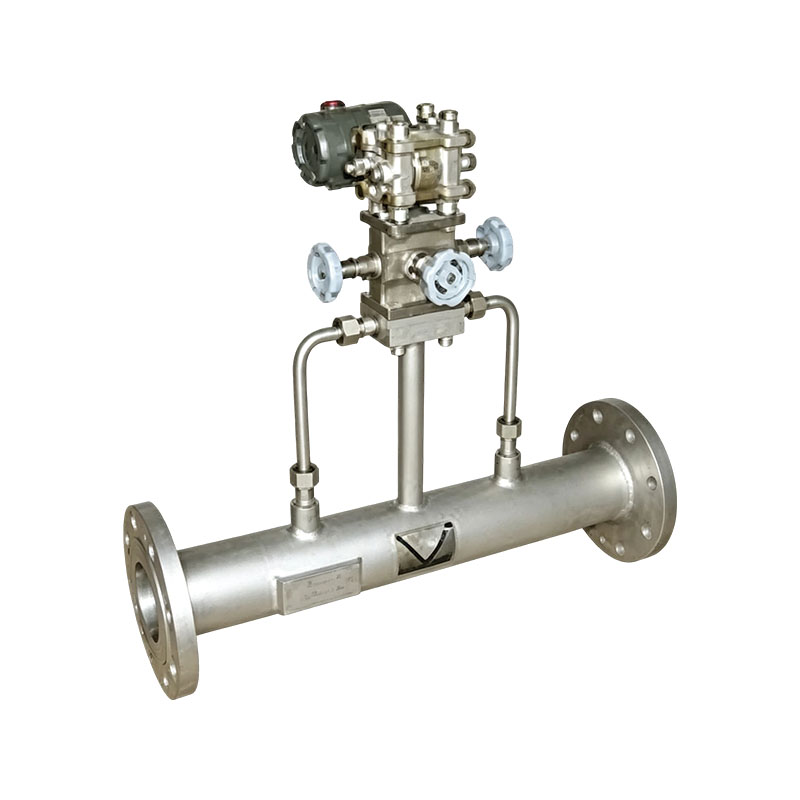

Pengukur aliran baji seri XG-LX

Sistem flowmeter baji XG-LX adalah sistem instrumen aliran tekanan diferensial generasi terbaru perusahaan kami. Memenuhi persyaratan pengukuran sebagian besar cairan, termasuk cairan bersih, gas, dan uap. Sangat cocok untuk mengukur cairan yang sulit diukur dengan pengukur aliran tradisional, seperti pulp, slurry, oil slurry, bahan bakar minyak, sisa minyak, tar batubara, dan cairan serta suspensi dengan viskositas tinggi lainnya yang rentan terhadap kristalisasi dan kotoran. Oleh karena itu, sistem flowmeter berbentuk baji banyak digunakan untuk mengukur media dengan viskositas tinggi dan bilangan Reynolds rendah di bidang-bidang seperti minyak bumi, kimia, listrik, dan industri ringan.

Fitur Produk:
1. Penggunaan komponen aliran berbentuk "V" dapat menghilangkan area stagnan dan mencegah penyumbatan pada sistem.
2. Bilangan Reynolds mempunyai penerapan yang luas, dan bahkan pada bilangan Reynolds 500, bilangan tersebut masih mempertahankan hubungan kuadrat antara tekanan diferensial dan laju aliran.
3. Mudah dipasang, digunakan, dan dirawat.
4. Akurasi pengukuran tinggi, ketidakpastian kalibrasi aliran yang diperluas: ± 0,5%~± 0,2% (kalibrasi air atau kalibrasi oli).
5. Stabilitas jangka panjang baik, dipuji oleh pengguna sebagai instrumen dengan tingkat kegagalan nol.
6. Meteran tipe terpisah satu kali; mengganti wedge (tengah) dapat memperluas jangkauan.
7. Beragam gaya:
Tipe normal: Dalam kisaran 1:10, kesalahan nonlinier dari koefisien aliran adalah ≤± 1%.
Tipe kinerja tinggi: Ketidakpastian ekspansi kalibrasi aliran dalam kisaran 1:3 adalah ± 0,5%~± 0,2%.
8. Nilai alarm tekanan berlebih dan nilai alarm tekanan rendah dapat diatur sesuai dengan situasi tekanan di tempat. Ketika situasi tekanan berlebih atau tekanan rendah terjadi selama penggunaan, instrumen akan secara otomatis membunyikan dan menyalakan alarm, yang secara efektif mencegah kecelakaan keselamatan produksi yang disebabkan oleh tekanan berlebih.

Industri aplikasi:
1. Industri petrokimia: Mengukur media dengan viskositas tinggi dan partikulat seperti minyak mentah, minyak berat, minyak sisa, bubur batubara, dll.; ini adalah instrumen pelambatan yang umum digunakan dalam peralatan pemurnian.
2. Tambang metalurgi: Digunakan untuk mengukur bubur, air pencucian batubara, dan gas tanur sembur/oven kokas; cocok untuk kondisi kerja dengan debu dan partikel padat yang tinggi.
3. Tenaga panas listrik: Bahan bakar boiler, bubur desulfurisasi, dan pemantauan aliran air abu, mampu menahan suhu tinggi dan cairan kotor.
4. Pengolahan air lingkungan: Pengukuran limbah, refluks lumpur, dan air limbah yang mengandung kotoran, dengan struktur baji self-flushing yang tidak rentan terhadap pengendapan lumpur.

Hubungi Kami
PRAV：Tidak ada artikel sebelumnyaBERIKUTNYA：Pengukur aliran Dilbar XG-DRB
Pertanyaan Umum Spesifikasi Kinerja

Q1: Apa prinsip flowmeter baji, dan apa keuntungan terbesarnya?
A: Milik flowmeter pelambatan tekanan diferensial, fluida mengalir melalui blok baji berbentuk V di dalam pipa, dan tekanan diferensial dihasilkan sebelum dan sesudah blok baji. Laju aliran dihitung berdasarkan tekanan diferensial. Keunggulan inti: Tidak ada sudut mati, efek pembilasan otomatis, terampil dalam mengukur media kotor dengan viskositas tinggi dan mengandung partikel padat, pengukuran stabil bahkan pada bilangan Reynolds rendah, dan dukungan untuk deteksi aliran dua arah.

Q2: Apa persyaratan untuk bagian pipa lurus dari flowmeter berbentuk baji?
A: Memerlukan panjang yang lebih pendek dari pelat lubang, umumnya 5D di depan dan 3D di belakang (D adalah diameter dalam pipa); Siku, katup, dan peredam dapat mengganggu medan aliran, jadi cobalah untuk menghindarinya sebisa mungkin; Selama pemasangan, sudut runcing irisan harus menghadap ke bawah untuk memastikan kelancaran aliran partikel padat dan menghindari penumpukan.

Q3: Dalam keadaan apa pengukuran lalu lintas tidak akurat?
A: Alasan umum: ① Penyumbatan, penumpukan cairan, dan kebocoran pipa tekanan; ② Keausan dan penskalaan baji mengubah area pelambatan; ③ Jangkauan pemancar dan konfigurasi parameter akar kuadrat salah; ④ Viskositas medium berbeda secara signifikan dengan kondisi kalibrasi. Prioritaskan pemeriksaan penyegelan pipa impuls dan parameter pemancar.

Q4: Apakah flowmeter baji memerlukan perawatan rutin?
A: Tidak ada bagian yang bergerak, perawatan harian yang rendah. Disarankan untuk meniup dan membersihkan pipa bertekanan secara teratur dalam kondisi padat/berdebu tinggi; Buka katup keseimbangan grup tiga katup untuk melindungi pemancar selama penghentian jangka panjang; Saat meniup pipa, flowmeter harus dilepas untuk mencegah terak las menggores permukaan blok baji dan mempengaruhi akurasi.

Spesifikasi Kinerja: (Untuk ukuran di atas DN300, silakan hubungi perusahaan kami)

Model Diameter Nominal (mm) Rasio Baji h/D Rentang Aliran (m³/jam) Panjang (mm) Tekanan Kerja (MPa) Suhu Sedang (℃) Akurasi Kalibrasi Air (atau Kalibrasi Minyak) Standar Flensa
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
