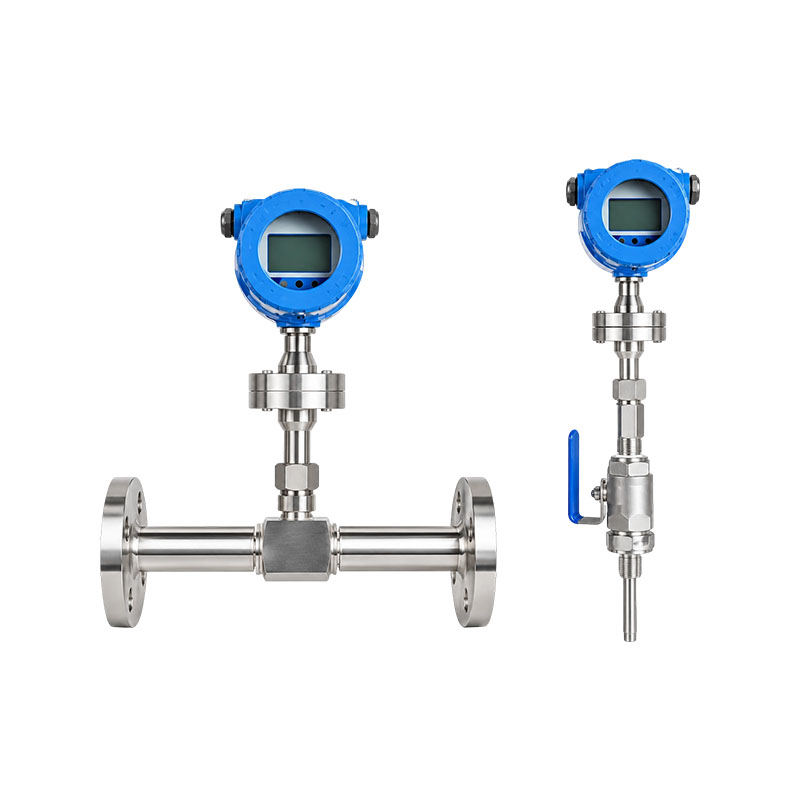

Pengukur aliran massa gas termal seri XG-RSL

Pengukur aliran massa gas termal seri XG-RSL dikembangkan berdasarkan laju penyerapan panas fluida yang berhubungan langsung dengan laju aliran massa, dan memiliki beragam aplikasi.

Prinsip Kerja:
Flowmeter/sakelar aliran seri XG-RSL adalah flowmeter berdasarkan prinsip difusi termal. Artinya, ketika suatu fluida mengalir melalui benda yang dipanaskan, jumlah panas yang hilang oleh benda yang dipanaskan sebanding dengan laju aliran fluida tersebut. Secara khusus, sensor flowmeter ini memiliki dua RTD kelas standar, satu digunakan sebagai sumber panas dan satu lagi digunakan untuk mengukur suhu fluida. Ketika fluida mengalir, perbedaan suhu antara keduanya memiliki hubungan nonlinier dengan laju aliran, dan instrumen dapat mengubah hubungan ini menjadi keluaran linier dari sinyal aliran yang diukur.

Fitur Produk:
1. Mengadopsi teknologi sensor RTD platinum yang dipatenkan dan sangat stabil;
2. Mengadopsi teknologi eksklusif "kemasan struktur seimbang" dan kompensasi mandiri untuk suhu sedang;
3. Algoritme kepemilikan yang dapat mencapai linearitas tinggi, pengulangan tinggi, dan akurasi tinggi;
4. Rasio jangkauan adalah 1000:1 dan dapat diperluas sesuai dengan kebutuhan pengguna;
5. Dapat mencapai pengukuran diameter pipa besar dan laju aliran kecil, dengan laju aliran minimum serendah nol dan resolusi 0,001m/s,
Pengukuran kecepatan aliran rendah sangat sensitif;
6. Tidak ada bagian yang bergerak; efek getaran bisa diabaikan;
7. Persyaratan bagian pipa lurus tidak tinggi, 1-2D:
8. Tidak bergantung pada suhu dan tekanan medium, dan dapat langsung mengukur laju aliran massa tanpa kompensasi suhu dan tekanan;
9. Algoritma suhu tinggi eksklusif; suhu sedang bisa mencapai 510 °C;
10. Mendukung koreksi dinamis 12 titik untuk sinyal lalu lintas, dengan koreksi 10 titik bawaan;
11. Koreksi dinamis online terhadap keluaran arus/tegangan;
12. Tidak sensitif terhadap partikel kecil seperti debu;
13. Desain dan pemilihan yang nyaman, pemasangan dan penggunaan yang mudah, bongkar muat online tanpa gangguan, dan perawatan yang mudah.

Industri aplikasi:
1. Industri minyak dan gas
Pertukaran energi; Pemulihan gas dari sumur pengisian; pengukuran gas; Analisis kualitas gas; Uji kebocoran; Pengukuran gas alam; Pemantauan Gas Obor.
2. Industri tenaga listrik
Pengukuran gas selama distribusi gas dalam sistem bahan bakar; Pengukuran berbagai gas dalam boiler dan sistem tambahan; Pengukuran gas pada kompor gas; Pengukuran hidrogen; Pengukuran udara primer dan sekunder di tanur sembur pembangkit listrik.
3. Industri kimia
Pemantauan sirkulasi asap; Pengukuran aliran gas dalam sistem pengambilan sampel; Pengukuran aliran gas dari kipas angin induksi; Pengukuran gas amonia di pabrik pupuk; Pengukuran berbagai laju aliran gas di pabrik baterai.
4. Industri metalurgi
Pengukuran pengisian gas di pabrik baja; Pengukuran gas tanur sembur di pabrik besi; pengukuran gas oven kokas di pabrik kokas; pengukuran dan pengendalian gas tungku pemanas (gas tanur tinggi, gas kokas, gas alam, dll.) di pabrik pengerolan baja; Pengendalian gas seperti hidrogen, oksigen, dan amonia dalam tungku pendinginan perlakuan panas.
5. Industri pulp dan kertas
Pengukuran gas dalam sistem pengolahan air limbah; Pemantauan aliran asap; Boiler memulihkan udara sekunder/tersier; Pengukuran pasokan gas dan udara untuk boiler.
6. Industri makanan dan farmasi
Penambahan udara segar pada saat operasi pengolahan; pengolahan CO2 di tempat pembuatan bir; Laju aliran udara panas dalam botol sterilisasi; Pengukuran laju aliran gas selama proses oksidasi termal; Sistem ventilasi; Asupan boiler, gas buang, dan kontrol proses.
7. Perlindungan Lingkungan
Pengukuran gas selama proses pemanfaatan biogas; Pengukuran gas klor selama proses pengolahan klor; Pengukuran gas di tangki aerasi selama proses pengolahan limbah; Pantau emisi SO2 dan NOX dari knalpot cerobong asap.
8. Industri lainnya
Pengukuran udara terkompresi pabrik; Proses pembakaran bubuk batubara dengan bahan bakar yang dikontrol rasio bubuk/gas; Pengendalian Aliran Gas Panas dari Mesin Gerinda Vertikal pada Industri Semen.

Hubungi Kami
PRAV：Flowmeter seimbang tipe XG-PHLBERIKUTNYA：Pengukur Aliran Diferensial Tekanan Dinamis Tipe XG-DBL
Pertanyaan Umum Spesifikasi Kinerja

Q1: Apakah pengukur aliran massa gas termal memerlukan kompensasi suhu dan tekanan?
J: Tidak perlu. Hal ini didasarkan pada prinsip difusi termal untuk mengukur secara langsung laju aliran massa gas, yang tidak terpengaruh oleh fluktuasi suhu dan tekanan gas. Ini dapat secara langsung menampilkan laju aliran volume kondisi standar, menghilangkan kebutuhan akan modul kompensasi suhu dan tekanan tambahan.

Q2: Dapatkah tetesan cairan, kelembapan tinggi, atau media uap diukur?
A: Tidak dapat mengukur uap atau cairan; Hanya cocok untuk fase gas kering. Jika gas membawa sejumlah besar tetesan cairan kental, cairan yang menempel pada sensor akan mengubah karakteristik pembuangan panas, menyebabkan pembacaan menyimpang dan bahkan merusak probe. Disarankan untuk memasang pemisah gas-cair di bagian depan untuk kondisi basah.

Q3: Apakah perubahan komposisi gas mempengaruhi akurasi pengukuran?
J: Saya akan melakukannya. Instrumen diatur sesuai dengan parameter konduktivitas termal gas kalibrasi (seperti udara, nitrogen) ketika meninggalkan pabrik. Perubahan komposisi gas dan konduktivitas termal akan menyebabkan kesalahan. Kondisi kerja dengan komponen yang sering berubah memerlukan pengaturan ulang parameter media atau kalibrasi ulang.

Q4: Apa saja persyaratan untuk memasang bagian pipa lurus?
A: Umumnya, diperlukan bagian pipa lurus hulu ≥ 10D dan hilir ≥ 5D, dengan D adalah diameter dalam pipa. Siku, katup, dan peredam di bagian hulu dapat mengganggu medan aliran, sedangkan memperpendek bagian pipa lurus dapat menyebabkan fluktuasi aliran dan penurunan akurasi. Hindari getaran kuat dan penumpukan cairan selama pemasangan.

Barang Spesifikasi
Rentang Pengukuran 0–120 Nm/s (20°C, 101,33 kPa)
Akurasi ±1% pembacaan, ±0,5% skala penuh
Rasio Penurunan Biasanya 100:1 (tergantung pada rentang aliran yang dikalibrasi)
Kisaran Diameter Pipa 10mm – 6000mm
Aplikasi Cocok untuk berbagai gas tunggal atau campuran; berdebu, sarat pasir, lembab, dan berbagai gas korosif
Suhu Sekitar −40°C hingga 85°C (tanpa tampilan); −30°C hingga 70°C (dengan tampilan); kelembaban <90% RH
Suhu Sedang −40°C hingga 100°C; −40°C hingga 200°C; −40°C hingga 450°C; −40°C hingga 510°C
Diameter Sensornya φ3, φ2.5
Diameter Probe tipe penyisipan φ19 (standar), φ16, φ12
Bahan Sensor Baja tahan karat 316, Hastelloy, titanium
Bahan Probe (selubung pelindung) Baja tahan karat 316 (standar), Hastelloy
Pengukuran Aliran Pengukuran aliran medium dua arah
Keluaran Analog Aliran: 4–20 mA DC; Suhu: 4–20 mA DC; maks. memuat 1000 Ω
Keluaran Pulsa Output pulsa total
Linearisasi Koreksi nonlinier keypad 12 segmen; Koreksi nonlinier bawaan 10 segmen
Komunikasi Keluaran serial RS232 / RS485
Catu Daya 24VDC/600 mA; 220 VAC / 2W; 110 VAC / 3 W
Alarm 1–2 keluaran relai, 5 A / 220 V, 5 A / 30 VDC; dapat diprogram dengan keypad
Layar LCD LCD layar besar: aliran sesaat 7 digit, aliran total 8 digit
Tekanan Proses 1,6 MPa (maks. 20 MPa)
Tipe Instalasi Jenis penyisipan (fitting kompresi, katup bola fitting kompresi, sambungan flensa); tipe inline (flensa, koneksi berulir)
Peringkat tahan ledakan Aman secara intrinsik (ia II CT5); tahan api (Ex d II CT4)
Peringkat Perlindungan IP65

XG-RSL Pengukur Aliran Massa Gas Termal
Diameter Nominal —XXX 100 berarti DN100
Tipe Pemasangan G Tipe sebaris
C Jenis penyisipan 1 Koneksi benang
2 Koneksi flensa
3 Sambungan katup bola flensa
Kisaran Suhu 1 -40℃ ~ 100℃
2 -40℃ ~ 200℃
3 -40℃ ~ 450℃
4 -40℃ ~ 510℃
Tekanan Nominal A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Kondisi Proses 0 Standar
1 Tahan korosi
2 Tahan ledakan
3 Suhu tinggi
Keluaran Sinyal 1 Tidak ada keluaran
2 4~20mA
3 MODBUS RS485
Catu Daya 1 AC 220V
2 24VDC
