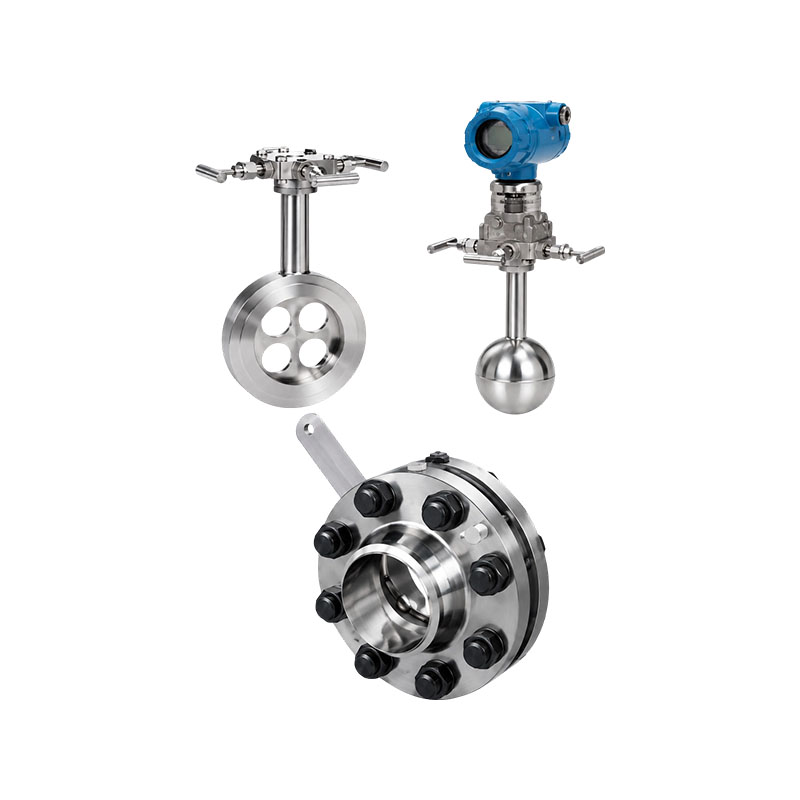

Pengukur aliran seimbang tipe XG-PHL telah sangat meningkatkan perangkat pelambatan tradisional dan memiliki karakteristik rektifikasi seimbang yang signifikan. Perangkat pelambatan tradisional hanya memiliki satu bukaan aliran, yang menyebabkan fluida kehilangan aliran idealnya setelah pelambatan, sehingga tidak sepenuhnya memanfaatkan keunggulan pengukur aliran tekanan diferensial. Pengukur aliran seimbang berlaku untuk hampir semua pengukuran fluida dan mewakili revolusi dalam teknologi pengukuran fluida. Saat ini, pengukur aliran seimbang telah banyak digunakan di industri seperti minyak bumi, kimia, metalurgi, listrik, gas alam, dan pengolahan air.
Prinsip Kerja:
Pengukur aliran seimbang adalah pengukur aliran tekanan diferensial revolusioner yang bekerja dengan prinsip yang sama seperti pengukur aliran tekanan diferensial lainnya, berdasarkan prinsip konversi energi dalam pipa tertutup; dalam kondisi fluida ideal, laju aliran dalam pipa sebanding dengan akar kuadrat dari tekanan diferensial. Laju aliran dalam pipa dapat dihitung berdasarkan persamaan Bernoulli dengan mengukur nilai tekanan diferensial. Sensor aliran seimbang adalah penyearah pelambatan cakram berpori yang dipasang pada penampang pipa, dengan ukuran dan distribusi setiap lubang disesuaikan berdasarkan formula khusus dan data pengujian, yang dikenal sebagai nomor lubang. Ketika cairan melewati lubang fungsional disk, itu akan diseimbangkan dan diperbaiki; pusaran akan diminimalkan, dan perkiraan fluida ideal akan terbentuk. Melalui alat pengukur tekanan, sinyal tekanan diferensial yang stabil dapat diperoleh, dan laju aliran volume dan laju aliran massa dapat dihitung berdasarkan persamaan Bernoulli.
Fitur Produk:
1. Linearitas tinggi dan pengulangan yang baik. Sensor aliran seimbang memiliki struktur berpori simetris, yang dapat menyeimbangkan medan aliran, mengurangi arus eddy, getaran, dan gangguan sinyal. Stabilitas medan aliran sangat meningkat, dan linearitasnya 5-10 kali lebih tinggi dibandingkan pelat lubang. Pengulangannya meningkat sebesar 54%, yaitu 0,15%. Dari kinerja komprehensifnya, pengukur aliran seimbang termasuk dalam kategori pengukur aliran kelas atas.
5: Ketika rasio rentang adalah 1, linearitas dapat mencapai ± 0,3%;
7: Ketika rasio rentang adalah 1, linearitas dapat mencapai ±0,5%.
10: Jika rasio rentangnya 1, linearitasnya bisa mencapai ± 1,0%.
2. Persyaratan rendah untuk bagian pipa lurus. Karena medan aliran yang stabil dan kecepatan pemulihan tekanan dua kali lipat dibandingkan pelat lubang, sensor aliran seimbang sangat mengurangi persyaratan untuk bagian pipa lurus. Bagian pipa lurus depan dan belakang umumnya 3D dan 1D, dengan panjang minimal kurang dari 0,5D, sehingga menghilangkan banyak bagian pipa lurus, terutama yang terbuat dari bahan khusus dan mahal.
3. Mengurangi kehilangan tekanan permanen. Desain seimbang simetris berpori mengurangi gaya geser turbulen dan pembentukan pusaran, mengurangi kehilangan energi kinetik, dan mengurangi kehilangan tekanan permanen sebesar 2,5 kali dibandingkan pelat lubang pada kondisi pengukuran yang sama, sehingga menghemat banyak biaya energi pengoperasian. Ini adalah instrumen hemat energi yang layak untuk dipromosikan secara luas.
4. Tahan terhadap kotoran dan tidak mudah tersumbat. Desain keseimbangan simetris berpori mengurangi pembentukan gaya geser dan pusaran turbulen, sangat mengurangi pembentukan zona mati, memastikan kelancaran media kotor melalui banyak lubang, dan mengurangi kemungkinan penyumbatan lubang cairan. 5. Bisa langsung mengganti pelat lubang. Cara penggunaan dan tampilannya sama dengan orifice plate, sehingga dapat langsung diganti tanpa adanya perubahan pada pipa atau instrumen terkait. Sangat cocok untuk transformasi EMS pengukuran energi di seluruh pabrik untuk menggantikan pelat lubang dengan pengukur aliran seimbang.
6. Rentang pengukuran aliran lebar. Berdasarkan hasil percobaan, seimbangkan kinerja flowmeter sehingga laju alirannya berkisar dari minimum hingga supersonik, dengan bilangan Reynolds minimum di bawah 200 dan bilangan Reynolds maksimum lebih besar dari 107; Nilai beta dapat dipilih dari 0,5 hingga 0,90.
7. Stabilitas jangka panjang baik. Karena pengurangan signifikan dalam gaya geser turbulen, gesekan langsung antara medium dan elemen pelambatan sangat berkurang, dan nilai β-nya tetap tidak berubah untuk waktu yang lama. Keseluruhan instrumen tidak memiliki bagian yang dapat digerakkan, sehingga dapat menjaga kestabilannya dalam waktu yang lama.
8. Dapat mengukur media bersuhu tinggi dan bertekanan tinggi. Seperti pelat lubang dan perangkat pelambatan lainnya, suhu dan tekanan kerja bergantung pada material dan tingkat pipa serta flensa. Suhu kerja bisa mencapai 850 ° C, dan tekanan kerja bisa mencapai 42MPa.
9. Dapat mengukur kotoran dalam kondisi kerja yang kompleks. Karena desain strukturalnya yang unik, ia memiliki kinerja khusus dan dapat melakukan dua fase gas-cair, berbagai gas campuran (seperti gas, biogas, gas batubara, dll.), berbagai gas bersuhu rendah (seperti LNG, nitrogen cair, oksigen cair, hidrogen cair, klorin cair, etilen cair, gas minyak cair, dll.), media dua fase gas-cair (seperti uap air), bubur, aliran air multifase, aliran air bergetar, media interferensi elektromagnetik, dan aliran dua arah (karena flowmeter keseimbangan benar-benar simetris di kedua sisi).
Industri aplikasi:
1. Industri petrokimia: Pengukuran laju aliran cairan, gas, dan uap
2. Daya termal: pengukuran uap boiler, sirkulasi air, dan gas
3. Metalurgi: gas tanur sembur, air pendingin, gas proses
4. Pengolahan air: air limbah industri, air murni, udara bertekanan
