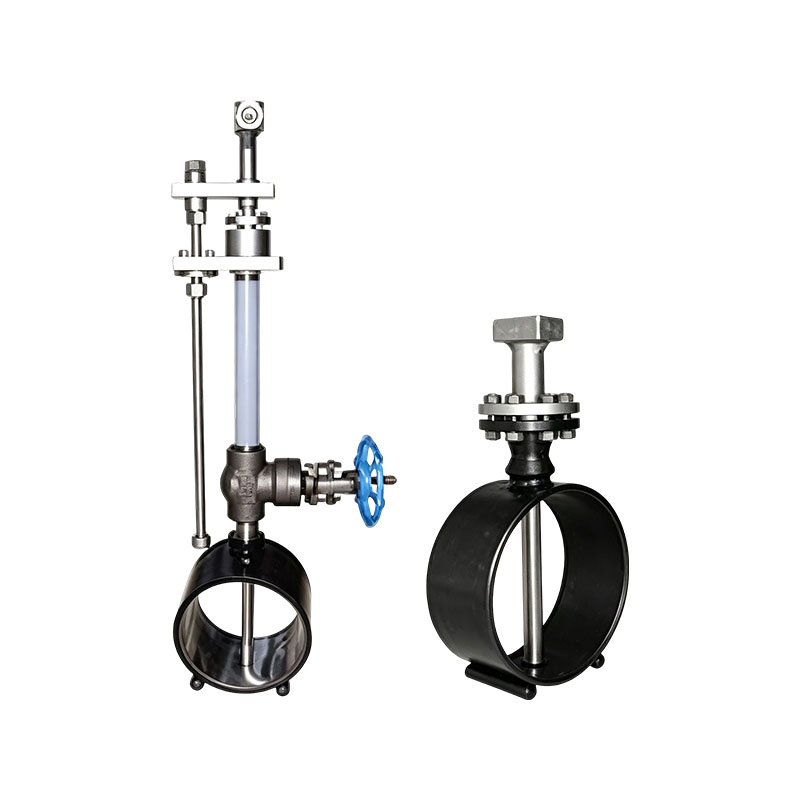

Pengukur aliran Dilbar XG-DRB

Pengukur aliran seragam Dearbar XG-DRB adalah pengukur aliran plug-in jenis baru yang menggunakan prinsip tekanan diferensial untuk pengukuran aliran dan mengikuti persamaan Bernoulli: Q=KxCx root DP. Saat ini diakui secara internasional sebagai pengukur aliran yang paling akurat, dapat diulang, dan andal untuk deteksi aliran satu kali. Strukturnya yang sederhana, perakitan dan pembongkaran yang mudah, kehilangan tekanan yang rendah, serta biaya penggunaan dan pemeliharaan yang rendah menjadikannya pengukur aliran yang hemat energi dan ekonomis yang layak untuk dipromosikan dan digunakan. Khususnya dalam kasus pipa dengan diameter lebih besar dari 200 milimeter, keuntungan dari pengukur aliran tabung rata-rata lebih jelas. Banyak digunakan dalam industri seperti listrik, metalurgi, dan petrokimia.

Prinsip Kerja:
Pengukur aliran kecepatan konstan XG-DRB Dearbar mengukur aliran melalui tekanan diferensial yang dihasilkan sebelum dan sesudah probe penginderaan uniknya. Ketika fluida mengalir melalui probe, area distribusi tekanan tinggi dihasilkan di bagian depan, yang sedikit lebih tinggi dari tekanan statis pipa. Menurut prinsip persamaan Bernoulli, kecepatan fluida meningkat ketika mengalir melalui probe, dan area distribusi tekanan rendah dihasilkan di bagian belakang probe, di mana tekanannya sedikit lebih rendah daripada tekanan statis pipa. Setelah fluida tekanan diferensial mengalir melalui probe, vortisitas muncul di kedua sisi probe, dan vakum parsial dihasilkan di bagian belakang probe. Tekanan tinggi rata-rata di area bertekanan tinggi ditransfer ke ruang tekanan positif dari instrumen tekanan diferensial melalui saluran probe bertekanan tinggi; Tekanan rendah rata-rata di area bertekanan rendah ditransmisikan ke ruang tekanan negatif pada instrumen tekanan diferensial melalui saluran probe bertekanan rendah. Instrumen tekanan diferensial mengukur perbedaan antara rata-rata tekanan tinggi dan rata-rata tekanan rendah, dan setelah perhitungan akar kuadrat, ini mencerminkan besarnya kecepatan aliran rata-rata fluida. Kecepatan aliran rata-rata sebanding dengan laju aliran dan kemudian dapat digunakan untuk menghitung laju aliran volume atau laju aliran massa fluida dalam pipa.

Fitur Produk:
1. Berbagai media aplikasi dan rentang pengukuran yang luas. Cocok untuk berbagai cairan (gas, cairan, uap), dengan diameter berkisar antara 38mm hingga 15000mm, tekanan maksimum 40MPa, dan suhu maksimum 550 ° C atau lebih tinggi. Bila diperlukan, juga dapat menjamin ± 0,1%, terutama cocok untuk pengendalian proses industri;
2. Struktur sederhana dan ringan;
3. Mudah dipasang dan dibongkar, berbiaya rendah, dan dapat dipasang serta dipelihara secara online;
4. Persyaratan rendah untuk bagian pipa lurus. Persyaratan panjang bagian pipa lurus relatif rendah dibandingkan dengan pelat orifice, umumnya sekitar 10 sampai 25 kali diameternya;
5. Kehilangan tekanan rendah dan penghematan energi yang signifikan. Kehilangan tekanan yang tidak dapat dipulihkan adalah 2% hingga 15% dari kehilangan tekanan sinyal, yang hanya sepersepuluh dari kehilangan tekanan yang tidak dapat dipulihkan pada pengukur aliran lubang yang umum digunakan. Biaya pengoperasian tahunan adalah 1/40 hingga 1/50 pelat lubang;
6. Koefisien fluida konstan (K), sinyal pengukuran stabil, dan fluktuasi kecil;
7. Akurasi tinggi dan stabilitas jangka panjang yang baik;
8. Pengukuran tekanan probe itu sendiri anti-pemblokiran, dan probe dirancang dengan struktur kekuatan tinggi rongga ganda satu bagian;
9. Antarmuka manusia-mesin yang ramah, kepala meteran LCD yang dapat diputar 360 derajat; Ini dapat menampilkan laju aliran sesaat, laju aliran kumulatif, persentase diagram batang, dll.

Area aplikasi utama:
1. Pengukuran udara primer dan sekunder pada pembangkit listrik
2. Pengukuran gas tanur sembur;
3. Pengukuran etana, etilen, gas alam, dll;
4. Pengukuran gas, nitrogen, oksigen, dll;
5. Pengukuran udara terkompresi:
6. Pengukuran steam jenuh, steam bertekanan tinggi dan rendah:
7. Pengukuran air keran, sirkulasi air, dll.
