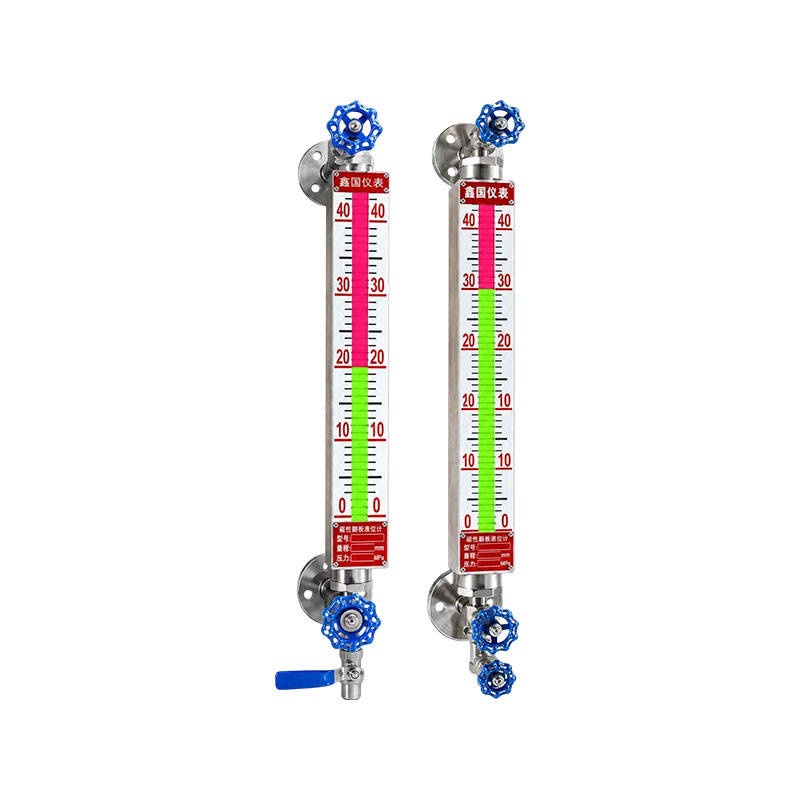

Pengukur level tabung kuarsa UGS/UNS

Pemancar jarak jauh UQZ-08 terdiri dari sensor level cairan dan modul konversi. Sensor pemancar dipasang dalam bentuk bundel di bagian luar tabung utama pengukur level pelampung magnetik tipe UZ, sehingga berada dalam sistem kopling magnetik yang sama dengan pengukur level. Ketika pelampung magnet bergerak naik dan turun mengikuti ketinggian cairan, kelompok chip pegas kering yang sesuai dengan posisi ketinggian cairan dipengaruhi dan diaktifkan oleh medan magnet di dalam pelampung, dan nilai rantai resistansi berubah. Sinyal resistansi yang diubah diubah menjadi keluaran sinyal standar dua kabel 4-20mADC melalui modul konversi. Sinyal ini dapat dengan mudah digunakan bersama dengan instrumen kontrol cerdas industri mikrokomputer perusahaan kami atau dihubungkan ke instrumen sekunder lainnya untuk mencapai tujuan tampilan, kontrol, penyesuaian, dan alarm. Terdapat kenop penyesuaian posisi nol dan kenop penyesuaian skala penuh pada papan sirkuit di dalam rumah pemancar, yang dapat dengan mudah menentukan posisi nol dan posisi titik skala penuh.

Fitur Produk:
Struktur sederhana, pemasangan mudah, kinerja andal, ketahanan korosi, tahan ledakan, dan tampilan jernih.

Industri aplikasi utama:
1. Industri petrokimia
Peralatan petrokimia, kilang, bejana reaksi kimia, pengukur media korosif suhu tinggi, bahan kental yang mudah dikristalkan, ketinggian cairan tangki, tekanan diferensial menara, tekanan pipa proses, isolasi transmisi jarak jauh diafragma untuk menghindari kontak langsung media dengan badan pemancar.
2. Industri tenaga listrik (tenaga termal/kogenerasi)
Ketinggian cairan drum ketel, deaerator, pemanas bertekanan tinggi dan rendah, mengukur uap suhu tinggi dan air ketel; Pemantauan tekanan dan ketinggian cairan pada sistem pengolahan air pembangkit listrik terhubung ke sistem DCS melalui transmisi sinyal jarak jauh untuk pemantauan jarak jauh dan interlocking.
3. Industri metalurgi
Peleburan baja dan peleburan logam bukan besi. Proses pendukung tanur sembur dan konverter, slurry bersuhu tinggi, elektrolit korosif, pengukuran level tangki, tekanan diferensial pipa, ketahanan terhadap debu, suhu tinggi, dan lingkungan di lokasi yang keras.
4. Pengolahan air dan perlindungan lingkungan kota: Instalasi pengolahan limbah skala besar, instalasi pengolahan air, dan pengolahan air limbah kimia. Lumpur, air limbah dengan pengotor tinggi, tangki penyimpanan bahan korosif, ketinggian tangki, tekanan pipa, dan transmisi jarak jauh untuk mencapai pengumpulan data jarak jauh dari ruang kendali pusat.

Hubungi Kami
PRAV：Pengukur level cairan magnetostriktif tipe UZ-CZBERIKUTNYA：Tidak ada artikel berikutnya
Pertanyaan Umum Spesifikasi Kinerja

Q1: Apa perbedaan terbesar antara pemancar jarak jauh dan pemancar tekanan biasa?
A: Media pemancar biasa langsung memasuki ruang pengukuran; Pemancar jarak jauh mengandalkan diafragma isolasi dan tabung kapiler berisi minyak untuk mengirimkan tekanan, dan media tidak bersentuhan dengan badan pemancar. Cocok untuk media bersuhu tinggi, viskositas tinggi, mudah mengkristal, dan sangat korosif, memungkinkan pengukuran di tempat dan penerimaan sinyal jarak jauh di ruang kendali pusat.

Q2: Apakah lebih baik memiliki tabung kapiler yang lebih panjang untuk pemancar jarak jauh? Apa saja batasannya?
A: Bukan berarti semakin lama semakin baik. Panjang kapiler yang berlebihan dapat meningkatkan penyimpangan suhu dan mempengaruhi akurasi pengukuran. Umumnya disarankan untuk mengukur 1-5 meter. Untuk kondisi kerja dengan perbedaan suhu yang besar, usahakan untuk memendekkan tabung kapiler sebanyak mungkin, dan pada saat yang sama, lakukan perlindungan tabung kapiler dengan baik agar tidak terjepit dan tertekuk.

Q3: Kondisi pengoperasian manakah yang memerlukan penggunaan pemancar jarak jauh?
A: ① Suhu medium yang tinggi, melebihi suhu toleransi badan pemancar; ② Medianya kental, berbentuk kristal, dan rentan menyumbat pipa tekanan; ③ Media korosif yang kuat dapat merusak komponen pengukuran pemancar; ④ Persyaratan kebersihannya tinggi, dan tidak boleh ada kondisi kerja dengan sudut mati yang disebabkan oleh tekanan.

Q4: Parameter apa yang terutama dapat diukur oleh pemancar jarak jauh?
A: Terutama mengukur tekanan dan tekanan diferensial, mencapai level cairan dan pengukuran antarmuka melalui konversi tekanan diferensial. Banyak digunakan dalam tangki penyimpanan, reaktor, dan menara, menghasilkan sinyal standar 4-20mA untuk antarmuka dengan sistem DCS/PLC.

Tabung kuarsa transparan 99,99% SiO₂ yang diproduksi khusus. Titik deformasinya adalah 1077°C, dan titik lembeknya adalah 1730°C.
Kekuatan tekan: 10 MPa; koefisien muai panas: 5,5 × 10⁻⁷. Setelah melalui proses khusus, ia menunjukkan ketahanan terhadap suhu tinggi dan tekanan tinggi, serta sifat mekanik yang sangat baik.
Tekanan pengoperasian: 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Suhu pengoperasian: <520°C
Rentang pengukuran L: Rentang pengukuran ditentukan oleh jarak pusat ke pusat: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Silakan tentukan dimensi untuk spesifikasi khusus.
Diameter luar tabung kuarsa (mm): Φ24, Φ29, Φ40
Jaket uap pemanas: ulir jantan G1/2".
Sambungan Flange: Sesuai dengan standar flensa HG20592–20635-2009 yang terbaru dikeluarkan oleh Kementerian Perindustrian Kimia pada tahun 2009. Diameter nominal flensa: DN20, DN25. Jika pengguna memerlukan standar lain (seperti GB, ANSI, dll.), desain dapat disesuaikan sesuai kebutuhan pengguna.
Tekanan Pematian Bola Baja Otomatis: Lebih besar dari 0,2 MPa
Berat: 15–30kg.

Tabel Pemilihan untuk Pengukur Level Tabung Kuarsa

Tidak. Barang Spesifikasi Model Nomor Bagian Deskripsi
1 XQ/UGS/UNS Pengukur Level Tabung Kuarsa
2 Perangkat Tambahan 1 Tipe Standar
2 Dengan Jaket Uap
3 Dengan Perangkat Anti-Frost
4 Dengan Perangkat Penerangan
3 Klasifikasi A Satu warna untuk pengukuran level cairan
B Dua warna untuk pengukuran level cairan
C Tiga warna untuk pengukuran antarmuka
D Diameter Besar
4 Tekanan Nominal (MPa) 1 1.6 (Kelas150)
2 2.5 (Kelas300)
3 4.0 (Kelas600)
4 6.3 (Kelas900)
5 10.0 (Kelas1500)
5 Bahan Basah C Baja Karbon
P Baja Tahan Karat (321, 316L)
6 Rentang Pengukuran (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Ukuran khusus; ikuti dengan nomor dimensi setelah X
Contoh UNS - 1 B 2 P OB Model: Pengukur level tabung kuarsa dua warna standar
Tekanan kerja: 2.5MPa
Bahan: Baja tahan karat
Rentang pengukuran: L = 800 mm


Tabel Tinggi Tampilan UGS/UNS vs. Tabel Rentang Pengukuran (Tinggi tampilan mengacu pada tinggi skala)

Rentang Pengukuran L (mm) 300 500 800 1100 1400 1700 2000
Tinggi Tampilan H (mm) 100 300 600 900 1200 1500 1800
