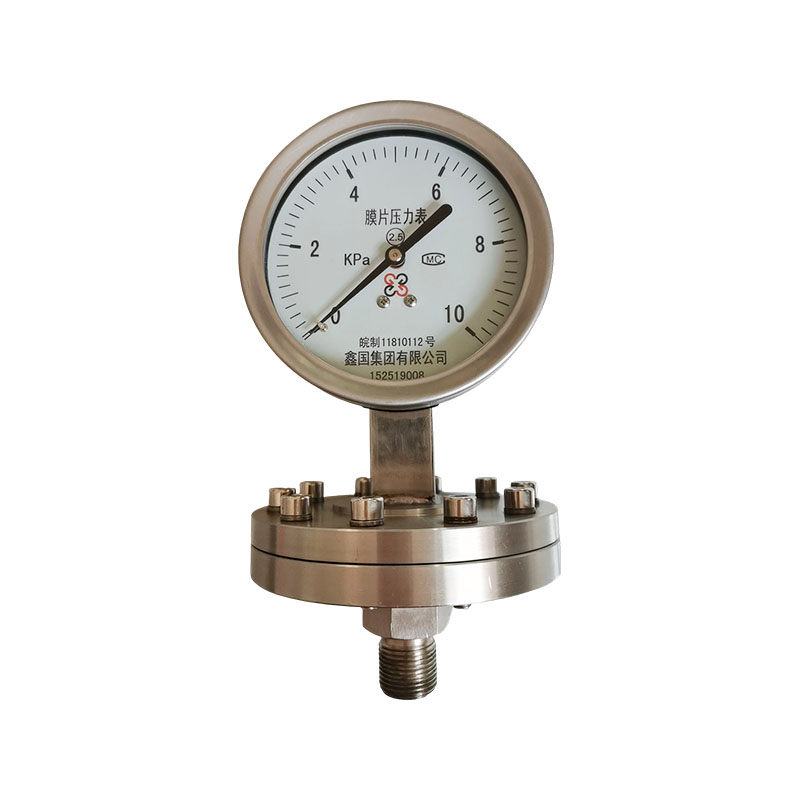

Pengukur tekanan diafragma seri XG/YM

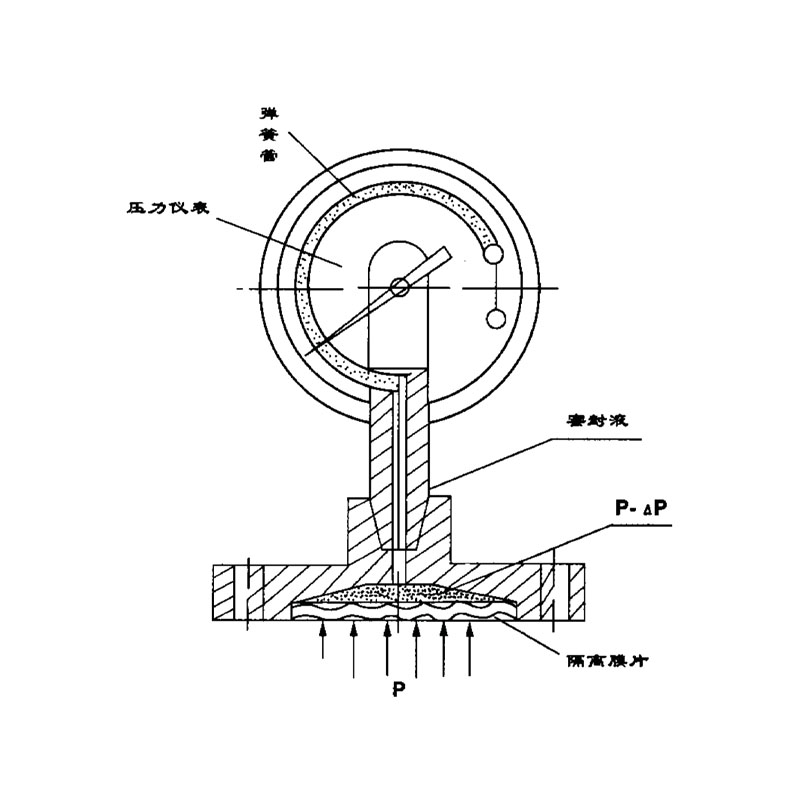

Pengukur tekanan diafragma seri XG/Y-M adalah alat pengukur tekanan tidak langsung yang terdiri dari kepala pengukur tekanan dan isolator diafragma. Media yang diuji hanya bersentuhan dengan diafragma isolasi dan flensa/sambungan dan tidak masuk ke bagian dalam kepala pengukur tekanan. Tekanan medium mendorong deformasi membran diafragma, dan melalui cairan transmisi tekanan tertutup yang diisi di dalam isolator, tekanan ditransmisikan ke tabung pegas kepala meteran, mencapai tampilan tekanan lokal.

Keunggulan produk:
1. Isolasi dan perlindungan untuk menjaga pergerakan instrumen
Media yang diukur dipisahkan sepenuhnya dari pergerakan internal pengukur tekanan oleh membran diafragma. Media korosif, viskositas tinggi, mudah mengkristal, dan mengandung partikel padat tidak akan langsung bersentuhan dengan komponen sensitif pengukur tekanan, menghindari korosi, penyumbatan, dan kerusakan pada mesin jam.
2. Beradaptasi dengan media yang keras dan kompleks
Ini dapat mengukur cairan yang sangat korosif, bubur kental, dan media dengan kotoran, yang tidak dapat ditangani oleh pengukur tekanan baja tahan karat biasa. Pengukur diafragma juga dapat digunakan untuk memperluas jangkauan pengukur tekanan menengah yang berlaku.
3. Anti penyumbatan, tidak mudah tersangkut di meteran
Media tidak akan memasuki saluran aliran internal meteran, dan tidak akan ada masalah seperti akumulasi kristal, kemacetan partikel, atau kemacetan penunjuk, sehingga sangat mengurangi kemungkinan kegagalan.
4. Berbagai macam pilihan material
Membran diafragma dapat dibuat dari berbagai bahan seperti 316L, Hastelloy, Monel, PTFE, dll., dan dapat dipilih secara fleksibel untuk berbagai kondisi korosi kuat untuk memenuhi kebutuhan pengukuran media khusus kimia.
5. Kinerja pengukuran yang stabil
Diisi secara internal dengan cairan isolasi transmisi tekanan, transmisi tekanan sensitif dan akurat, sinyal tekanan stabil, dan akurasi pengukuran dapat diandalkan; Dapat digunakan dengan kontak listrik biasa, tahan guncangan, dan bodi yang seluruhnya terbuat dari baja tahan karat.
6. Bentuk instalasi yang fleksibel
Ada opsi langsung, flensa, dan berulir, dan juga dapat dilengkapi dengan perangkat diafragma jarak jauh, yang memfasilitasi antarmuka pemasangan berbeda untuk tangki dan saluran pipa serta memfasilitasi pembongkaran dan pemeliharaan.

Nilai jual utama:
1. Struktur isolasi diafragma sepenuhnya memisahkan media dari gerakan, mencegah korosi dan penyumbatan, serta mencegah kemacetan penunjuk dan kerusakan gerakan.
2. Cocok untuk media yang kompleks dan keras, dapat mengukur media dengan viskositas tinggi, mudah mengkristal, membawa partikel, dan sangat korosif, memecahkan kondisi kerja yang tidak dapat diukur dengan pengukur tekanan biasa.
3. Berbagai bahan tersedia untuk membran, termasuk 316L, Hastelloy, PTFE, dll., yang dapat dipilih secara fleksibel untuk skenario korosi yang berbeda dan memiliki kemampuan beradaptasi yang kuat.
4. Berbagai metode sambungan, termasuk opsi ulir dan flensa, dapat dipasangkan dengan kepala kontak tahan guncangan dan listrik untuk memenuhi kebutuhan pengukuran tekanan dan kontrol alarm.
5. Aman dan tahan lama, menghalangi kebocoran media berbahaya, mengurangi frekuensi penggantian instrumen, dan mengurangi biaya pemeliharaan di tempat.

Hubungi Kami
PRAV：Pengukur tekanan diafragma sanitasi XG/YMBERIKUTNYA：Seri XG/YB semua pengukur tekanan baja tahan karat
Pertanyaan Umum Spesifikasi Kinerja

Q1: Apa perbedaan antara pengukur tekanan diafragma dan pengukur tekanan baja tahan karat biasa?
A: Media pengukur tekanan baja tahan karat biasa akan langsung menghubungi tabung pegas internal; Pengukur tekanan diafragma mengandalkan diafragma untuk sepenuhnya memisahkan media proses dari pergerakan kepala meteran. Cocok untuk media yang sangat korosif, kental, kristal, dan granular untuk mencegah korosi dan penyumbatan mesin jam. Pengukur tekanan diafragma lebih disukai untuk media keras yang tidak dapat ditangani oleh pengukur baja tahan karat biasa.

Q2: Bagaimana cara memilih bahan membran?
A: Membran 316L umumnya digunakan untuk kondisi korosi lemah; Gunakan paduan Hastelloy untuk media asam basa dan kimia kuat; Karena korosi yang kuat dan permeabilitas media yang tinggi, membran berlapis PTFE dapat dipilih, dan pemilihan tersebut perlu dikonfirmasi berdasarkan komposisi media yang sebenarnya.

Q3: Dapatkah pengukur tekanan diafragma menahan getaran?
J: Tentu saja, memilih pengukur tekanan diafragma berisi oli dan tahan guncangan untuk kepala meteran dapat mengatasi kondisi getaran dan denyut tekanan seperti pompa dan kompresor; Kepala meteran bebas oli biasa tidak cocok untuk lokasi dengan getaran tinggi.

Q4: Apa yang harus diperhatikan saat menggunakan pengukur tekanan diafragma, dan kesalahan apa yang mungkin terjadi?
A: Dilarang keras menggunakannya di bawah tekanan berlebih untuk menghindari deformasi dan kerusakan pada diafragma; Jangan membongkar area diafragma sesuka hati untuk mencegah kebocoran cairan isolasi; Disarankan untuk memasang perangkat pembuangan panas ketika suhu medium terlalu tinggi. Kesalahan umum meliputi kerusakan membran, kebocoran cairan isolasi, pembacaan yang tidak akurat, dan perlunya perawatan dan penggantian tepat waktu.

Karakteristik Suhu Pengukur Tekanan Diafragma
Sistem pengukur tekanan diafragma diisi dengan cairan penyegel sebagai media transmisi tekanan. Oleh karena itu, pengaruh suhunya berkaitan dengan koefisien muai volume cairan penyegel, kekakuan diafragma, dan suhu bagian penahan tekanan. Pengaruhnya sangat jelas terlihat pada instrumen tekanan rentang rendah. Umumnya, kesalahan suhu yang ditentukan pada bagian penahan tekanan tidak boleh lebih besar dari 0,1%/°C. Jadi, efek suhu total dari pengukur tekanan diafragma adalah jumlah dari efek suhu dari pengukur tekanan umum dan efek suhu pada bagian penahan tekanan dari segel diafragma.

Perbedaan Tingkat Cairan Pengukur Tekanan Diafragma

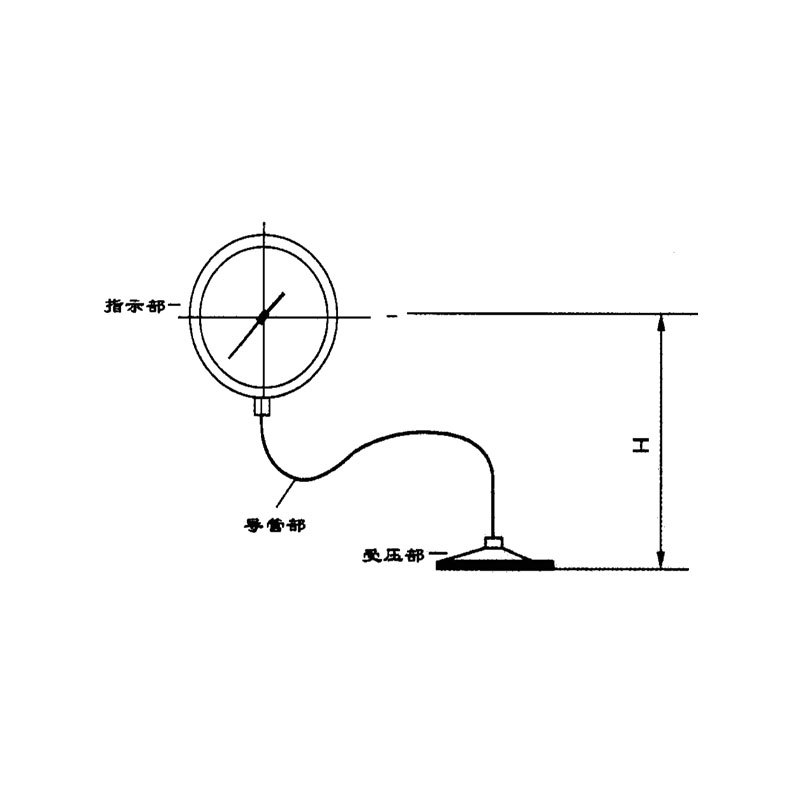

Khusus untuk pengukur tekanan diafragma dengan kapiler penghubung yang fleksibel, efek perbedaan level cairan ΔP akan terjadi ketika diafragma penahan tekanan dan pengukur tekanan umum dipasang pada ketinggian yang berbeda. Faktor ini harus dipertimbangkan untuk pengukuran yang tepat.

\△P=d·h    d- Berat jenis cairan penyegel; h - Perbedaan level cairan
100011-uT3j 100002-S9dF

Ketahanan Korosi pada Pengukur Tekanan Diafragma

Ketahanan korosi pada pengukur tekanan diafragma dapat dijamin dengan memilih bahan yang tepat untuk diafragma, flensa, dan paking penyegel yang bersentuhan dengan media yang diukur.
Bahan diafragma: 0Cr17Ni12Mo2 (316), paduan Monel (Cu30Ni70), Hastelloy (H276C), Tantalum (Ta), dan fluoroplastik F4.
Bahan flensa: Baja tahan karat 0Cr17Ni12Mo2 (316); baja tahan karat dilapisi dengan fluoroplastik (316 F4).
Bahan paking penyegel: Karet nitril, karet fluoro, karet silikon, dan fluoroplastik.

Pemilihan Flensa
Standar seri flensa umum disusun sesuai dengan GB (Tiongkok), HGJ (Kementerian Industri Kimia), DIN (Jerman), JIS (Jepang), ANSI (AS), dan standar flensa lainnya, serta kondisi aplikasi praktis domestik untuk pilihan pengguna. Pesanan khusus dengan spesifikasi lain dari pengguna juga dapat diterima.

Pemilihan Cairan Penyegel
Untuk memastikan keandalan dan keamanan pengoperasian pengukur tekanan diafragma, cairan penyegel yang sesuai harus dipilih sesuai dengan aplikasi yang berbeda.

Cairan Penyegel Kisaran Suhu Bagian Bantalan Tekanan Gravitasi Spesifik g/cm³ Koefisien Muai Volume 1/°C Aplikasi
Minyak Silikon dengan viskositas tinggi -10~200°C 1.07 0,95×10⁻³ Untuk layanan suhu tinggi
Minyak Silikon dengan viskositas rendah -30~100°C 0.94 1,08×10⁻³ Layanan umum
Larutan Berair Gliserin -5~100°C 1.27 0,61×10⁻³ Layanan kelas makanan
Minyak Nabati -5~100°C 0.93 1,03×10⁻³ Layanan kelas makanan
Minyak Fluor -30~150°C 1.93 0,75×10⁻³ Hidrogen, Oksigen
