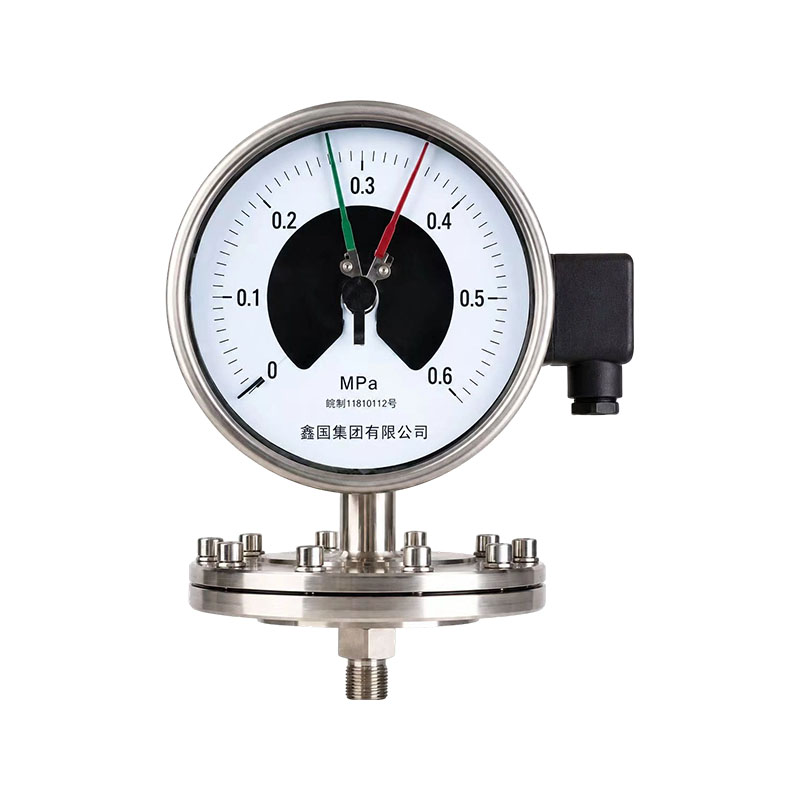

Pengukur tekanan diafragma seri XG/YPF

Pengukur tekanan diafragma seri XG/YPF adalah pengukur tekanan anti korosi indikasi lokal dengan diafragma bergelombang sebagai elemen elastis penginderaan tekanan. Terdiri dari diafragma pengukur, sambungan/flensa, mekanisme transmisi batang penghubung, dan kotak. Media yang diukur langsung bekerja pada membran bergelombang, menyebabkan deformasi perpindahan membran di bawah tekanan. Hal ini diperkuat dengan pergerakan roda gigi batang penghubung, menggerakkan penunjuk untuk menampilkan nilai tekanan pada dial. Mediumnya terhalang oleh membran dan tidak masuk ke bagian dalam mesin jam. Sangat cocok untuk mengukur tekanan gas dan cairan yang bersifat korosif, kental, dan tidak mudah mengkristal.

Keunggulan Produk:
1. Kemampuan anti-penyumbatan yang kuat: diafragma berfungsi sebagai elemen penginderaan tekanan tanpa lubang aliran kecil, cocok untuk mengukur media kental, mengandung pengotor, dan mudah diendapkan, serta tidak mudah tersumbat atau macet pada meteran.
2. Dapat mengukur tekanan mikro dan tekanan rendah, dengan sensitivitas diafragma yang tinggi dan respons sensitif terhadap tekanan rendah dan perubahan tekanan, cocok untuk mengukur kondisi tekanan rendah gas dan cairan.
3. Ketahanan korosi yang baik: diafragma dapat dibuat dari bahan seperti 316, Hastelloy, PTFE, dll., untuk mengatasi media korosif dan melindungi struktur internal instrumen.
4. Strukturnya aman dan andal, dengan kapasitas kelebihan beban lebih baik daripada pengukur tekanan tabung pegas; Struktur bodinya sederhana dan mudah dirawat, serta dapat dipasangkan dengan kepala kontak tahan guncangan dan elektrik untuk mencapai kontrol alarm.

Nilai jual utama:
1. Tidak mudah diblokir, tidak ada saluran aliran kecil, cocok untuk media kental, granular, dan mudah diendapkan, memecahkan masalah penyumbatan jarum pengukur tekanan umum.
2. Pengukuran tekanan rendah yang sensitif; elemen penginderaan tekanan diafragma; respons cepat terhadap perubahan tekanan mikro dan tekanan rendah; pengukuran stabil.
3. Ada beberapa bahan membran yang dapat dipilih, termasuk membran 316L, Hastelloy, dan PTFE, untuk mengatasi berbagai media korosif.
4. Memiliki kinerja beban berlebih yang baik, tahan terhadap dampak tekanan seketika, tidak mudah merusak komponen penginderaan tekanan, dan memiliki keandalan operasional yang tinggi.
5. Pemilihan fungsi fleksibel, dan dapat mencapai alarm tekanan melalui kontak distribusi. Ini juga dapat digunakan sebagai model tahan guncangan, dengan pemasangan dan perawatan sederhana, serta penggantian yang mudah.

Hubungi Kami
PRAV：Pengukur tekanan kontak listrik berbantuan magnetik seri XG/YXCBERIKUTNYA：Pengukur tekanan diafragma sanitasi XG/YM
Pertanyaan Umum Spesifikasi Kinerja

Q1: Apakah pengukur tekanan diafragma dan pengukur tekanan diafragma adalah hal yang sama?
J: Tidak, sebenarnya tidak. Diafragma pengukur tekanan itu sendiri merupakan elemen penginderaan tekanan, dan medianya langsung bekerja pada diafragma. Diafragma pengukur tekanan diafragma hanya digunakan untuk isolasi dan bergantung pada cairan isolasi untuk mengirimkan tekanan. Permukaan membran memiliki struktur yang lebih sederhana dan cocok untuk kondisi tekanan rendah dan anti-pemblokiran, tetapi tidak untuk kondisi korosi yang sangat tinggi.

Q2: Apakah pengukur tekanan diafragma cocok untuk mengukur tekanan tinggi?
A: Tidak cocok, terutama digunakan untuk kondisi tekanan rendah dan tekanan rendah. Pengukur tekanan tabung pegas lebih disukai untuk skenario tekanan tinggi, karena melebihi kisaran dapat menyebabkan deformasi permanen pada diafragma, sehingga pengukuran tidak akurat.

Q3: Apakah mudah merusak membran dengan partikel di dalam medium?
J: Dalam kondisi kerja normal, tidak mudah untuk diblokir, namun erosi jangka panjang dari partikel keras dan tajam dapat merusak membran. Untuk kondisi kerja dengan partikel lebih banyak, disarankan untuk menggunakan membran yang menebal atau berlapis anti korosi untuk menghindari benturan langsung bahan tajam pada permukaan membran.

Q4: Apa kesalahan umum pada pengukur tekanan diafragma?
A: Terutama karena deformasi membran, offset nol, dan imobilitas penunjuk. Sebagian besar disebabkan oleh tekanan berlebih, korosi sedang, dan erosi partikel. Jangan gunakan di luar jangkauan; pilih bahan membran yang tepat untuk media korosif; melakukan kalibrasi rutin untuk memastikan keakuratan pengukuran.

Rentang pengukuran, tekanan, ukuran porsi

Model Rentang Panggilan Dimensi Bagian Penahan Tekanan D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa spesifikasi: Dimensi bagian penahan tekanan D adalah Ø85.

Parameter Spesifikasi
Kelas Akurasi 2.5
Suhu Pengoperasian Sekitar -40 ~ 70°C
Kelembaban Relatif ≤ 90%
Efek Suhu Ketika suhu pengoperasian menyimpang dari 20 ± 5°C, kesalahan suhu tambahan tidak boleh melebihi 0,04%/°C
Posisi Kerja Pemasangan vertikal
Kelas Perlindungan Kandang IP64

Bahan Sistem Pemancar Tekanan, Kotak dan Bagian Utama Lainnya

Model Diafragma Konektor Flensa Penyegelan paking Bahan Kasus
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (Karet Nitril) Aluminium Cor
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

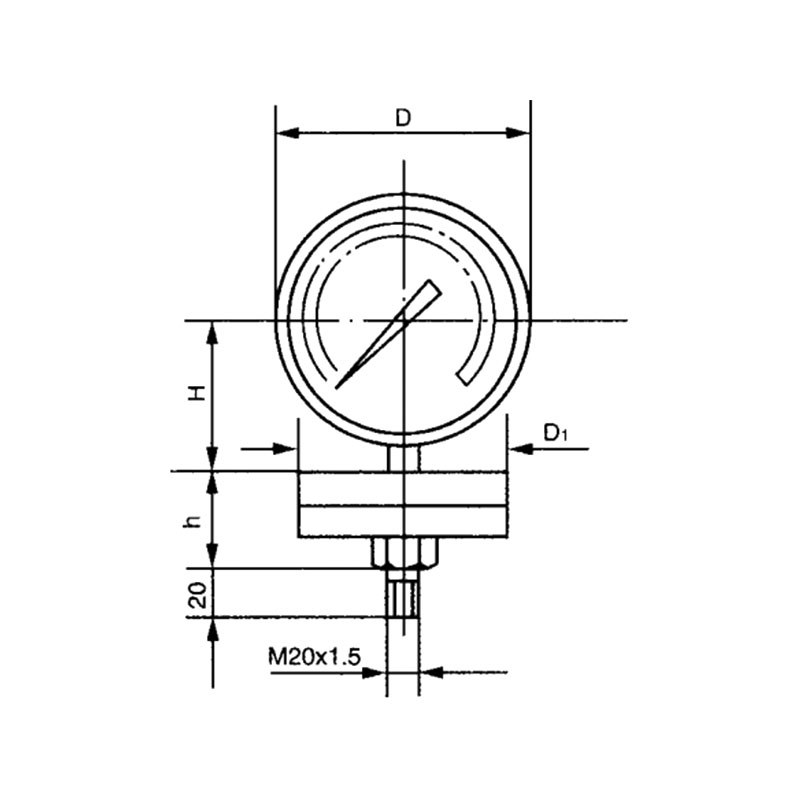

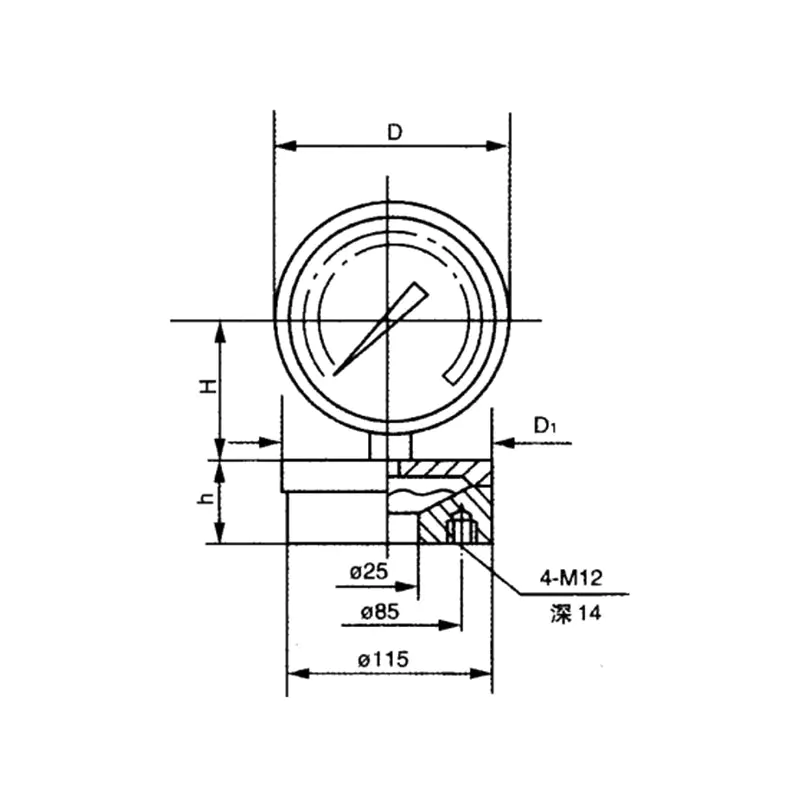

Dimensi

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Merek Xinguo
Y Pengukur Tekanan
P Diafragma
F Tahan korosi
□ Diameter Luar Kotak
100: Ø100mm
150: Ø150mm
□ Ketik
A: Pengukur Tekanan Diafragma, Sambungan Benang Eksternal M20×1.5
B: Pengukur Tekanan Diafragma Baja Tahan Karat, Sambungan Benang Eksternal M20×1.5
BF: Pengukur Tekanan Diafragma Baja Tahan Karat Flange, Flensa Wajah Diangkat 25-4.0 HGJ
